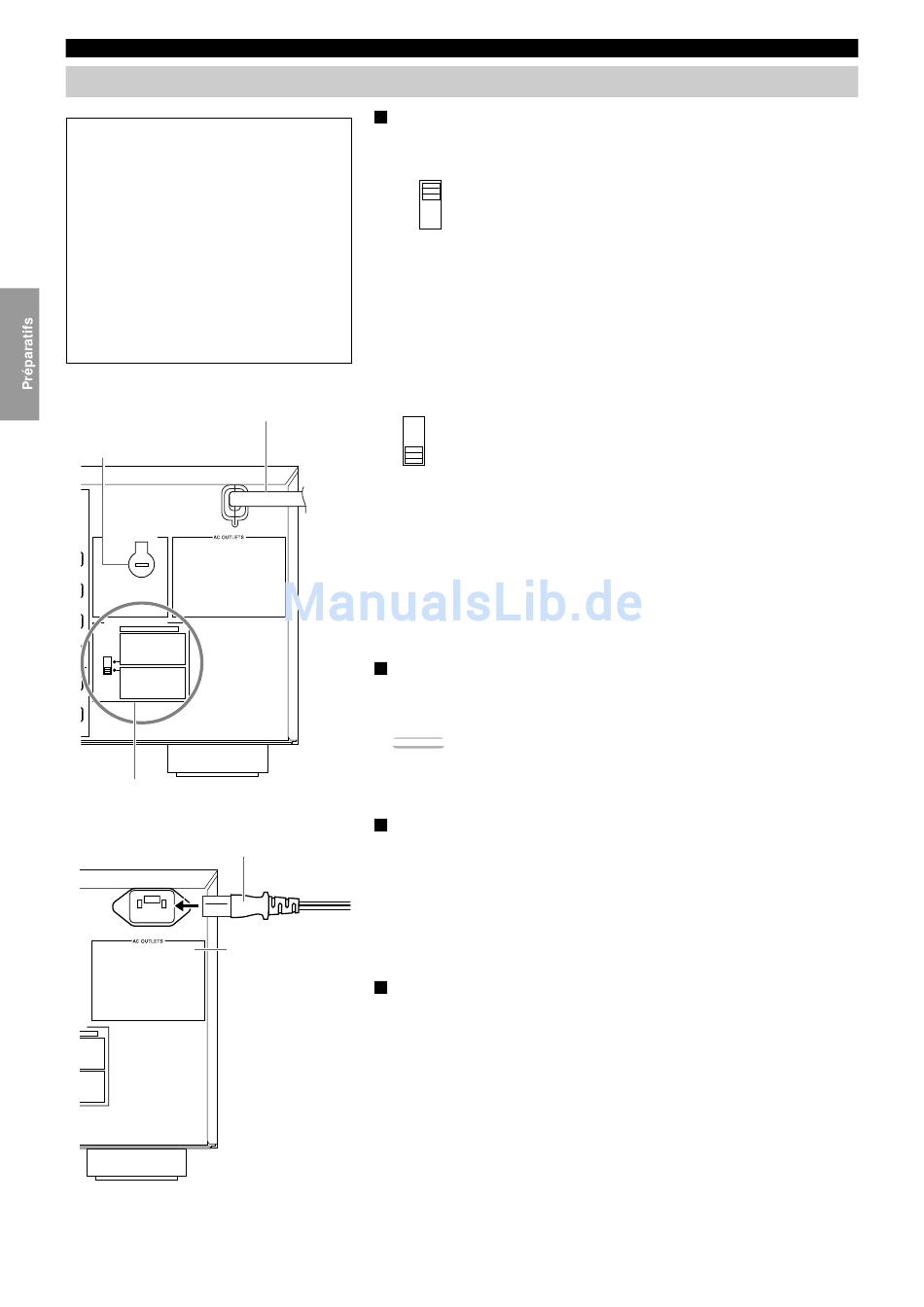

Raccordements
Autres
AVERTISSEMENT
Ne modifiez pas la position du commutateur
IMPEDANCE SELECTOR tandis que
l'appareil est sous tension, faute de quoi il
serait endommagé.
SI L'APPAREIL NE SE MET PAS EN
SERVICE LORSQUE VOUS APPUYEZ
SUR L'INTERRUPTEUR STANDBY/ON:
Le commutateur IMPEDANCE SELECTOR
ne se trouve peut-être pas sur une des
2 positions qu'il doit occuper. En ce cas, placez
ce commutateur sur une des 2 positions tandis
que l'appareil est en veille.
(Modèles généraux, pour la Chine et pour le
VOLTAGE SELECTOR
(Modèle standard et modèle
pour la Chine)
G.
VOLTAGE SELECTOR
240
IMPEDANCE SELECTOR
SET BEFORE POWER ON
FRONT : 6ΩMIN./SPEAKER
REAR : 6ΩMIN./SPEAKER
REAR CENTER : 6ΩMIN./SPEAKER
CENTER : 4ΩMIN./SPEAKER
MAIN A OR B : 4ΩMIN./SPEAKER
A + B : 8ΩMIN./SPEAKER
FRONT : 8ΩMIN./SPEAKER
REAR : 8ΩMIN./SPEAKER
REAR CENTER : 8ΩMIN./SPEAKER
CENTER : 8ΩMIN./SPEAKER
MAIN A OR B : 8ΩMIN./SPEAKER
A + B : 16ΩMIN./SPEAKER
Commutateur IMPEDANCE SELECTOR
Cordon d'alimentation secteur
(Modèle pour l'Europe uniquement)
R
WER ON
N./SPEAKER
N./SPEAKER
N./SPEAKER
N./SPEAKER
N./SPEAKER
N./SPEAKER
N./SPEAKER
N./SPEAKER
N./SPEAKER
N./SPEAKER
N./SPEAKER
IN./SPEAKER
18
Commutateur IMPEDANCE SELECTOR
Choisissez la position du commutateur en fonction des enceintes utilisées et de leur
impédance.
FRONT EFFECT:
REAR:
REAR CENTER:
CENTER:
MAIN:
Cordon d'alimentation secteur
Royaume-Uni uniquement)
FRONT EFFECT:
REAR:
REAR CENTER:
CENTER:
MAIN:

Raccordement du cordon d'alimentation secteur

Branchez la fiche du cordon d'alimentation sur une prise secteur lorsque tous les
raccordements sont terminés.
Attention:
Prises secteur (AC OUTLETS)
Utilisez ces prises pour le branchement du cordon d'alimentation d'autres appareils
de la chaîne. Ces prises sont commandées par la touche STANDBY/ON (les
touches SYSTEM POWER ou STANDBY du boîtier de télécommande). Quand
cet appareil-ci est sous tension, ces prises sont elles-mêmes sous tension et peuvent
alimenter les appareils qui leur sont connectés. La puissance maximale
(consommation totale) que les prises AC OUTLETS peuvent fournir est égale à
AC OUTLETS
100 Watts.
Sélecteur de tension
(Modèle standard et modèle pour la Chine)
Le sélecteur de tension placé sur le panneau arrière de l'appareil doit être réglé
convenablement AVANT de relier l'appareil au secteur.
(Position supérieure)
L'impédance de chaque enceinte doit être égale ou supérieure à 6Ω.
L'impédance de chaque enceinte doit être égale ou supérieure à 6Ω.
L'impédance de chaque enceinte doit être égale ou supérieure à 6Ω.
L'impédance de chaque enceinte doit être égale ou supérieure à 4Ω.
Si l'installation comporte une paire d'enceintes principales, l'impédance
de chaque enceinte doit être égale ou supérieure à 4Ω.
Si l'installation comporte deux paires d'enceintes principales, l'impédance
de chaque enceinte doit être égale ou supérieure à 8Ω.
(Position inférieure)
L'impédance de chaque enceinte doit être égale ou supérieure à 8Ω.
L'impédance de chaque enceinte doit être égale ou supérieure à 8Ω.
L'impédance de chaque enceinte doit être égale ou supérieure à 8Ω.
L'impédance de chaque enceinte doit être égale ou supérieure à 8Ω.
Si l'installation comporte une paire d'enceintes principales, l'impédance
de chaque enceinte doit être égale ou supérieure à 8Ω.
Si l'installation comporte deux paires d'enceintes principales, l'impédance
de chaque enceinte doit être égale ou supérieure à 16Ω.
• N'utilisez aucun cordon d'alimentation autre que celui fourni. (Modèle pour l'Europe
uniquement)
