Zagrożenie wskutek źle dobranych wielkości przewodów przyłączeniowych. Przepompownia jest przewidziana
do użytku wyłącznie z dostarczonymi przewodami przyłączeniowymi (lub równoważnymi). W razie wątpliwości
skontaktować się z producentem/dostawcą.
• Umocować na końcach kabli tulejki końcowe żył (długość 8 mm).
• Poprowadzić bezpiecznie kabel instalacyjny od zbiornika urządzenia do urządzenia sterującego (np. w pustej
rurze kablowej, kanale kablowym).

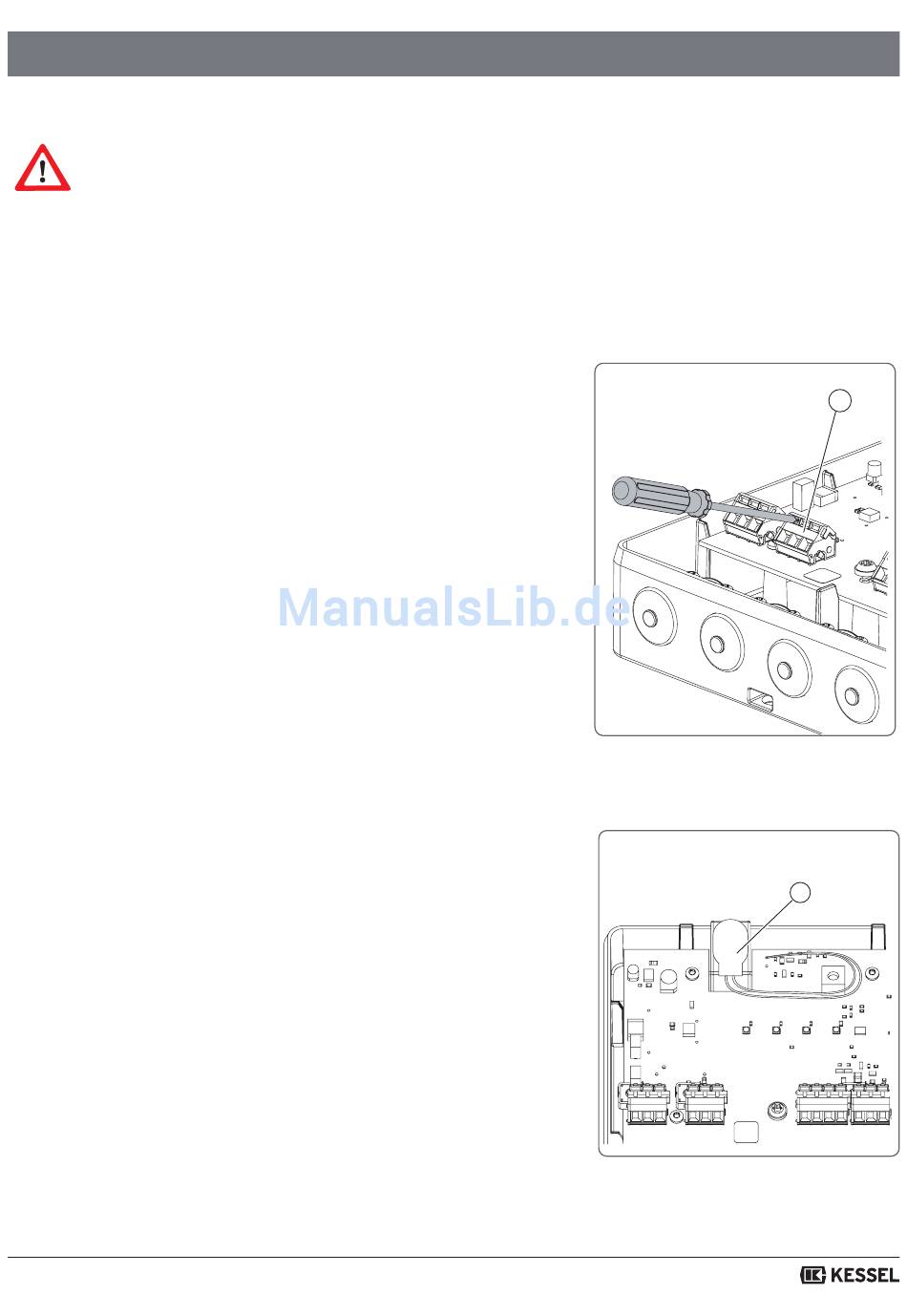

• Przymocować kabel instalacyjny zgodnie ze schematem połączeń
(następna strona) w listwach zaciskowych. W tym celu odsunąć
śrubokrętem zacisk kabla <3> pokonując opór sprężyny i wcisnąć
końcówkę kabla do środka.
• Przymocować uchwyty kablowe dla wszystkich kabli instalacyjnych.
• Podłączyć wtyczkę do baterii.
• Nałożyć pokrywę obudowy i przymocować
z momentem dokręcającym 1,2 Nm.
• Poprowadzić kabel baterii (32) w taki sposób, aby nie zasłaniać
ani nie zakleszczać diod LED.
2017/11
Montaż
165 / 180
3
Rys. [12]
32
Rys. [13]
