Montage du gestionnaire

• Choisir l'emplacement prévu au montage en veillant aux points
suivants :
– Proximité directe du gestionnaire d'une prise secteur avec terre.
– Installation correcte du câble de raccordement de la pompe
d'assainissement et de l'interrupteur à flotteur à amener
jusqu'au gestionnaire.
– Fixation fiable et suffisante du gestionnaire.
• Dévisser le couvercle du boîtier <5>
• Se servir d'un outil approprié pour casser les caches <1> destinés
aux passe-câbles
• Pour autant que la présente installation prévoie le raccordement
d'un contact sans potentiel externe (signal d'alarme externe),
casser également le cache du passe-câbles <1B>
• Enfoncer des passe-câble en caoutchouc <2> dans les orifices <1>
• Monter les trois vis de fixation (gabarit de perçage compris dans
les fournitures). S'assurer simultanément que l'écart <4> entre les
têtes des vis et l'embase comporte environ 3 à 4 mm
• Accrocher le gestionnaire aux trois vis de fixation et le pousser
légèrement vers le bas
Montage
74 / 180
1
2
5
1
1B

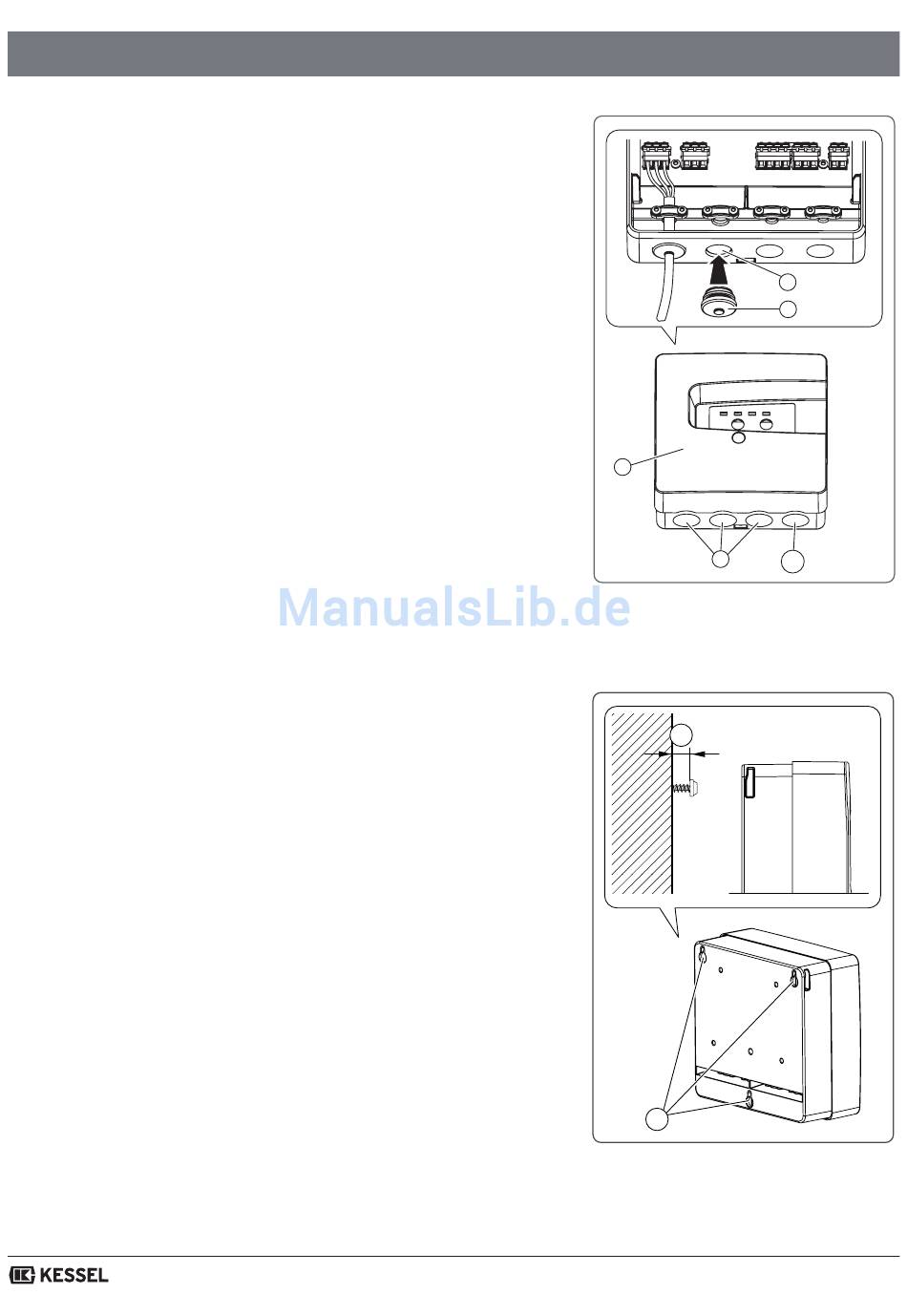

Ill. [10]
