• Schemat połączeń
A B
1 Przyłącze sieciowe
A
B
C
2 Pompa ściekowa
D
E
F
3.7 Podłączenie kontaktu bezpotencjałowego
Do urządzenia sterującego można podłączyć kontakt bezpotencjałowy firmy Busch-Jäger (nr 1515 U-12).
• W tym celu po podłączeniu urządzenia sterującego do prądu nacisnąć jednocześnie przycisk alarmu <6> i
przycisk pompy <8> i przytrzymać je wciśnięte przez 5 sekund.
• Urządzenie sterujące generuje 2 razy krótki sygnał dźwiękowy potwierdzający, że kontakt bezpotencjałowy
może zostać podłączony.

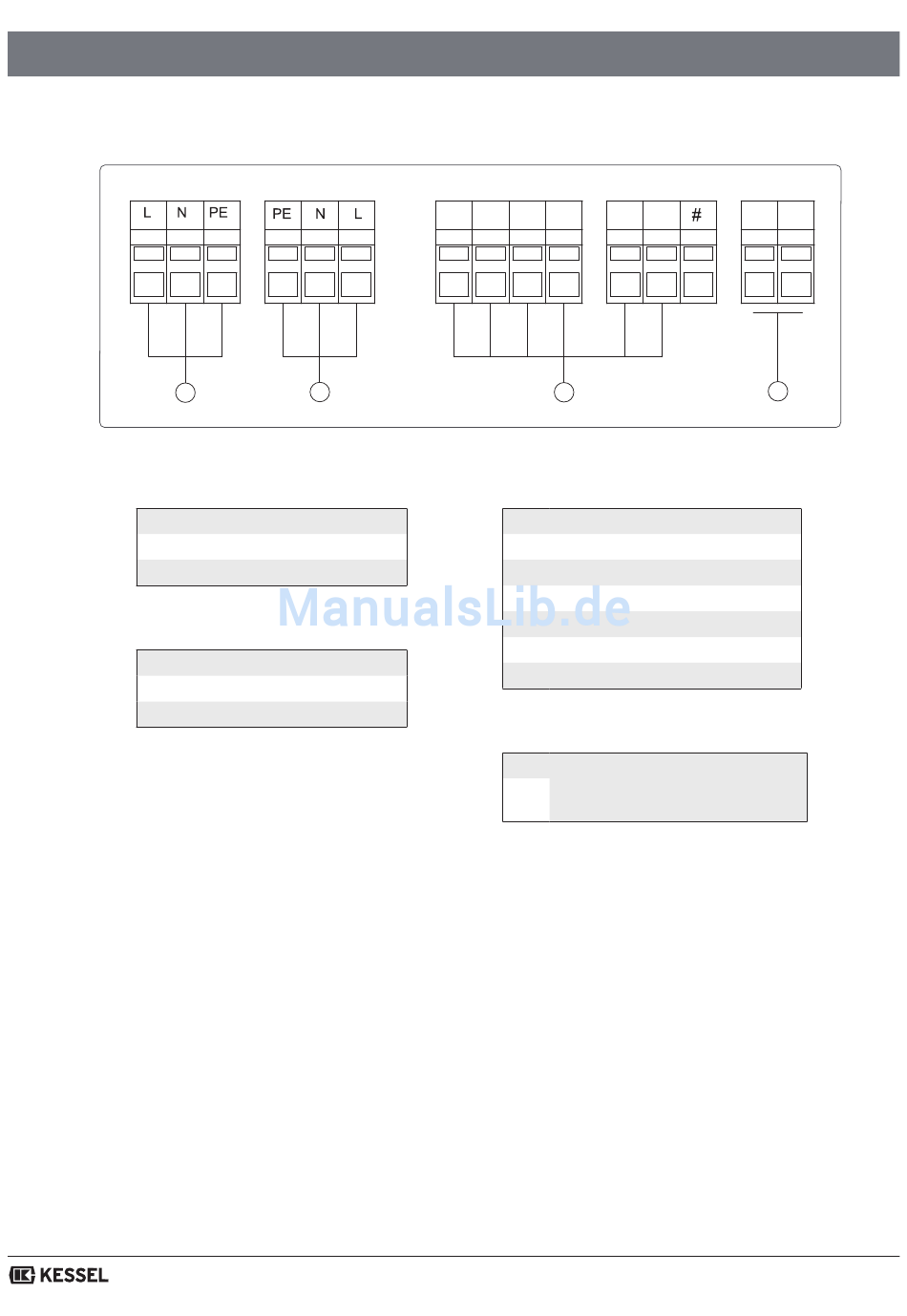

• Podłączyć kontakt bezpotencjałowy zgodnie ze schematem połączeń na rys. [14] do O P.
3.8 Podłączenie zdalnego nadajnika sygnału
• Aby ponownie podłączyć zdalny nadajnik sygnału, nacisnąć jednocześnie przycisk alarmu <6> i przycisk
pompy <8> i przytrzymać je wciśnięte przez 5 sekund.
• Urządzenie sterujące generuje 3 razy krótki sygnał dźwiękowy potwierdzający, że zdalny nadajnik sygnału
może zostać podłączony
C D E F
2
1
Brązowy
Niebieski
Zielony/żółty
Zielony/żółty
Niebieski
Brązowy
Montaż
- -
I1 I2
G H J
K
3
Rys. [14]
3 Przełącznik pływakowy
G Żółty
H Biały
J Różowy
K Brązowy
L Szary
M Zielony
N Nie zajęte
4 Alarm
O Przyłącze zewnętrznego
zdalnego nadajnika sygnału /
P
kontaktu bezpotencjałowego
166 / 180
-
-
I3
L M N O
4
+
P
