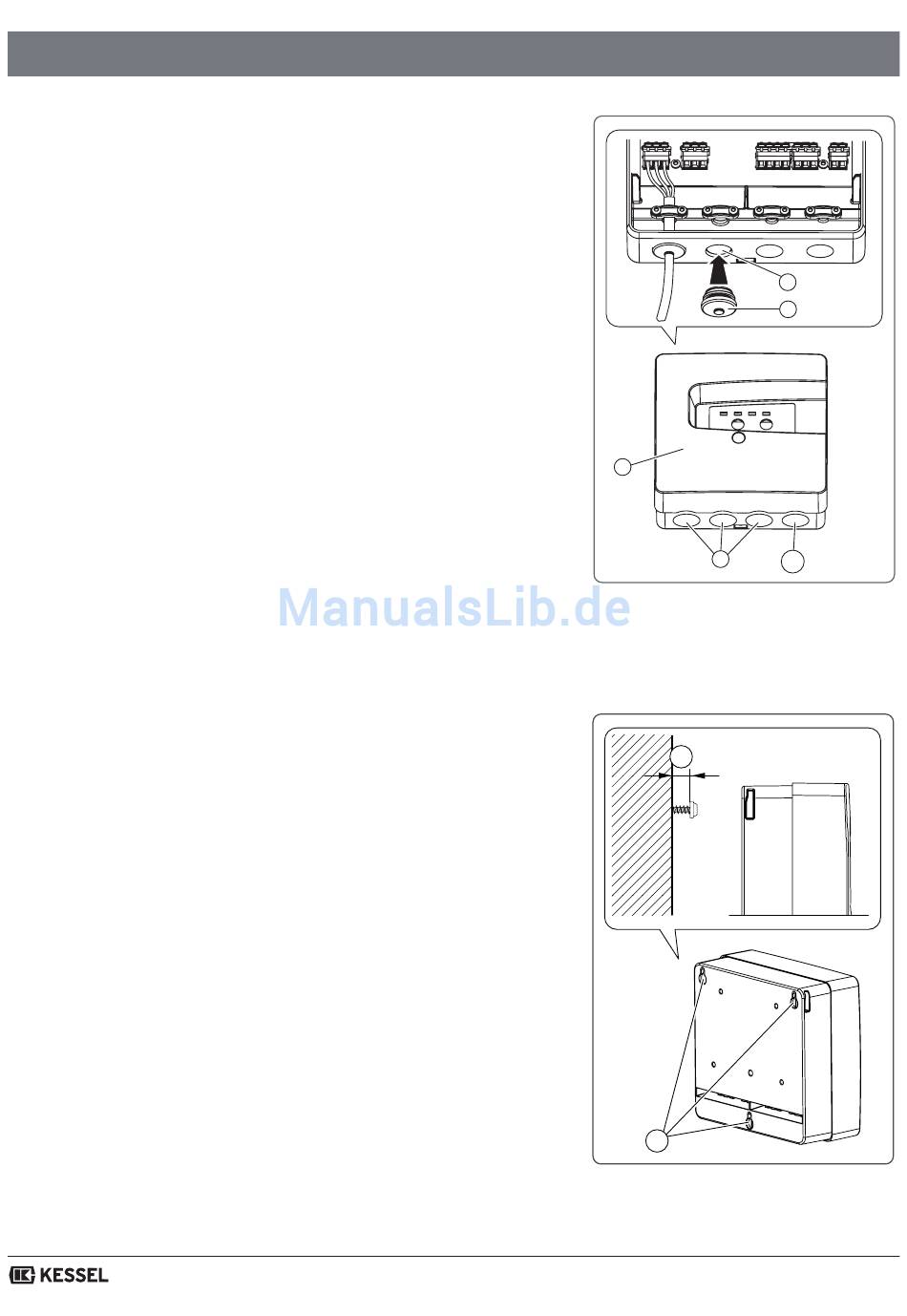

3.6 Schaltgerät montieren
• Montageposition wählen, dabei folgendes sicherstellen:
– Eine Schutzkontaktsteckdose befindet sich in unmittelbarer
Nähe zum Schaltgerät.
– Die Anschlusskabel von Abwasserpumpe und
Schwimmerschalter können fachgerecht installiert und bis zum
Schaltgerät geführt werden.
– Das Schaltgerät kann sicher und ausreichend befestigt werden.
• Gehäusedeckel abschrauben <5>
• Kabeldurchführungen <1> mit geeignetem Werkzeug
herausbrechen
• Sofern für diese Installation der Anschluss eines externen
potentialfreien Kontakt (externes Alarm-Signal) vorgesehen ist, die
Kabeldurchführung <1B> herausbrechen
• Gummi-Kabeldurchführungen <2> in die Öffnungen <1>
eindrücken
• Alle drei Befestigungsschrauben montieren (Bohrschablone im
Lieferumfang enthalten). Dabei sicherstellen, dass der
Abstand <4> zwischen den Schraubenköpfen und der
Befestigungsfläche ca. 3 bis 4 mm beträgt
• Schaltgerät an den drei Befestigungsschrauben <32>
einhängen und leicht nach unten drücken
Montage
14 / 180
1
2
5
1
1B
Abb. [10]
4
32
Abb. [11]
2017/11
