• Anschlussplan
A B
1 Netzanschluss
A
B
C
2 Abwasserpumpe
D
E
F
3.7

Anschluss potentialfreier Kontakt

es kann ein Potentialfreier Kontakt an das Schaltgerät angeschlossen werden, erhältlich bei Busch-Jäger
(Sach-Nr. 1515 U-12)
• hierzu muss nach dem Anschließen des Schaltgerätes an das Stromentz die Alarm- <6> und die
Pumpentaste <8> gleichzeitig für 5 Sekunden gedrückt werden
• das Schaltgerät piepst 2 mal kurz zur Bestätigung, dass der potentialfreie Kontakt angeschlossen
werden kann.
• Potentialfreier Kontakt gemäß Schaltplan Abb. [14] an O P anschließen.
3.8

Anschluss Fernsignalgeber

• um den Fernsignalgeber erneut wieder anzuschließen, für 5 Sekunden die Alarm- <6> und die
Pumpentaste <8> gleichzeitig gedrückt halten
• das Schaltgerät piepst dann 3 mal kurz zur Bestätigung, dass der Fernsignalgeber angeschlossen werden
kann.
C D E F
2
1
Braun
Blau
Grün/Gelb
Grün/Gelb
Blau
Braun
Montage
- -
I1 I2
G H J
K
3

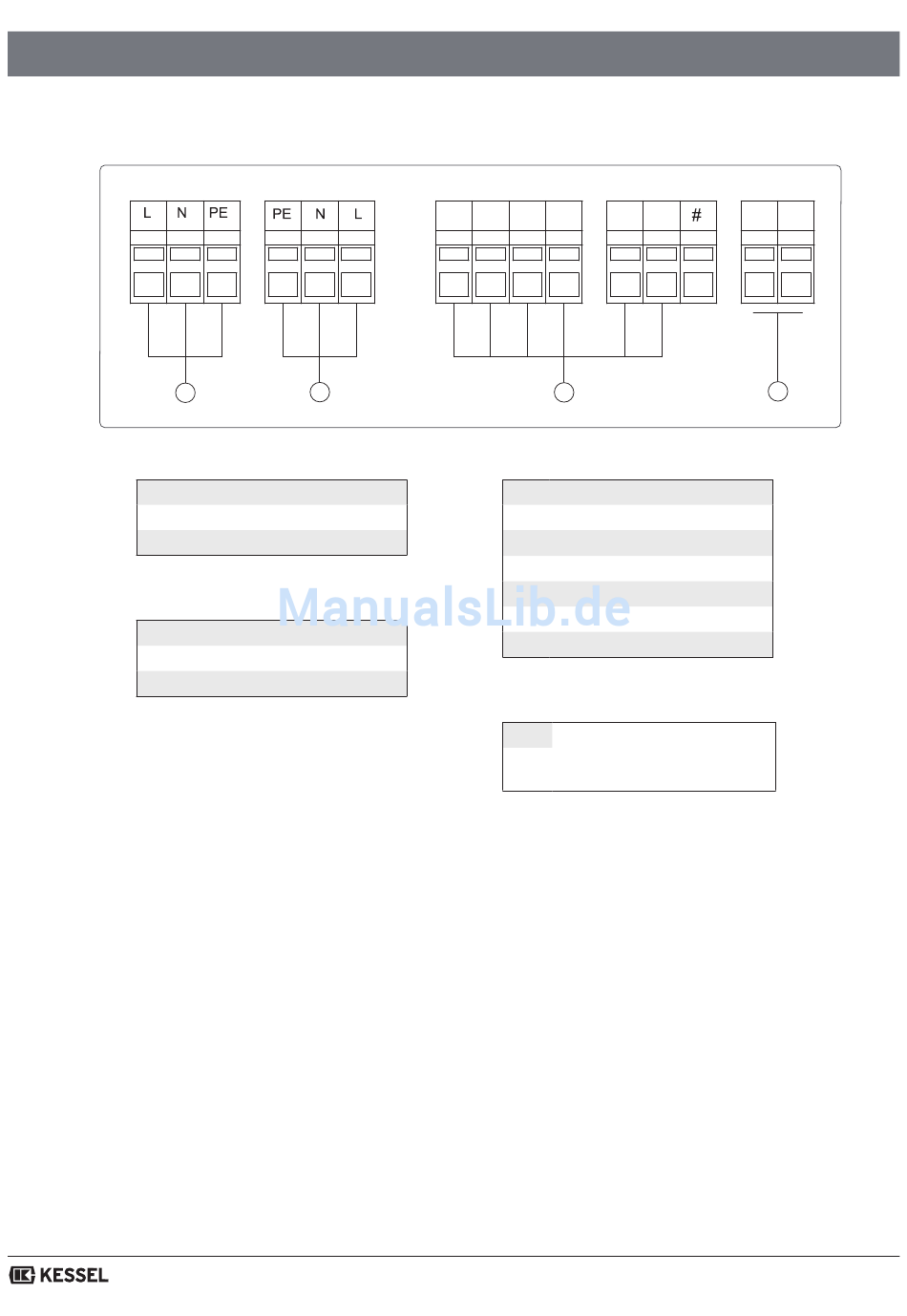

Abb. [14]
3 Schwimmerschalter
G Gelb
H Weiß
J Rosa
K Braun
L Grau
M Grün
N nicht belegt
4 Alarm
O Anschluss für externen
Fernsignalgber/
P
potentialfreien Kontakt
16 / 180
-
-
I3
L M N O
4
+
P
