Baugruppen Und Funktionsmerkmale - Kessel Aqualift F Basic Anleitung Für Einbau, Betrieb Und Wartung

1.7

Baugruppen und Funktionsmerkmale

10 Klappe Rückflussverhinderer
14 Schaltgerät
20 Anlagenbehälter
22 Typenschild
23 Abwasserpumpe
24 Anschluss für Druckleitung
25 Gehäuse Rückflussverhinderer
25A Anlüftevorrichtung
26 Zulauf (verschiedene Optionen, siehe 3.3)
27 Niveaufühler (Schwimmerschalter)*
28 Anschluss Entlüftungsleitung
29 Anschluss Handmembranpumpe
30 Wartungsöffnung*
*je nach Einsatzform gegenseitig getauscht (siehe 3.4)
14
24
25
10
27
23
20
Einleitung
28
22
30
26
29

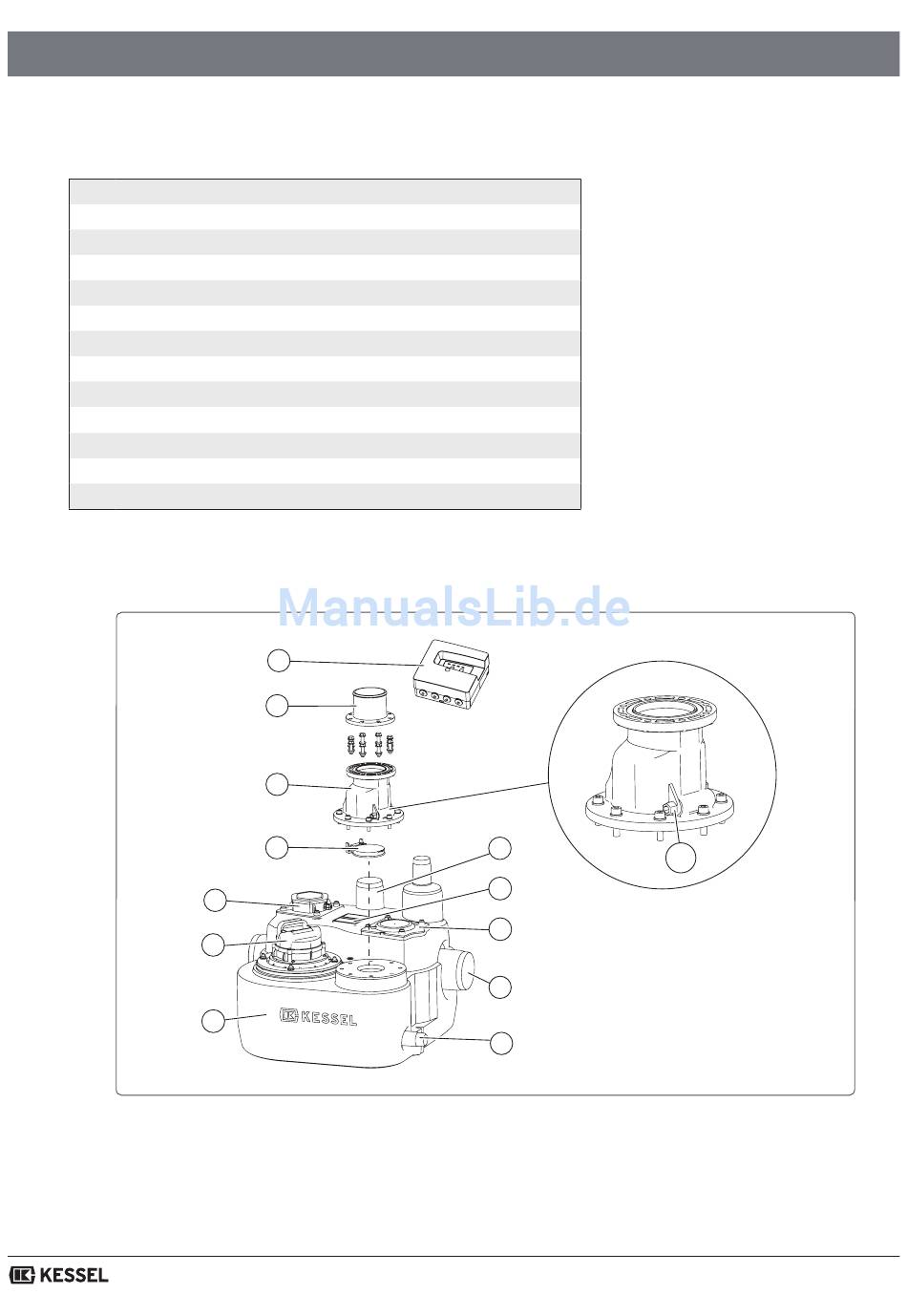

Abb. [5]
8 / 180
25A
2017/11
