Tauchglocke montieren

• Tauchglocke wie abgebildet montieren
• L = 180 mm
4.5 Schaltgerät montieren (nur bei Varianten mit Schaltgerät)
• Schaltgerät gemäß der dem Schaltgerät beiliegenden Anleitung montieren
• Alle Kabel der elektrischen Komponenten sicher verlegen
4.6 Elektrische Anschlüsse und Anschluss Niveausensor herstellen
Sicherstellen, dass das Schaltgerät während den Montagearbeiten von der Spannungsversorgung
getrennt ist.
Gefahr von elektrischem Schlag bei unbeabsichtigten Berühren abgeschraubter Steckverbindungen
(z.B. durch Kinder). Sicherstellen, dass alle elektrischen Anschlussverbindungen - sofern vorhanden -
wie abgebildet befestigt werden (Anzugsmoment).
• Alle Anschlüsse gemäß der dem Schaltgerät beiliegenden Anleitung herstellen
* Bei Varianten ohne Schaltgerät ist der Netzanschluss über den Stecker der Pumpe herzustellen.
2017/10
Montage
14 / 148
L

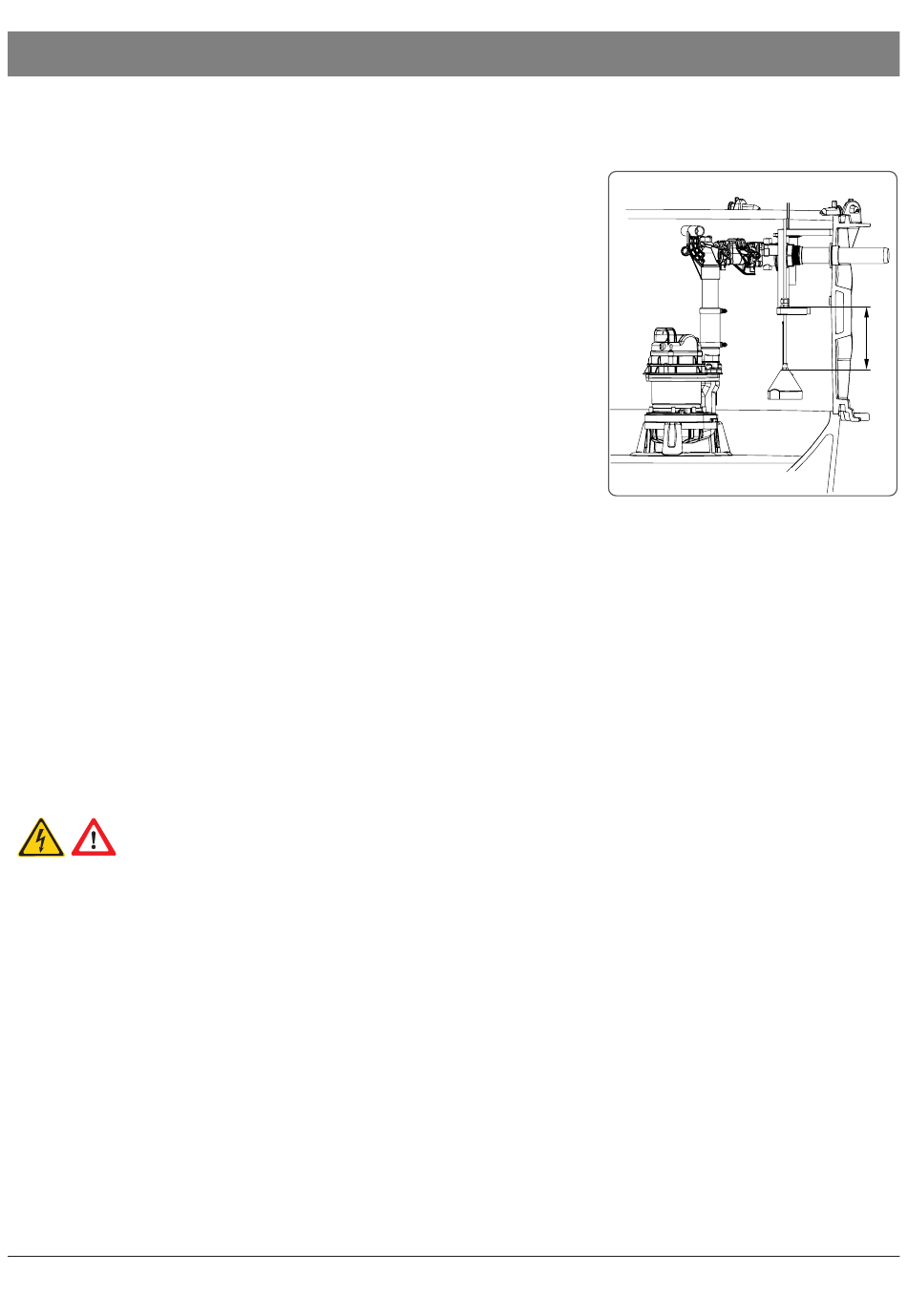

Abb. [11]
