Aufbau und Funktion

3 Aufbau und Funktion
3.1

Aufbau

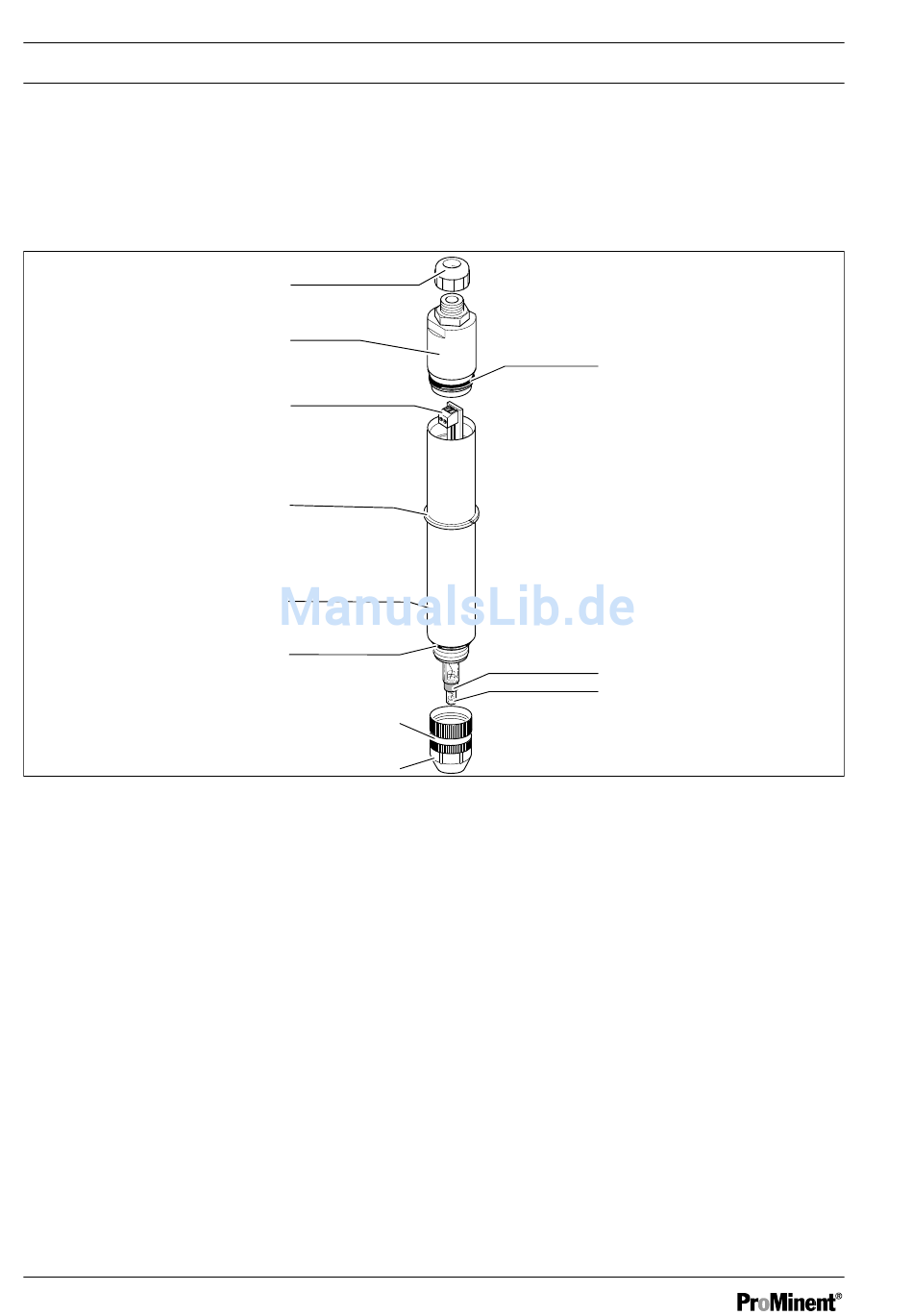

Abb. 3: Explosionszeichnung des Sensors
1 O-Ring-Dichtung
2 Gegen- und Referenzelektrode
3 Arbeitselektrode
4 Membrankappe
5 Schlauchdichtung
6 O-Ring-Dichtung
Der Sensor DULCOTEST
(ClO ) ist ein membranbedeckter Zwei-Elekt‐
2
roden-Sensor. Der Sensor besteht aus der
Membrankappe und dem Sensorschaft. Die mit
Elektrolyt befüllte Membrankappe stellt die
Messkammer dar. Eine in der Membrankappe
befindliche nichtporöse Membran lässt das im
Wasser gelöste Chlordioxid hindurchtreten. Die
Elektroden des Sensorschafts tauchen in die
14
11
10
9
8
7
6
5
4
CDE für Chlordioxid
®
1
2
3
7 Sensorschaft
8 Klemmscheibe
9 2-Leiter-Anschluss
10 Oberteil
11 Klemmmutter, M12-Verschraubung
Messkammer ein. Über den Elektroden im Sen‐
sorschaft befindet sich die Verstärkerelektronik.
Darüber sitzt der elektrische Anschluss. Unten
im Sensorschaft ist der Temperatursensor für
die Temperaturkompensation integriert.
