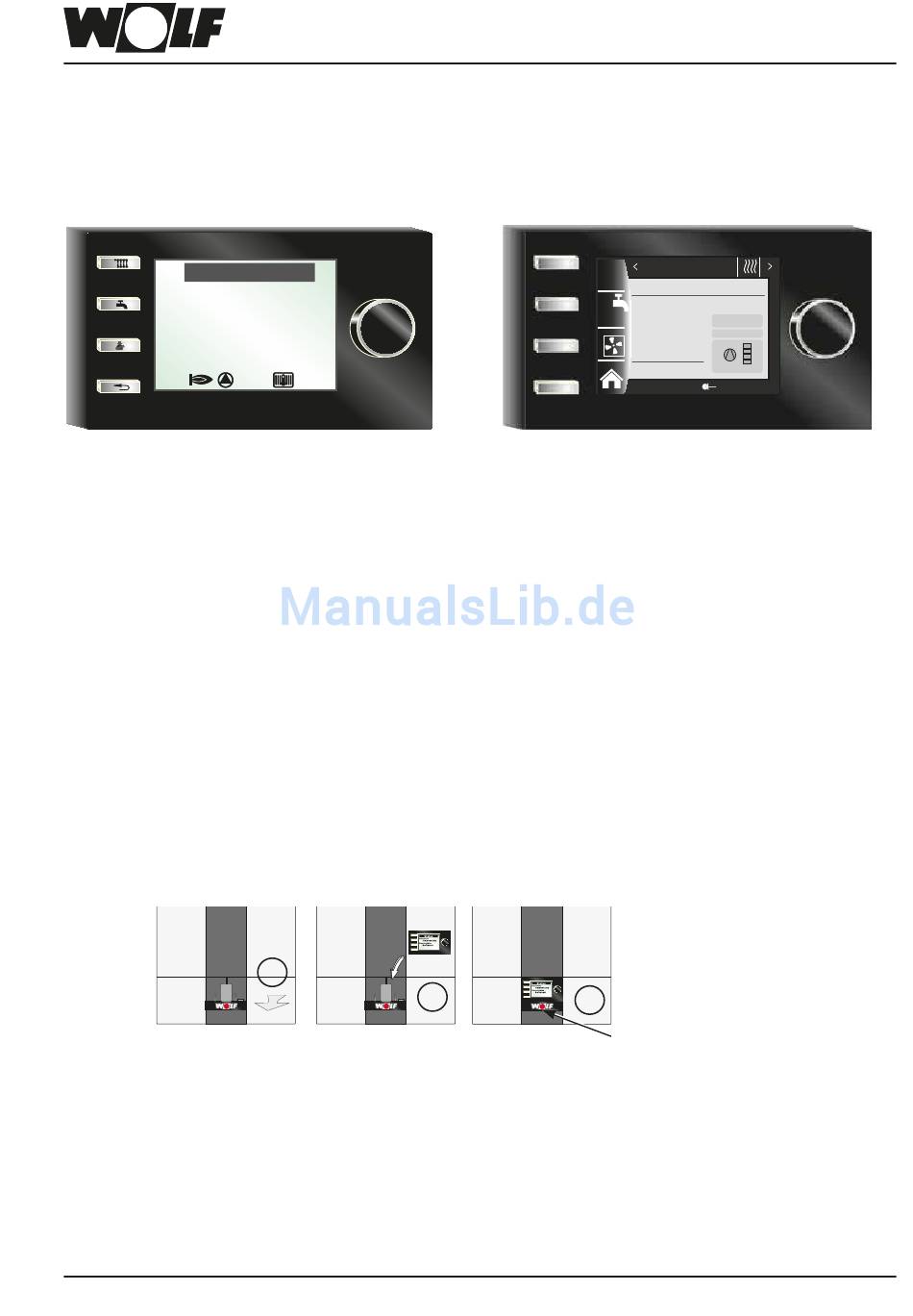

21 Anzeigemodul AM / Bedienmodul BM-2

Für den Betrieb der Luft/Wasser-Wärmepumpe muss ein
Anzeigemodul AM oder ein Bedienmodul BM-2 verwendet werden.
AM
Status
Betriebsart
Heizbetrieb
WP-Status
Betrieb
Das AM dient als Anzeige- und Bedienmodul für die Luft/
Wasser-Wärmepumpe. Es können Luft/Wasser-Wärme-
pumpenspezifische Parameter und Werte parametriert
bzw. angezeigt werden.
Technische Daten:
• LCD Display 3''
• 4 Schnellstarttasten
• 1 Drehgeber mit Tastfunktion
Zu Beachten:
• Verwendung, wenn BM2 als Fernbedienung genutzt
wird oder in einer Kaskadenschaltung
• AM ist immer im Heizgerät
Montage
Das Anzeigemodul AM oder Bedienmodul BM-2 in den Steckplatz über
dem Betriebsschalter (WOLF- Logo) montieren.
Folgende Betriebsweisen sind möglich:
• Bedienmodul BM-2 in der Inneneinheit
• Anzeigemodul AM in der Inneneinheit mit Bedienmodul BM-2 im Wandsockel oder im Erweiterungsmodul
• Anzeigemodul AM in der Inneneinheit
3066098_201809
Anzeigemodul AM / Bedienmodul BM-2
1
BM-2
1x
Das BM-2 (Bedienmodul) kommuniziert über eBus mit
allen angeschlossenen Erweiterungsmodulen und mit
der Luft/Wasser-Wärmepumpe.
Technische Daten:
• Farbdisplay 3,5''
• 4 Funktionstasten
• 1 Drehgeber mit Tastfunktion
• micro SD Kartenslot für Softwareupdate
• Zentrale Bedieneinheit mit witterungsgeführter
Vorlauftemperaturregelung
• Zeitprogramm für Heizung, Kühlen, Warmwasser und
Zirkulation
2
3
Heizgerät
Heizbetrieb
Betrieb
1.94bar
25,2 °C Druck
Kessel
20.01.2018
14:12 PV Link
Stromversorgung / Sicherung ein-
schalten und Betriebsschalter ein-
schalten.
