Wolf CHC-Monoblock /200 Montageanleitung Seite 32

11.15

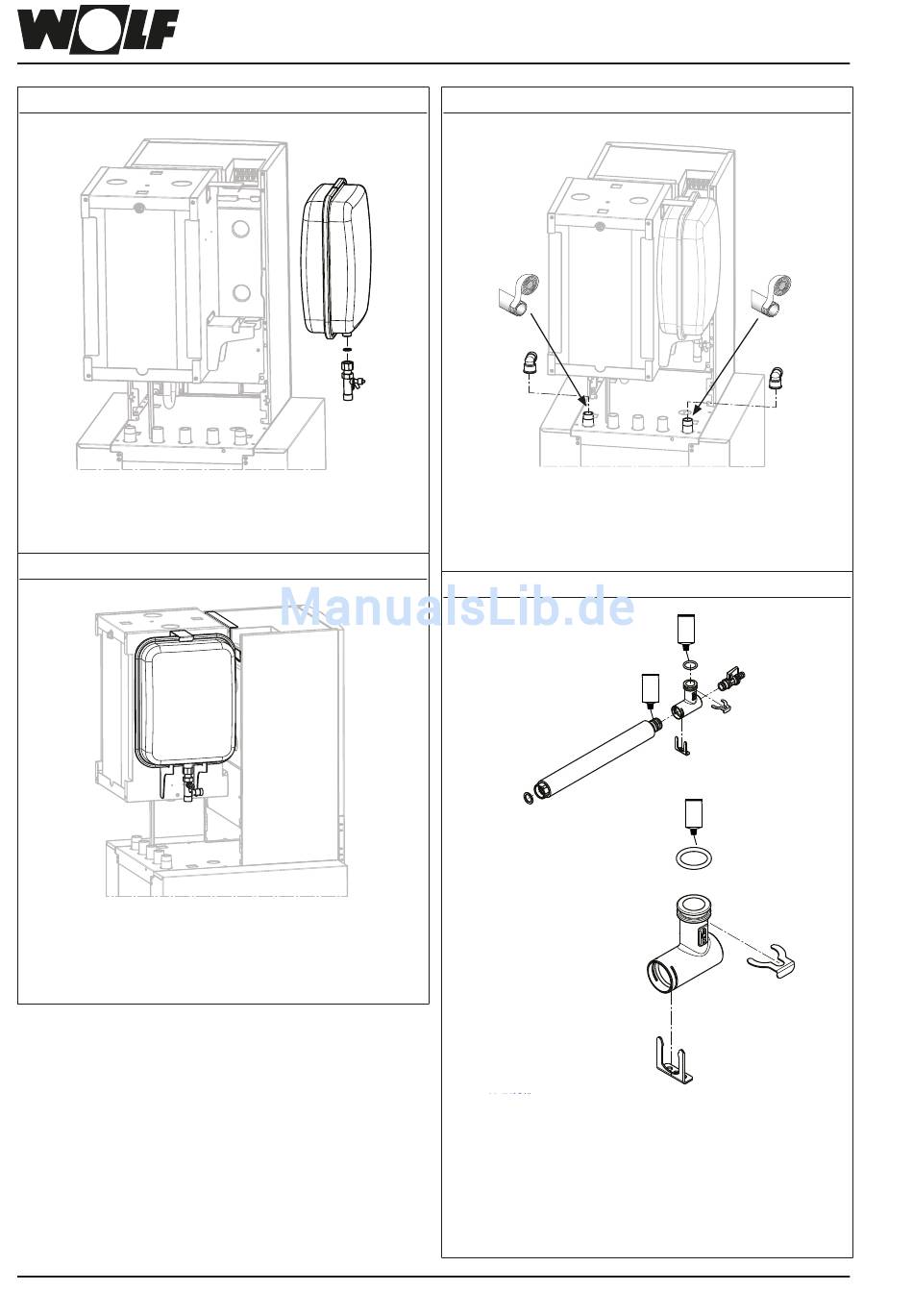

Ausdehnungsgefäß (Pos. 3) mit Flachdichtung (Pos.
6.19) und Kappenventil (Pos. 6.14) verschrauben.
Detail A
Maßstab:
11.16
05.07.17
CATIAV5R24SP4
Das Ausdehnungsgefäß in die dafür vorgesehene Aus-
sparung der Abstützung einsetzen und mit der oberen
Lasche sichern.
05.07.17
CATIAV5R24SP4
32
Montage CHC-Monoblock / 200-35
1:7
1:14
Montage MAG mit
Tro
Kappenventil
CATDWG0125876
1:14
MAG montiert
Tro
CATDWG0125878
11.17
2 x Anschlussbogen (Pos. 6.3) an Rohrgewindean-
schluss (VL Speicher) und (RL Speicher) mit geeigne-
tem Dichtmaterial aufdichten. Anschlüsse müssen in
Richtung der Inneneinheit zeigen.
11.18
. 0,000
1
1
Detail A
Maßstab:
. 0,000
1
KFE-Kugelhahn (Pos. 6.2) in Anschlusswinkel (Pos.
1
6.1) einschrauben. Wellrohr Vorlauf Speicher (Pos.
6.9) Art. Nr. 2071921 an O-Ring-Seite einfetten, in
Anschlusswinkel einstecken und mit rechteckigen Clip
(Pos. 6.15) sichern. O-Ring (Pos. 6.17) in Nut am An-
schlusswinkel einsetzen und einfetten. Flachdichtung
(Pos. 6.20) für anschließende Montage vorbereiten.
17.07.17
Detail A
Maßstab: 1:7
Montage Anschlusswinkel VL
24.07.17 Tro
CATIAV5R24SP5
1:5
1:10
VL Speicher PU 35
25.07.17 Tro
Vormontage
CATDWG0126498
CATIAV5R24SP5
Montage Wellrohr RL Heizung (2072549) 1:8
Wth
1:10
. 0,000
RL
CATDWG0126448
1
1
. 0,000
1
1
1:8
. 0,000
3066098_201809
. 0,000
CHC Split 300
