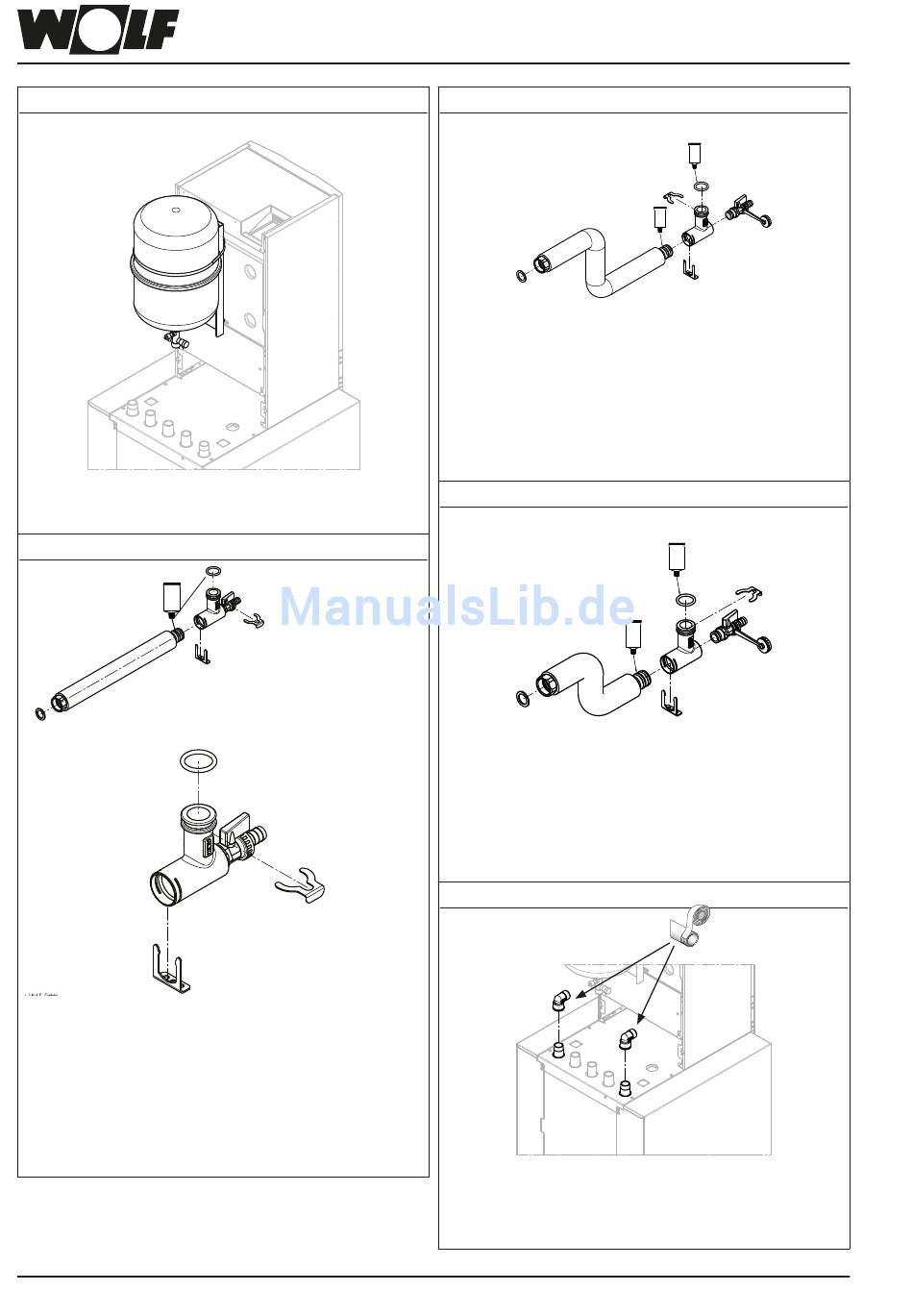

Wolf CHC-Monoblock /200 Montageanleitung Seite 26

10.10
MAG mittels Halteband befestigen
10.11
KFE-Kugelhahn (Pos. 5.2) in Anschlusswinkel (Pos.
5.1) einschrauben. Wellrohr Vorlauf Speicher (Pos.
17.07.17 Tro
5.5) Art. Nr. 2071921 an O-Ring-Seite einfetten, in
Anschlusswinkel einstecken und mit rechteckigen Clip
(Pos. 5.9) sichern. O-Ring (Pos. 5.11) in Nut am An-
schlusswinkel einsetzen und einfetten. Flachdichtung
CATIAV5R24SP4
(Pos. 5.12) für anschließende Montage vorbereiten.
Montage Wellrohr RL Heizung (2072549)
17.07.17 Wth
26
Montage CHC-Monoblock / 200
1:1
Montage MAG ohne PU fertig
Tro
28.06.17
CATDWG0125650
CATIAV5R24SP4
1:5
. 0,000
Vormontage Anschlussset
Vorlauf Speicher
CATDWG0126193
1
1
1:8
CHC Split 300
CATDWG0125528
10.12
KFE-Kugelhahn (Pos. 5.2) in Anschlusswinkel (Pos.
5.1) einschrauben. Wellrohr Vorlauf Heizung (Pos.
5.6) Art. Nr. 2072393 an O-Ring-Seite einfetten, in
Anschlusswinkel einstecken und mit rechteckigen Clip
(Pos. 5.9) sichern. O-Ring (Pos. 5.11) in Nut am An-
schlusswinkel einsetzen und einfetten. Flachdichtung
(Pos. 5.12) für anschließende Montage vorbereiten.
10.13
. 0,000
1
1
KFE-Kugelhahn (Pos. 5.2) in Anschlusswinkel (Pos.
5.1) einschrauben. Wellrohr Rücklauf Wärmepumpe
(Pos. 5.7) Art. Nr. 2072396 an O-Ring-Seite einfetten,
in Anschlusswinkel einstecken und mit rechteckigen
Clip (Pos. 5.9) sichern. O-Ring (Pos. 5.11) in Nut am
Anschlusswinkel einsetzen und einfetten. Flachdich-
tung (Pos. 5.12) für anschließende Montage vorberei-
10.14
Anschlussbögen 90° (Pos. 5.3) an VL+RL Speicher
(Symbol) mit geeignetem Dichtmaterial aufdichten.
. 0,000
Anschlüsse müssen in Richtung der Inneneinheit
ten.
zeigen.
3066098_201809
