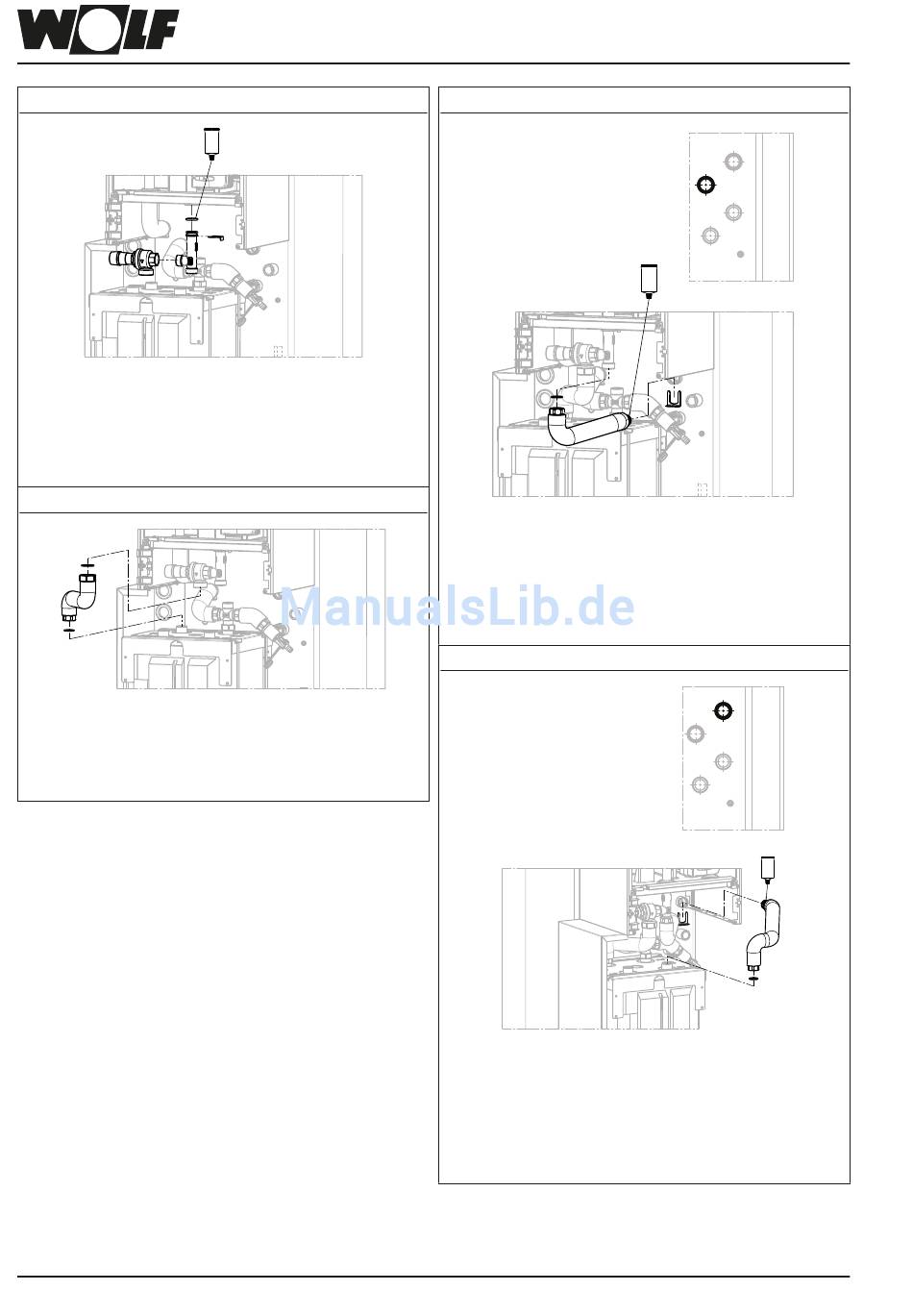

Wolf CHC-Monoblock /200 Montageanleitung Seite 52

17.12
Abzweigung Überstömventil (Pos. 8.1) in Überström-
ventil (Pos. 8.2) mit geeignetem Dichtmaterial ein-
schrauben. Mit O-Ring (Pos. 8.17) versehen, einfetten
und in die Inneneinheit stecken und mit Verrohrungsc-
lip DN 28 (Pos. 8.16) sichern.
17.13
Wellrohr Überströmleitung (Pos. 8.9) Art. Nr. 2072402
mit Flachdichtungen (Pos. 8.19 und 8.20) mit Über-
strömventil und Pufferspeicher „Anschluss 3" verbin-
52
Montage CHC-Monoblock /300-50
den.
17.14
Vorlauf HK
Rücklauf WW
Wellrohr Vorlauf Heizung (Pos. 8.7) Art. Nr. 2072400
an O-Ring-Seite einfetten, in die Steckverbindung
Vorlauf HK in den Speicher stecken und mit rechtecki-
gen Clip (Pos. 8.15) sichern. Überwurfmutter-Seite mit
Flachdichtung (Pos. 8.19) an die Abzweigung Über-
strömventil schrauben.
17.15
Vorlauf HK
Rücklauf HK
27.09.17
CATIAV5R24SP5
Wellrohr Rücklauf Heizung (Pos. 8.8) Art. Nr. 2072401
an O-Ring-Seite einfetten, in die Steckverbindung
Rücklauf HK in den Speicher stecken und mit recht-
eckigen Clip (Pos. 8.15) sichern. Überwurfmutter-Seite
mit Flachdichtung (Pos. 8.19) am Pufferspeicher „An-
schluss 1" festschrauben.
Vorlauf HK
Vorlauf WW
27.09.17
CATIAV5R24SP5
Rücklauf HK
1:10
WW HK (VL RL) Bezeichnung
Tro
CATDWG0127981
3066098_201809
Rücklau
1:10
WW HK (
Tro
C
