Wolf CHC-Monoblock /200 Montageanleitung Seite 58

18.12
Vorlauf HK
Rücklauf WW

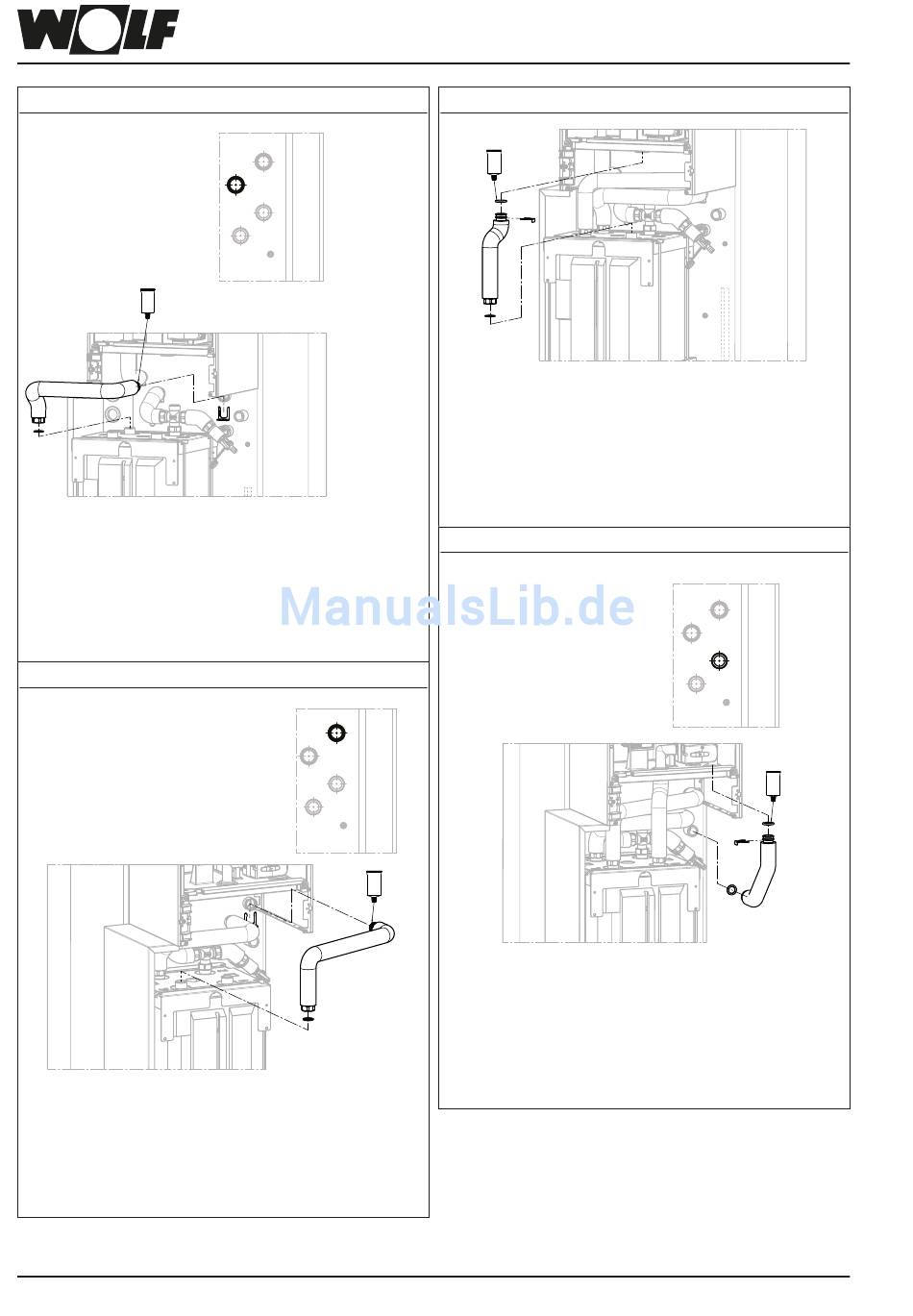

Wellrohr Vorlauf Heizung (Pos. 9.8) Art. Nr. 2072406
an O-Ring-Seite einfetten, in die Steckverbindung
Vorlauf HK in den Speicher stecken und mit rechtecki-
gen Clip (Pos. 9.13) sichern. Überwurfmutter-Seite mit
Flachdichtung (Pos. 9.17) am Pufferspeicher „An-
schluss 3" festschrauben.
18.13
Vorlauf HK
Rücklauf HK
Wellrohr Rücklauf Heizung (Pos. 9.9) Art. Nr. 2072407
an O-Ring-Seite einfetten, in die Steckverbindung
Rücklauf HK in den Speicher stecken und mit recht-
eckigen Clip (Pos. 9.13) sichern. Überwurfmutter-Seite
mit Flachdichtung (Pos. 9.17) am Pufferspeicher „An-
schluss 4" festschrauben.
58
Montage CHC-Monoblock /300-50S
Vorlauf HK
27.09.17 Tro
Vorlauf WW
CATIAV5R24SP5
Rücklauf HK
1:10
WW HK (VL RL) Bezeichnung
27.09.17 Tro
CATDWG0127981
CATIAV5R24SP5
18.14
Rücklauf HK
1:10
. 0,000
Wellrohr Vorlauf Puffer (Pos. 9.7) Art. Nr. 2072405
mit O-Ring (Pos. 9.15) versehen, einfetten und in die
WW HK (VL RL) Bezeichnung
Inneneinheit einstecken und mit dem Verrohrungsclip
DN 28 (Pos. 9.14) sichern. Überwurfmutter-Seite mit
CATDWG0127981
Flachdichtung (Pos. 9.17) am Pufferspeicher „An-
1
schluss 1" festschrauben.
1
18.15
Rücklauf WW
Vorlauf WW
Vorlauf HK
. 0,000
Wellrohr Vorlauf Speicher (Pos. 9.3) Art. Nr. 2072397
mit O-Ring (Pos. 9.15) versehen, einfetten und in die
Inneneinheit einstecken und mit dem Verrohrungsclip
DN 28 (Pos. 9.14) sichern. Überwurfmutter-Seite mit
1
Flachdichtung (Pos. 9.17) am Vorlauf WW des Spei-
1
chers festschrauben.
27.09.17
CATIAV5R24SP5
Vorlauf WW
Rücklauf HK
1:10
WW HK (VL RL) Bezeichnung
Tro
CATDWG0127981
3066098_201809
. 0,000
1
1
