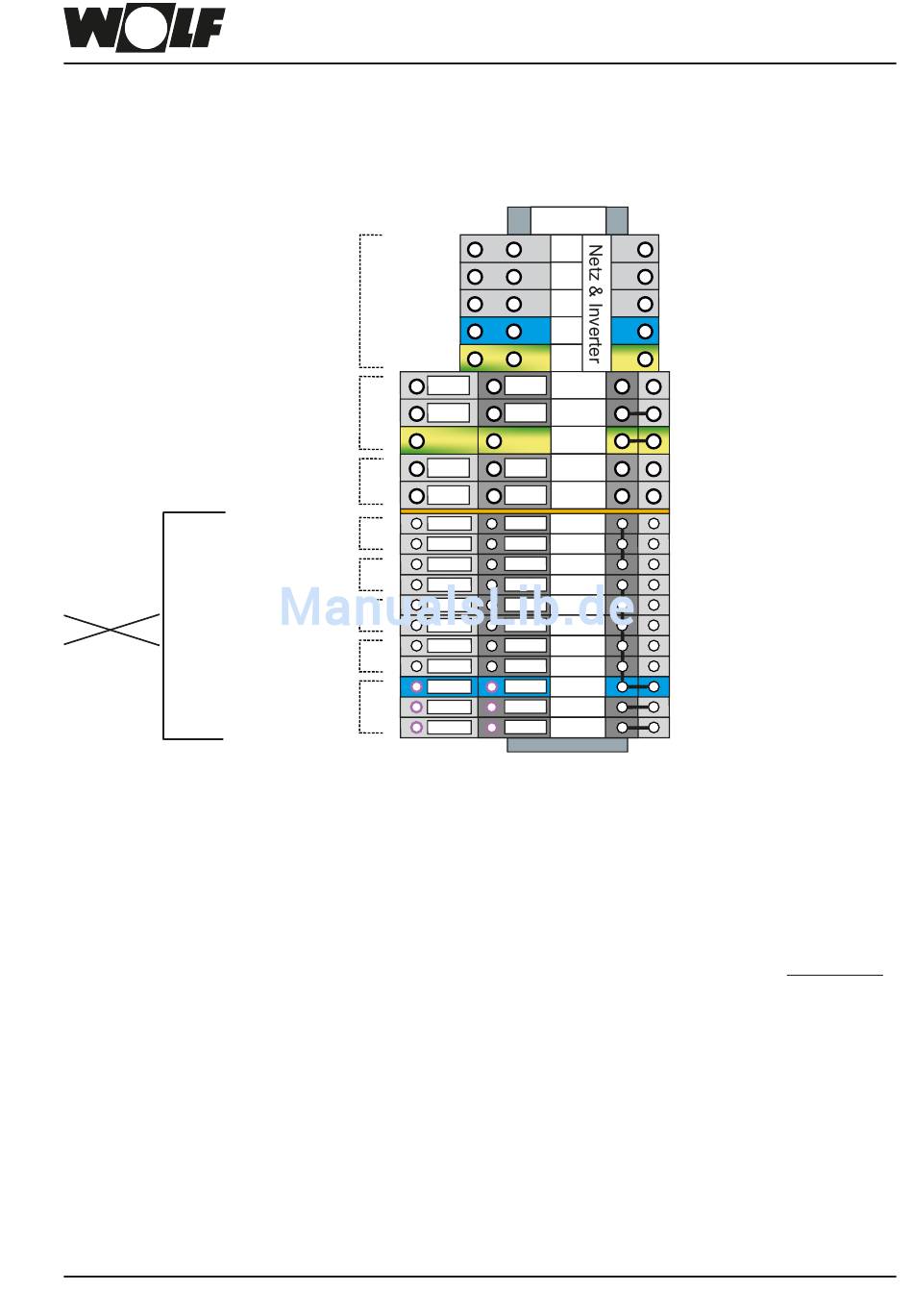

20.2 Anschlussbelegung Inneneinheit

Klemmleiste X0
Heizen / WW extern
parametrierbare Ausgänge
S0-Schnittstellen 1 + 2
Taupunktwächter
SmardGrid, EVU-Sperre
230VAC
parametrierbare Eingänge
1) Nennquerschnitt 2,5mm², max. 4mm²
2) max. 250VAC / 2A / 500VA
3) An den parametrierbaren Ausgängen A3 und A4 dürfen nur netzspannungsführende Leitungen, oder nur schutzkleinspan-
nungsführende Leitungen angeschlossen werden.
Der gemischte Anschuss von netzspannungs- und schutzkleinspannungsführenden Leitungen ist nicht zulässig.
Hinweise:
− Bei Anlagen mit zeitweiser Sperrung / Abschaltung durch den Energieversorger (EVU-Sperre) ist grundsätzlich
ein entsprechendes Schaltsignal (potentialfreier Kontakt) des Energieversorgers an Klemme X0-EVU/GND an-
zuschließen um der Regelung der CHA die EVU-Sperre zu signalisieren. Siehe auch nachfolgende Beispiele.
− Wird die Funktion EVU-Sperre nicht verwendet, ist an Klemme X0-EVU/GND eine Brücke einzusetzen.
− Der elektrische Anschluss von SmartGrid und der EVU-Sperre ist gemäß den Vorgaben des örtlichen Energie-
versorgungsunternehmen (EVU) auszuführen.
3066098_201809
Elektrischer Anschluss der Inneneinheit
Netz 400VAC
1)
+
Inverter
ODU 400VAC
Ausgang 3WUV
A3 + A4
2) 3))
PV-Anhebung
E3 + E4
Modbus
Schnittstelle
IDU:X0
L1
L2
L3
N
PE
230V
L WW
3WUV
N
N
3WUV
PE
A3:4
A3:3
A3
A4:4
A4:3
A4
S01
23VDC
S01
S02
23VDC
S02
GND
23VDC
23VDC
TPW
GND
TPW
GND
EVU/SG0
EVU/SG0
GND
PV/SG1
PV/SG1
E3
GND
E3
E4
GND
E4
Modbus
MB/GND
MB/GND
MB+
MB+
Modbus
MB-
MB-
Modbus
63
