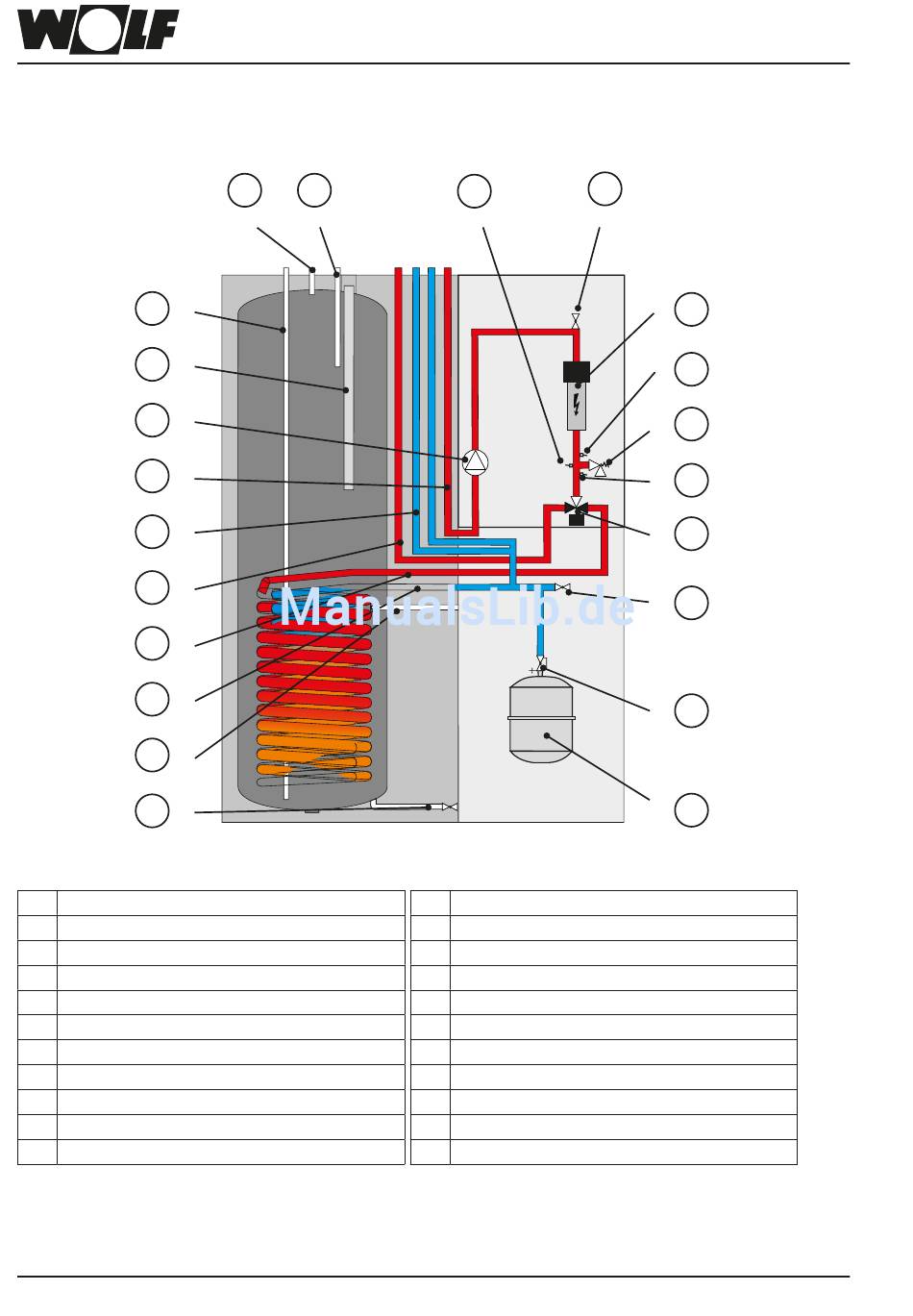

14 Aufbauschemen CHC-Monoblock /300

14.1 CHC-Monoblock /300 ohne Puffer

10
9
8
7
6
5
4
3
2
1
1 Entleerung Speicher
2 Speicherfühler
3 Rücklauf Wärmepumpe
4 Vorlauf Wärmepumpe
5 Vorlauf Heizkreis (VL HK)
6 Rücklauf Heizkreis (RL HK)
7 Rücklauftemperaturfühler
8 Hocheffizienz-Heizkreispumpe
9 Schutzanode
10 Kaltwasseranschluss
11 Warmwasseranschluss
40
Aufbauschemen CHC-Monoblock /300
11 12
13
12 Zirkulationsanschluss
13 Drucksensor Heizkreis
14 Entlüfter
15 Elektrozusatzheizung
16 Durchflusssensor Heizkreis (HK)
17 Sicherheitsventil Heizkreis
18 Kesseltemperaturfühler (T_Kessel)
19 3-Wege-Umschaltventil Heizen / Warmwasser
20 Füll- und Entleerungseinrichtung
21 Kappenventil
22 Membranausdehungsgefäß (MAG)
14
15
16
17
18
19
20
21
22
