Wolf CHC-Monoblock /200 Montageanleitung Seite 57

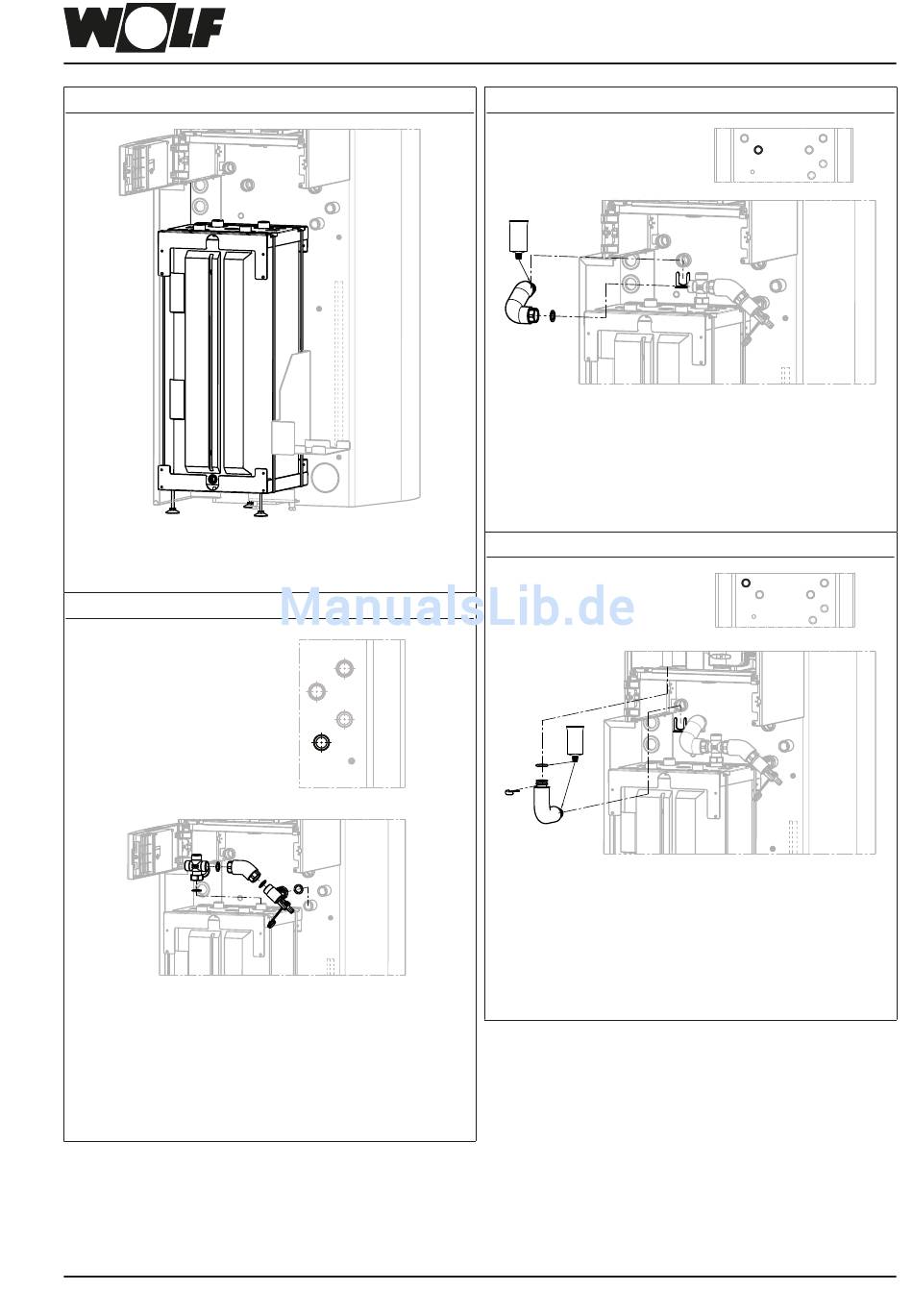

18.8
Pufferspeicher gemäß Bild zwischen Seitenverkleidung
links und Einhängewinkel einbringen
18.9
Rücklauf WW
Kreuzstück (Pos. 9.1) mit Flachdichtung (Pos. 9.17)
auf Pufferspeicher „Anschluss 2" montieren. Wellrohr
(Pos. 9.4) Art. Nr. 2072398 und Anschlusswinkel inkl.
Entleerung (Pos. 9.2) mit Flachdichtungen (Pos. 9.17)
an Kreuzstück und Speicher Rücklauf WW gemäß Bild
montieren.
3066098_201809
Montage CHC-Monoblock /300-50S
Rücklauf WW
Vorlauf HK
27.09.17
CATIAV5R24SP5
18.10
Rücklauf WP
Wellrohr Rücklauf WP (Pos. 9.6) Art. Nr. 2072404 an
O-Ring-Seite einfetten, in die Steckverbindung am
Rücklauf WP in den Speicher stecken und mit recht-
eckigem Clip (Pos. 9.13) sichern. Überwurfmutter-
Seite mit Flachdichtung (Pos. 9.17) am Kreuzstück
18.11
Vorlauf WW
Rücklauf HK
Wellrohr Vorlauf WP (Pos. 9.5) Art. Nr. 2072403 mit
O-Ring (Pos. 9.15) versehen, einfetten und in die
Inneneinheit einstecken und mit dem Verrohrungsclip
DN 28 (Pos. 9.14) sichern. Andere Seite (mit beiden O-
Ringen) einfetten, in die Steckverbindung am Vorlauf
WP in den Speicher stecken und mit rechteckigen Clip
1:10
WW HK (VL RL) Bezeichnung
Tro
CATDWG0127981
festschrauben.
Vorlauf WP
(Pos. 9.13) sichern.
. 0,000
1
1
57
