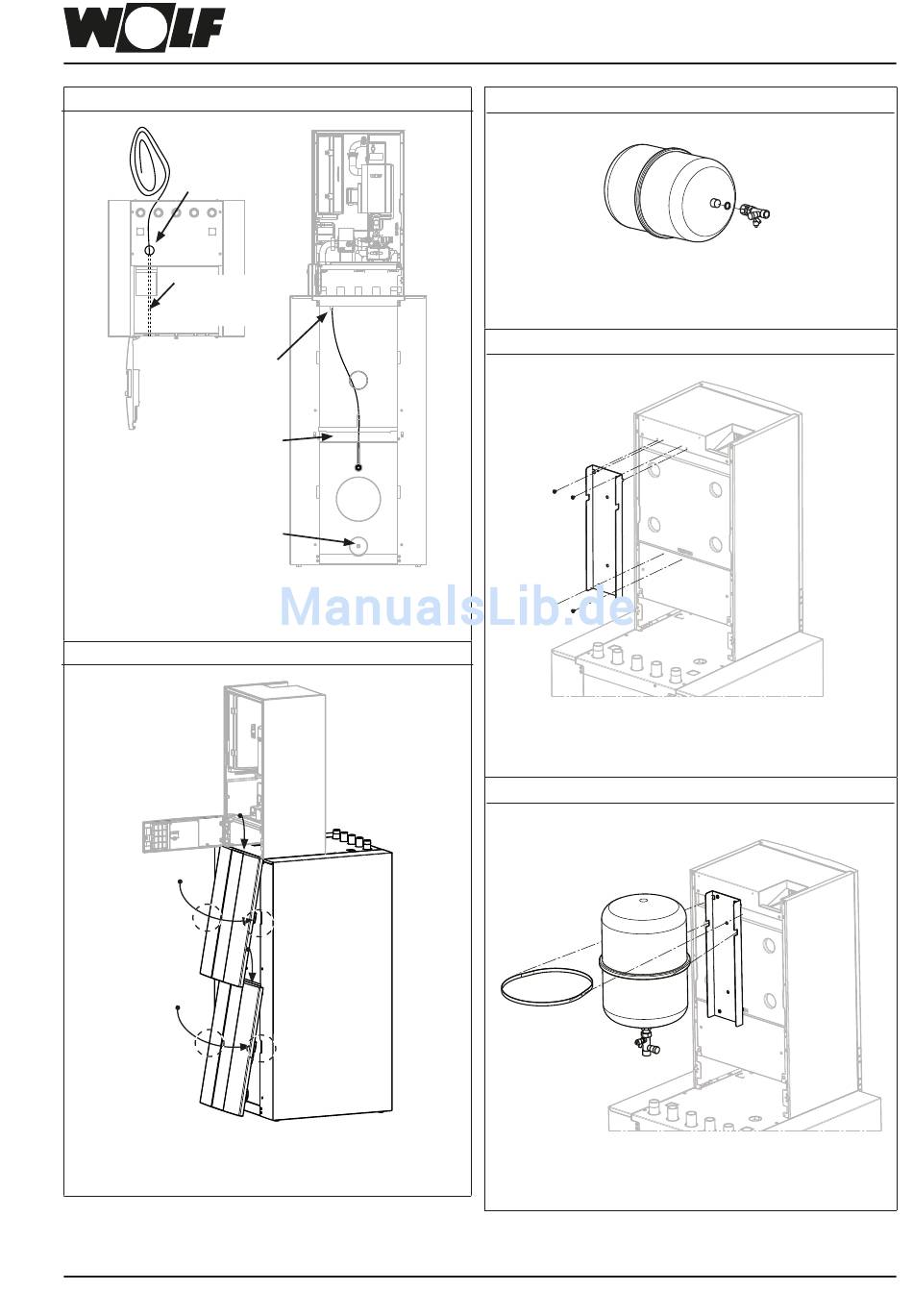

Wolf CHC-Monoblock /200 Montageanleitung Seite 25

10.5
Druchführung
Speicherfühler
Eintritt
Kabelkanal in
PU-Schäumung
integriert
Druchführung
Speicherfühler
Austritt
Versteifungsblech
Entleerung
Speicher
Kabel hinter den Versteifungsblech durchführen und in
Tauchhülse einsetzen.
10.6
(2)
(2)
Frontverkleidung in umgekehrter Reihenfolge wieder
montieren.
3066098_201809
Montage CHC-Monoblock / 200
(1)
(1)
Isometrische Ansicht
Maßstab:
10.7
Kappenventil (Pos. 10.3) mit Dichtung (Pos 10.4) an
Membranausdehnungsgefäß (Pos. 4) aufschrauben.
Detail A
10.8
Maßstab: 1:7
20.07.17 Tro
CATIAV5R24SP4
Halter Ausdehnungsgefäß (Pos. 10.1) mit Schrauben
(Pos. 10.6) befestigen
10.9
Detail A
Maßstab: 1:7
20.07.17
CATIAV5R24SP4
Halteband (In Verpackungseinheit MAG enthalten)
hinter den Halter einfädeln
28.06.17
1:7
1:7
. 0,000
Vormontage MAG mit
Kappenventil
CATDWG0126344
1:14
Montage Halterung MAG
Tro
ohne PU
CATDWG0125637
1:14
Montage MAG mit Halteband
Tro
CATDWG0125645
1
1
. 0,000
1
1
. 0,000
25
