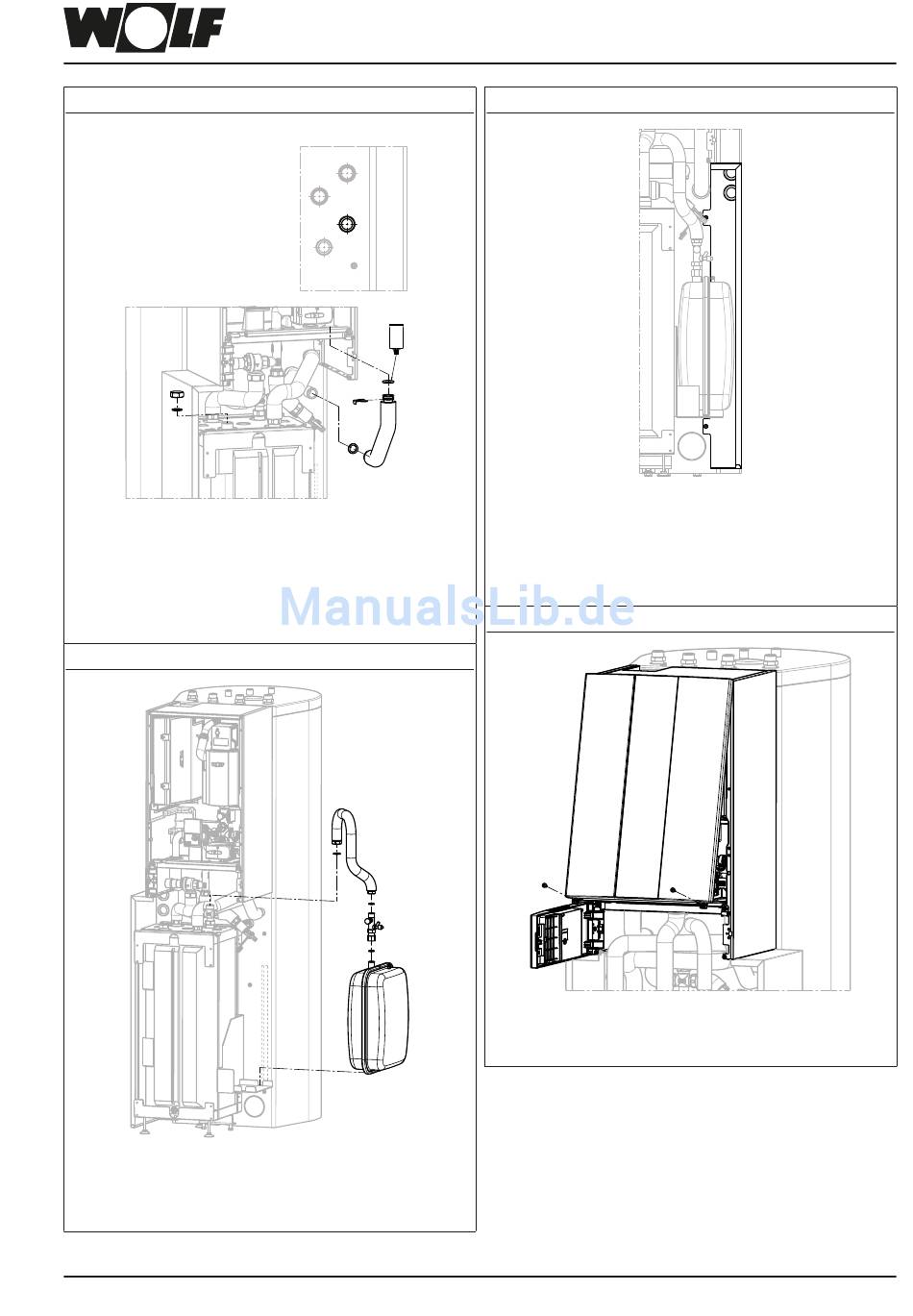

Wolf CHC-Monoblock /200 Montageanleitung Seite 53

17.16
Rücklauf WW
Vorlauf WW
Vorlauf HK
Wellrohr Vorlauf Speicher (Pos. 8.5) Art. Nr. 2072397
mit O-Ring (Pos. 8.17) versehen, einfetten und in die
Inneneinheit einstecken und mit dem Verrohrungsclip
DN 28 (Pos. 8.16) sichern. Überwurfmutter-Seite mit
Flachdichtung (Pos. 8.19) am Vorlauf WW des Spei-
chers festschrauben.
17.17
27.09.17
CATIAV5R24SP5
Ausdehnungsgefäß (Pos. 3) mit Kappenventil (Pos.
8.13), Wellrohr DN15 (Pos. 8.12) und Flachdichtungen
(Pos. 8.18 und 8.19) am Kreuzstück festschrauben.
3066098_201809
Montage CHC-Monoblock /300-50
Vorlauf WW
Rücklauf HK
1:10
WW HK (VL RL) Bezeichnung
Tro
CATDWG0127981
17.18
Seitenverkleidung rechts (Pos 13.1) analog zur Sei-
tenverkleidung links mit Schrauben (Pos 13.4) montie-
ren und Schlauch von Sicherheitsventil durch Durch-
17.19
. 0,000
1
1
Frontverkleidung der Inneneinheit montieren
führungen ziehen!
53
