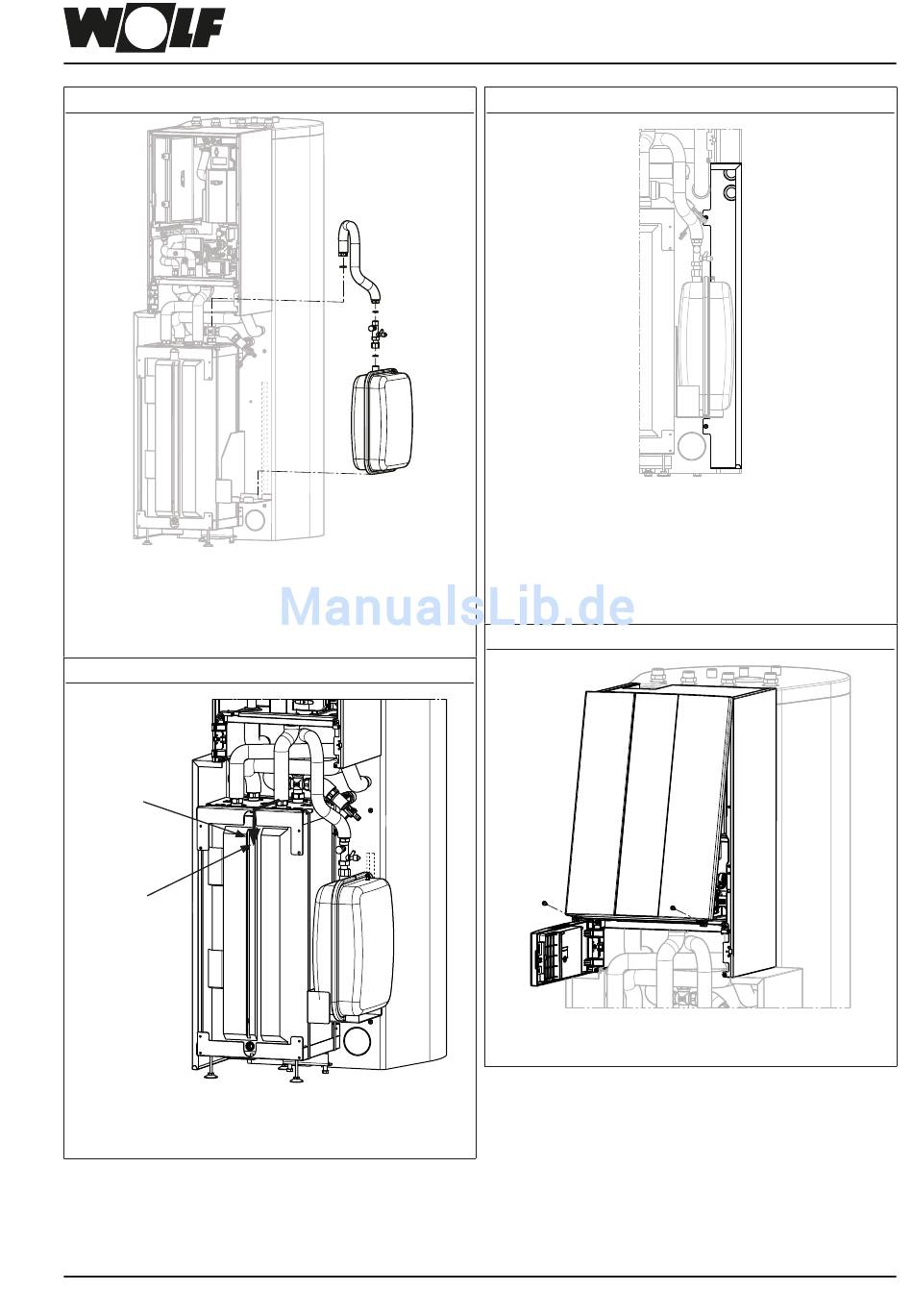

Wolf CHC-Monoblock /200 Montageanleitung Seite 59

18.16
Ausdehnungsgefäß (Pos. 3) mit Kappenventil (Pos.
9.11), Wellrohr DN15 (Pos. 9.10) und Flachdichtungen
(Pos. 9.16 und 9.17) am Kreuzstück festschrauben.
18.17
19.07.17
CATIAV5R24SP4
Kabel
Sammler-
fühler SAF
Tauchhülse
Sammler-
fühler SAF
Sammlerfühler SAF (Pos. 18.2) in obere
Tauchhülse schieben
3066098_201809
Montage CHC-Monoblock /300-50S
1:15
Montage ADG, Kappenventil, Wellschlauch
Wth
CHC Split 300-50S
CATDWG0125745
18.18
Seitenverkleidung rechts (Pos 13.1) analog zur Sei-
tenverkleidung links mit Schrauben (Pos 13.4) montie-
ren und Schlauch von Sicherheitsventil durch Durch-
. 0,000
18.19
1
1
Frontverkleidung der Inneneinheit montieren
führungen ziehen!
59
