Aufbauschemen Chc-Monoblock / 200; Chc-Monoblock /200 Ohne Puffer - Wolf CHC-Monoblock /200 Montageanleitung

8

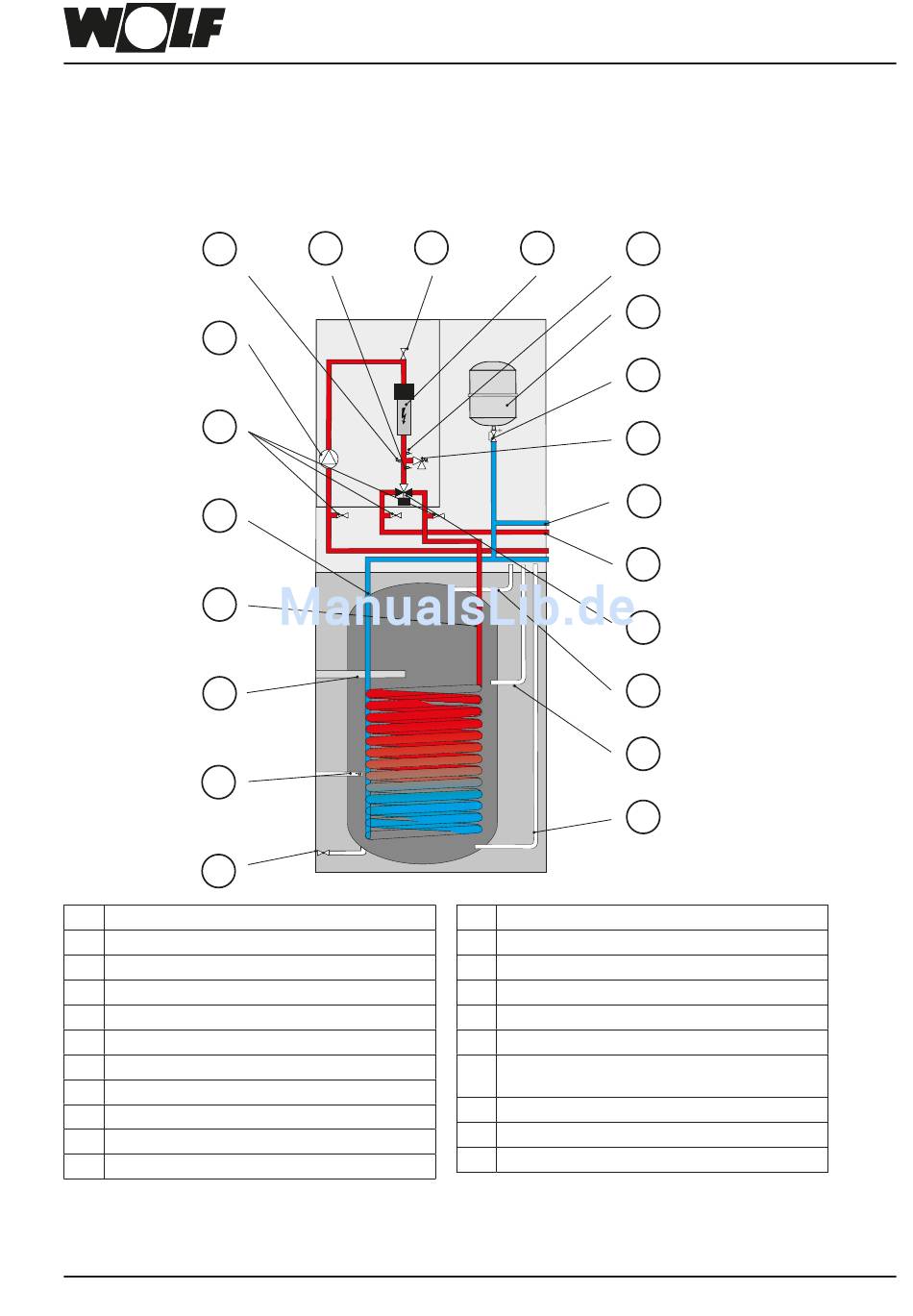

Aufbauschemen CHC-Monoblock / 200

8.1 CHC-Monoblock /200 ohne Puffer

8
7
6
5
4
3
2
1
1 Entleerung Speicher
2 Speicherfühler
3 Schutzanode
4 Vorlauf Wärmepumpe
5 Rücklauf Wärmepumpe
6 Füll- und Entleerungseinrichtung
7 Hocheffizienz-Heizkreispumpe
8 Drucksensor Heizkreis
9 Kesseltemperaturfühler (T_Kessel)
10 Entlüfter
11 Elektrozusatzheizung
3066098_201809
Aufbauschemen CHC-Monoblock / 200
9
10 11
12 Durchflusssensor Heizkreis (HK)
13 Membranausdehungsgefäß (MAG)
14 Kappenventil
15 Sicherheitsventil Heizkreis
16 Rücklauf Heizkreis (RL HK)
17 Vorlauf Heizkreis (VL HK)
18 3-Wege-Umschaltventil
Heizen / Warmwasser
19 Warmwasseranschluss
20 Zirkulationsanschluss
21 Kaltwasseranschluss
12
13
14
15
16
17
18
19
20
21
21
