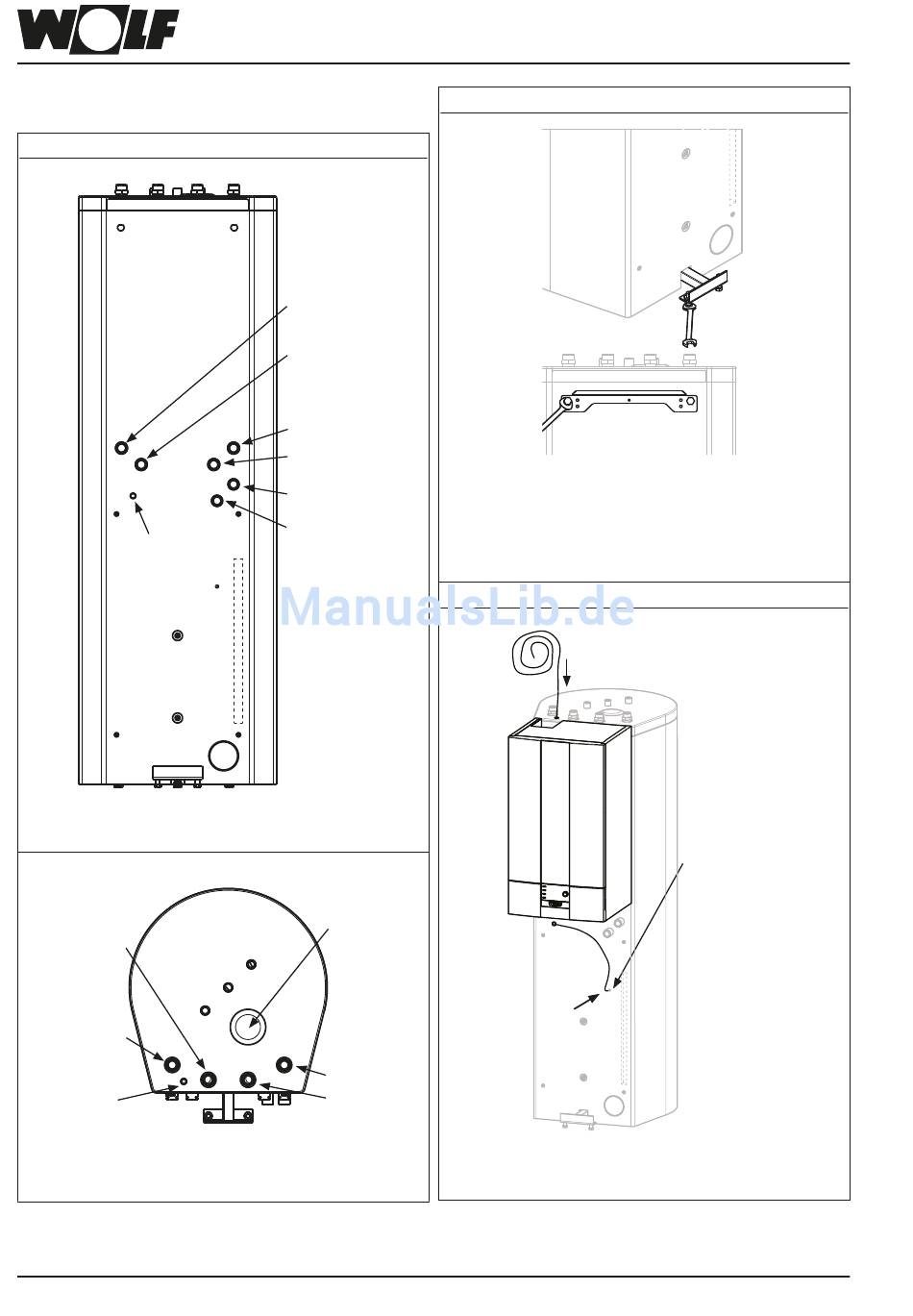

16 Montage CHC-Monoblock / 300

16.1
Kabeldurchführung
für Speicherfühler
Fußschrauben montieren und ausrichten
VL zur
Außeneinheit
RL von der
Außeneinheit
Kabeldurchführung
für Speicherfühler
Anschlüsse SEW-2-300 Speicher
44
Montage CHC-Monoblock / 300
RL von der
Außeneinheit
VL zur
Außeneinheit
RL-HK
VL-HK
VL-WW
RL-WW
Schutzanode
13.07.17 Wth
CATIAV5R24SP4
RL-HK
VL-HK
16.2
Speicher ausrichten und Stellschrauben am Stützfuß
bis zum Boden drehen
Haltewinkel (In Verpackungseinheit Inneneinheit ent-
halten) mit Schrauben (bereits am Speicher montiert)
montieren und ausrichten
16.3
13.07.17
CATIAV5R24SP4
1:22
. 0,000
Ableitung Anschlüsse CHC
Split 300
CATDWG0124945
Inneneinheit in Haltewinkel einhängen und Speicher-
fühler (Pos. 18.2) in Tauchhülse schieben.
13.07.17 Wth
CATIAV5R24SP4
1:10
Aufstellung Speicher CHC
Wth
Split 300
CATDWG0124951
Tauchhülse
Speicherfühler
1
1
1:15
. 0,000
Inneneinheit einhängen CHC
Split 300
CATDWG0124953
1
1
3066098_201809
