7

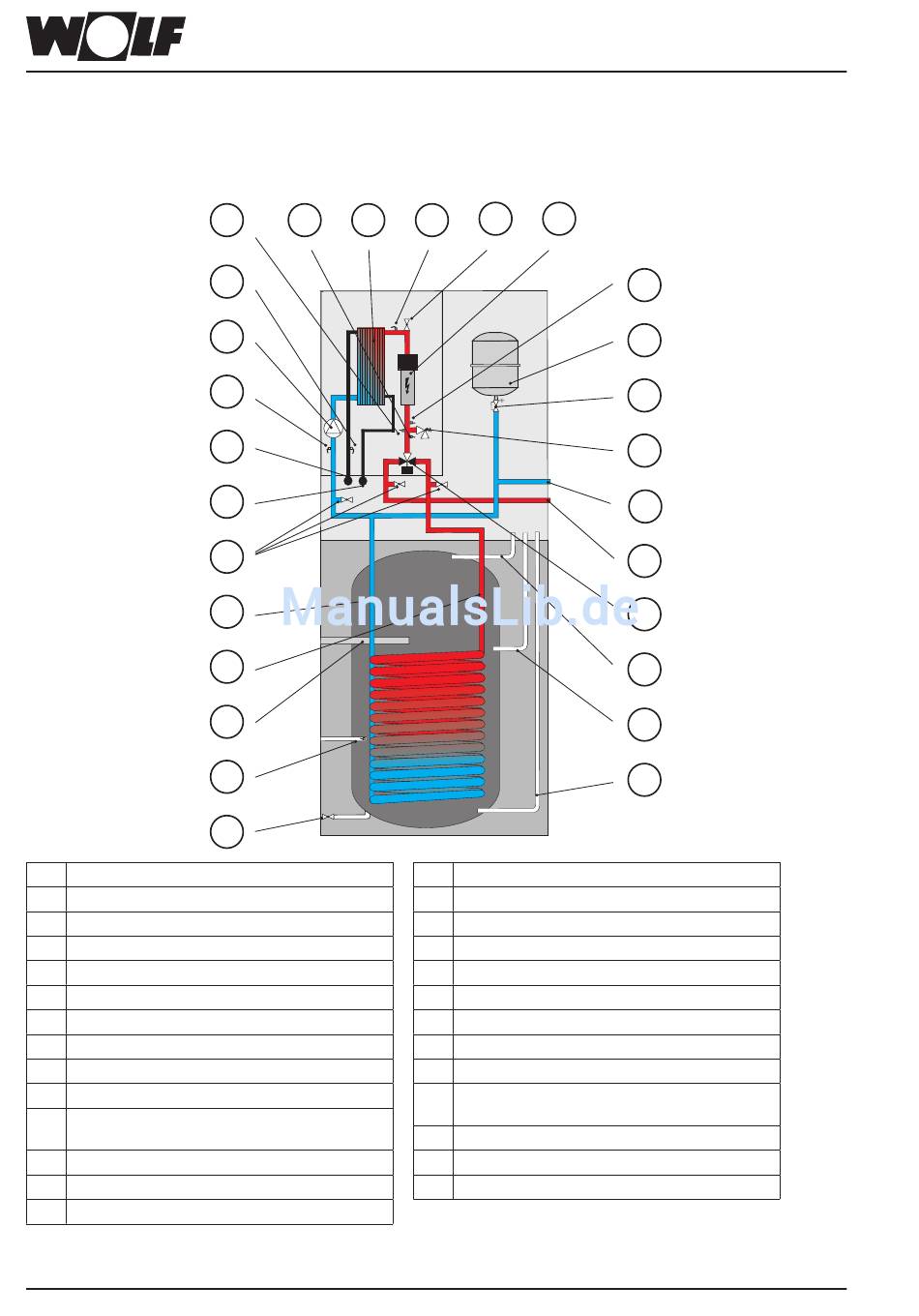

Aufbauschemen CHC-Split /200

7.1 CHC-Split /200 ohne Puffer

1 Entleerung Speicher
2 Speicherfühler
3 Schutzanode
4 Vorlauf Wärmepumpe
5 Rücklauf Wärmepumpe
6 Füll- und Entleerungseinrichtung
7 Kältekreis Flüssigkeitsleitung
8 Kältekreis Heißgasleitung
9 Rücklauftemperaturfühler
10 Hocheffizienz-Heizkreispumpe
11 Drucksensor Kältemittel
(Kältemitteltemperatur (ICT))
12 Drucksensor Heizkreis
13 Kesseltemperaturfühler (T_Kessel)
14 Kondensator (Verflüssiger)
3065638_201710
Aufbauschemen CHC-Split /200
12 13 14
11
10
9
8
7
6
5
4
3
2
1
16 17
15
15 Kesseltemperaturfühler (T_Kessel AWO)
16 Entlüfter
17 Elektrozusatzheizung
18 Durchflusssensor Heizkreis (HK)
19 Membranausdehungsgefäß (MAG)
20 Kappenventil
21 Sicherheitsventil Heizkreis
22 Rücklauf Heizkreis (RL HK)
23 Vorlauf Heizkreis (VL HK)
24 3-Wege-Umschaltventil
Heizen / Warmwasser
25 Warmwasseranschluss
26 Zirkulationsanschluss
27 Kaltwasseranschluss
18
19
20
21
22
23
24
25
26
27
19
