neinrichtung ausgerüstet. Mit Hilfe von zwei Stellbolzen (M8) können Sie die Rolle ein wenig
nach oben bewegen, wodurch das Band wieder nachgespannt wird.
• Lösen Sie zunächst die Sicherungsmutter (M8) (SW 13) und drehen Sie anschließend den Stel-
lbolzen im Uhrzeigersinn.

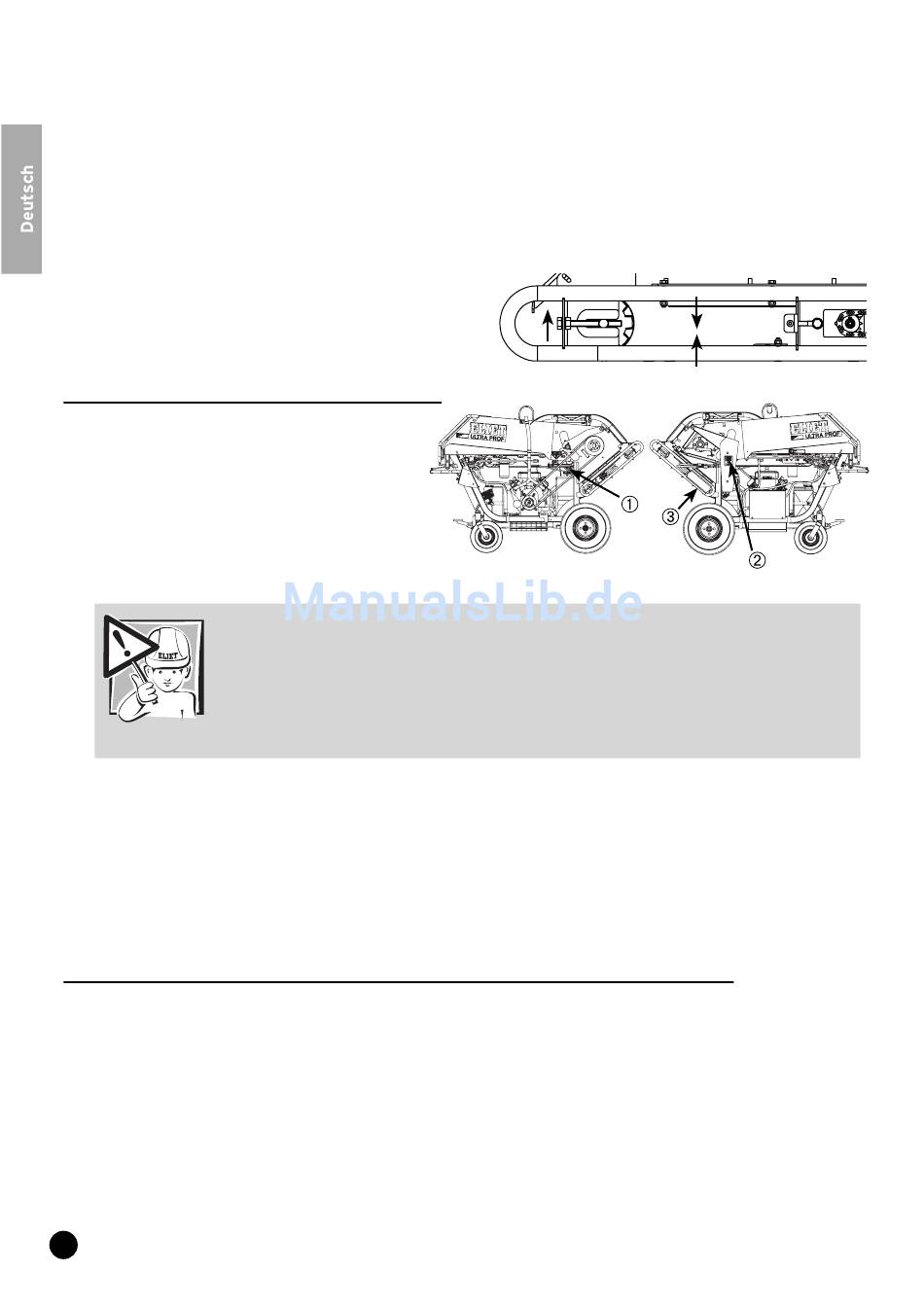

• Die Spannung des Transportbandes ist ausreichend, wenn Sie das Band auf halber Strecke zwi-
schen den zwei Rollen nur 30 mm aus dem Rahmen ziehen können.
• Überprüfen Sie, ob der Abstand des Rollenbolzens zur Stellbolzenstütze an beiden Seiten gleich
ist, damit die Rolle gerade läuft. Ist dies nicht der Fall, müssen Sie die Stellbolzen einstellen.
• Drehen Sie anschließend die Sicherungsmutter
(M10) wieder fest an (SW 13), damit der Stellbol-
zen sich nicht frei bewegen kann.
11.5.7 Nachspannen von Kettenantrieben
Auf der Maschine befi nden sich
standardmäßig drei Kettenantriebe :
• Kettenantrieb des Einzugsbandes (1)
• Kettenantrieb der Einzugswalze (2)
• Kettenantrieb des Auswurfbandes (3)
Achtung :
Ketten dürfen niemals so fest wie ein Riemen gespannt werden. Der Antrieb
würde dadurch zu viel Leistung brauchen, was zu einem vorzeitigen Verschleiß
der Kette und der Kettenräder führen würde. Darüber hinaus wäre eine dadurch
entstandene zu hohe Radialspannung sehr nachteilhaft für Dichtungen und Lager.
Anmerkung : Wenn Sie die Kettenspannung kontrollieren, müssen Sie immer zugleich die Ketten
und Kettenräder auf Verschleiß kontrollieren. Wenn Sie feststellen, dass die Zähne bereits stark
beansprucht wurden, müssen Sie die Kette und die Kettenräder ersetzen. Wenden Sie sich hierfür
an den autorisierten ELIET-Händler.
Bemerkung : Nutzen Sie die Gelegenheit, um anlässlich dieser Wartung auch die Kette zu schmie-
ren (Siehe Anhang B.)
11.5.7.1 Antriebskette des Einzugsbandes kontrollieren und nachspannen
• Stellen Sie den Motor ab und ziehen Sie den Schlüssel aus dem Zündschloss, bevor Sie mit
diesen Wartungsarbeiten beginnen.
• Öffnen Sie die rechte Schutzhaube. (Siehe Anhang A-P1.)
• So gelangen Sie ungehindert zum Kettenantrieb.
• Wenn die Kette unten deutlich durchhängt, muss die Spannung neu eingestellt werden.
• Drehen Sie zunächst die drei Bolzen sowie die Mutter (M8) zur Befestigung des Hydraulikmo-
tors um eine Umdrehung, um die Spannung der Kette zu korrigieren (SW 13).
• Drehen Sie die Mutter (M8) der Ringschraube im Uhrzeigersinn (SW 13), so dass der Hydraulik-
66
30 mm
