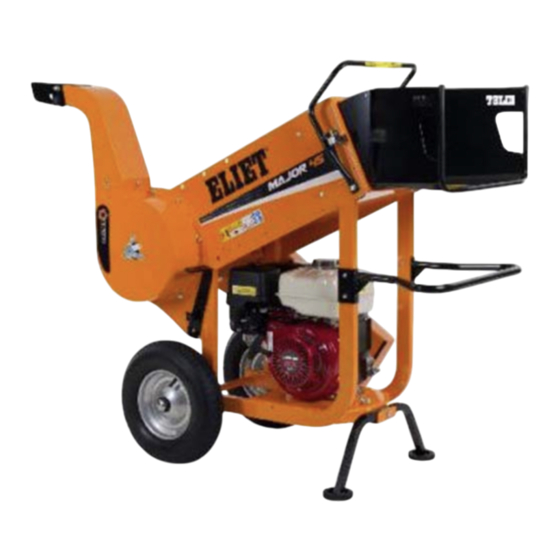

- Seite 1 H A N D B U C H Major...
- Seite 2 Eigentums. Nichts von diesen Informationen darf für kommerzielle Zwecke oder Verbreitung kopiert und/oder für andere Zwecke geändert oder erneut versendet (‚reposted‘) werden. An bestimmten Stellen in dieser Anleitung von ELIET sind Inhalte enthalten, deren Urheberrechte das exklusive Eigentum der jeweiligen Eigentümer sind.
-
Seite 3: Einführung
Einführung Lesen Sie bitte zunächst die Bedienungsanleitung aufmerksam durch Damit ein sicherer und störungsfreier Betrieb der ELIET-Maschinen gewährleistet ist, müssen Sie alle in dieser Anleitung enthaltenen Anweisungen befolgen. Lesen Sie die Betriebsanleitung vor dem Gebrauch der Maschine sorgfältig durch. Wenn Sie dies versäumen, riskieren Sie Personen- und Sachschäden. -
Seite 4: Willkommen
3. willkommen willkommen in der familie der ELIET-Kunden. Wir danken Ihnen für Ihr Vertrauen in ELIET und sind sicher, dass Sie die richtige Maschinenwahl getroffen haben. Die Lebensdauer Ihrer ELIET-Maschine ist abhängig von der Sorgfalt, mit der Sie Ihre Maschine behandeln. Wenn Sie die Anweisungen und Vorschläge in der Betriebsanleitung gut befolgen, wird Ihre ELIET-Maschine lange unter optimalen Bedingungen arbeiten. -
Seite 5: Inhaltsverzeichnis
4. Inhaltsverzeichnis 1. Einführung ..........................3 1.1 Lesen Sie bitte zunächst die Bedienungsanleitung aufmerksam durch ..........3 1.2 Kenndaten – ELIET MAJOR ........................3 2. Garantie ............................3 2.1 Garantieschein ............................3 3. willkommen ..........................4 4. Inhaltsverzeichnis ........................5 5. - Seite 6 11.5.5 Einstellen der Keilriemenspannung ..................37 11.5.6 Drehen oder ersetzen der Messer ..................38 12. Maschine wegräumen ......................41 13. Technische fiche........................42 14. cE-Konformitätserklärung - Major ..................43 B. Anlagen ............................44 B1 Liste mit Anzugsmomenten ....................... 44 B2 Risikoanalyse ............................45 B3 Garantiebedingungen .......................... 46...
-
Seite 7: Angaben Zur Sicherheit
Maschine somit auch nicht allumfassend. Ein gewisses Risiko, wenngleich minimal, ist nicht auszuschließen. Wenn Sie als Benutzer eine Arbeitsweise, Handlung oder Technik anwenden, die nicht ausdrücklich durch ELIET empfohlen wird, müssen Sie dafür sorgen, dass dies keine Gefahr für Dritte mit sich bringt. -
Seite 8: Wichtigste Bauteile
6. wichtigste Bauteile Zum besseren Verständnis dieser Betriebsanleitung müssen Sie sich mit den Begriffen vertraut machen, die in den Beschreibungen vorkommen. Dieses Kapitel verweist auf eine Reihe von Teilen und nennt diese namentlich. Wir empfehlen Ihnen, dass Sie sich die Maschine zunächst einmal gut anschauen, damit Sie die Beschreibungen in dieser Bedienungsanleitung besser verstehen. -
Seite 9: Motoren
Maschine. Information: Ihr ELIET-Fachhändler steht Ihnen jederzeit gerne für Wartungsarbeiten oder als Ratgeber zur Verfügung, damit Sie lange Freude an Ihrem ELIET- Gerät haben. Bei Ihrem Händler erhalten Sie ELIET-Orginalersatzteile und -schmiermittel. Diese Teile werden wie die Originalteile nach strengsten Normen fachkundig hergestellt. -
Seite 10: Sicherheitsvorschriften
7. Sicherheitsvorschriften 7.1 Sicherheitshinweise Die Sicherheitshinweise sind mithilfe von Aufklebern oder Reliefabbildungen gut sichtbar auf der Maschine angebracht. Beachten Sie die hier angegebenen Piktogramme und Warnhinweise. Dieses am Schutzgitter angebrachte Etikett weist Sie auf Ver- letzungsgefahren der Hände hin. Das Sieb des Schneidewerks darf nur geöffnet werden, wenn die Messer vollkommen zum Stillstand gekommen sind. - Seite 11 Schnittverletzungen und andere Verletzungen durch zurück- fliegende Häckselteile. Dieses optisch auffällige Etikett soll nachdrücklich auf diese Gefahren hinweisen. warnhinweis: Aus Sicherheitsgründen dürfen für ELIET-Geräte nur Originalersatzteile verwendet werden. Die Liste der Original-Ersatzteile und ihrer zugehörigen Bestellnummern können Sie jederzeit auf www.eliet.eu zurate ziehen.
-
Seite 12: Sicherheitsvorrichtungen
Die Schutzhaube um den Keilriemen dient dazu, den Bediener vor den auf der Außenseite des Häckslers angeordneten An- triebselementen zu schützen. Sicherheitssatz : Im Interesse Ihrer Sicherheit empfiehlt ELIET ausdrücklich den gebrauch des mitgelieferten Sicherheitssatzes. Dieser umfasst eine Schutzbrille, Ohrenschützer und ein Paar Sicherheitshand- schuhe. -
Seite 13: Sicherheitsvorschriften
Vorschriften bedienen und warten kann. Die Anleitung ist stets zu konsultieren, wenn Zweifel bezüglich einer auszuführenden Handlung bestehen. • Wenn die Anweisungen in dieser Anleitung nicht klar sein sollten, bitten Sie Ihren ELIET- Fachhändler um weitere Informationen. Auch der ELIET-Helpdesk steht Ihnen während der Bürozeiten zur Verfügung, um Ihre Fragen zu beantworten: EU +32 56 77 70 88. • Lesen dazu das Kapitel über die Pflichten des Händlers (Kapitel 8) und überprüfen Sie sofort, ob die Maschine vorschriftsgemäß... -
Seite 14: Verantwortung Des Benutzers
• Es ist verboten, brennende Gegenstände in die Maschine zu werfen (z.B. Zigarette, Holzkohle usw.). • Vermeiden Sie, dass Fremdmaterial zugeführt wird (Stricke, Steine, Metall, Kunststoff, Textilien usw.). • Aus ethischen Gründen lehnt Eliet das Zerkleinern von Tieren und lebenden Organismen mit- hilfe der Maschinen des Unternehmens grundsätzlich ab. • Zum Durchschieben des Schnittguts in den Einfülltrichter darf ausschließlich Werkzeug aus Metall benutzt werden. • Legen Sie kein Werkzeug in den Einfülltrichter. • Arbeiten Sie nur bei guten Sichtverhältnissen. Die Lichtstärke sollte mindestens 500 Lux betragen. • Arbeiten Sie stets auf einem stabilen, ebenen Untergrund. • Betreiben Sie die Maschine nicht, wenn diese auf einem Gefälle steht. • Arbeiten Sie nicht bei Regenwetter und vermeiden Sie direkten Wasserschlag auf die unter Strom stehende Maschine. • Beugen Sie einem Stromschlag vor: Bei der Arbeit nie mit den Füßen im Wasser stehen und nicht mit nassen Händen oder Füßen arbeiten. -
Seite 15: Persönliche Schutzmittel (Psm)
Messer muss stets die Spannung der Messerschrauben überprüft werden. Dies gilt auch für die ersten 5 Stunden nach Inbetriebnahme der Maschine. • Aus Sicherheitsgründen sollten Sie sich an Ihren Eliet-Händler wenden, wenn bestimmte Maschi- nenteile gebrochen sind oder Verschleißerscheinungen aufweisen. Dies ist im Interesse Ihrer eige- nen Sicherheit. -
Seite 16: Mit Elektrischen Maschinen Verbundene Richtlinien
• Reparatur- und Wartungsarbeiten dürfen nur ausgeführt werden, wenn der Motor stillsteht und der Netzstecker herausgezogen ist. Warten Sie stets, bis die Messer völlig ausgedreht sind, bevor Sie Handlungen vornehmen. • Tragen Sie bei der Ausführung von Wartungsarbeiten stets angemessene Kleidung. Verwenden Sie die Maschine umweltbewusst:: • Lassen Sie bei einer nicht im Einsatz befindlichen Maschine den Motor nicht unnötig laufen • Vermeiden Sie beim Auftanken das Verschütten von Kraftstoff. • Warten Sie für eine gute Verbrennung regelmäßig den Motor. 7.3.7 Mit elektrischen Maschinen verbundene Richtlinien Für eine Maschine mit Elektromotor sind zusätzlich folgende Richtlinien zu berücksichtigen:... -
Seite 17: Aufgaben Des Händlers
Schaden an seiner Maschine wird der Kunde auch jeglichen Garantieanspruch verlieren. Siehe Liste der Anzugsmomente in der Anlage. • Die ELIET-Maschinen werden gemäß einschlägigen Vorschriften für den Transport verpackt. Die Lieferungen erfolgen stets ab Werk. ELIET haftet nicht für Schäden, die während des Transports verursacht werden. • Wird bei der Warenannahme festgestellt, dass die Verpackung beschädigt ist, muss vorsorglich geprüft werden, ob die Maschine in einwandfreiem Zustand ist. - Seite 18 Achse gesichert. • Der Händler stellt die Spannung des Keilriemens gemäß den Anleitungen im Wartungsab- schnitt dieser Bedienunganleitung ein (siehe §11.5.5 Einstellen der Keilriemenspannung). Der ELIET-Händler ist verantwortlich für die Lebensdauer des ELIET-Häckslers. Somit sind alle Gelenkpunkte vor Lieferung an den Kunden nochmals nachzuschmieren. • Der Häcksler enthält kein Öl oder Benzin. Der Händler hat beides in Übereinstimmung mit den in dieser Anleitung (oder Motoranleitung) aufgeführten Anweisungen einzufüllen.
-
Seite 19: Betriebsanleitung
9. Betriebsanleitung 9.1 Vorangehende Kontrollen Achtung: Machen Sie es sich vor Arbeitsbeginn zur Gewohnheit, folgende Punkte zu überprüfen. checkliste 1. Prüfen Sie, ob die Messer noch in gutem Zustand und gut befestigt sind. Ziehen Sie die Mes- serbolzen zur Kontrolle kurz an (SW 10) (siehe Liste mit Anzugsmomenten für Bolzen in Anlage 6). -
Seite 20: Nachfüllen Von Benzin
Füllen Sie den Tank nicht bis unter den Rand Befüllen Sie ihn bis etwa 10 mm unterhalb des oberen Randes mit Kraftstoff. Füllen Sie den Tank also nicht bis an den Rand der Öffnung. • Benutzen Sie einen Trichter, um Benzin in den Tank einzufüllen Passende Trichter erhalten Sie bei Ihrem ELIET-Händler. • Verschließen Sie den Benzintank so schnell wie möglich wieder mit der Verschlusskappe Falls Sie beim Tanken Benzin verschüttet haben, entfernen Sie dieses sofort vom Motor. -
Seite 21: Anlassen Des Motors
• Unter Fremdgegenständen verstehen wir: alles, was nicht organisch ist oder den vorgeschrie- benen Maximaldurchmesser überschreitet (z.B. Metall, Stein, Kunststoff, Schnüre, Textilien usw.). Einige dieser Objekte können die Maschine schwer beschädigen oder wie Projektile auf den Bediener geschleudert werden. Information: Da das zerkleinerte Material auf der Rückseite des Häckslers zu Boden fallen, empfiehlt es sich, den Boden mit einer Plane abzudecken. -
Seite 22: Elektromotor
Falls dies noch nicht geschehen ist, prüfen Sie den Öl- und Benzinstand, bevor Sie den Motor starten. Siehe vor der Kontrolle und dem eventuellen Nachfüllen von Öl: § 11.4.2 Kontrolle des Ölstandes des Motors. Siehe für das Nachfüllen von Benzin: § 9.2 Nachfüllen von Benzin. • Falls vorhanden, den Kraftstoffhahn öffnen. -
Seite 23: Ausschalten Des Motors
9.5 Ausschalten des Motors SchuTZGITTER hOchhEBEn = MOTOR wIRD ABGESTELLT 9.5.2 Benzinmotor • Um den Motor abzustellen, den Gashebel in AUS-Stellung bringen. • Der Motor lässt sich ebenfalls abschalten durch Rückwärtsdrücken des Motorabschalthebels. • Falls vorhanden, den Kraftstofhahn schließen. 9.5.2 Elektromotor • Den Motor abschalten durch Drücken des roten Knopfes. • Falls der Motor infolge Überlastung aussetzt, das Startverfahren wiederholen. Zuerst aber das eingefüllte Häckselgut aus dem Schneidwerk entfernen. Achtung: Beim Loskoppeln des Steckers darf nie am Kabel gezogen werden. Dadurch werden die Kabeldrähte aus den Befestigungsklemmen des Steckers gezogen. -
Seite 24: Während Der Arbeit
Versetzen Sie die Maschine während der Arbeit nach hinten oder räumen Sie das gehäckselte Material weg. • Wenn nur wenig Blätter zerkleinert werden müssen, kann das Standardsieb verwendet werden. ELIET empfiehlt aber im gegebenen Fall abwechselnd Blätter und Äste zu zerhäckseln. Die Holzhäcksel vergindern ein Verstopfen des Siebes. • Falls man während der Arbeit ein ungewöhnliches Geräusch hört, stellt man die Arbeit umgehend ein. Schalten Sie den Motor ab (Motorabschalthebel) und untersuchen Sie die Stö-... -
Seite 25: Nach Dem Aussetzen Des Motors
rungsursache. Führen Sie zuerst die notwendigen Reparaturen aus, bevor Sie weitermachen.. • Sollte trotz aller Maßnahmen ein Fremdkörper in den Häcksler eingefüllt worden sind, ist der Häcksler sofort abzuschalten. Entfernen Sie das Fremdmaterial und untersuchen Sie die Maschine auf eine Beschädigung. Reparieren Sie im Fall einer Beschädigung diese vor der Wiederaufnahme der Arbeit. • Beim Hochheben des Schutzgitters wird der Motor normalerweise abgeschaltet. Wird der Mo- tor aufgrund eines Fehlers des Stromkreises nicht abgeschaltet, muss der Bediener ihn sofort manuell abschalten und darf die Maschine vor der Behebung des Defekts nicht mehr betreiben. -
Seite 26: Transport Der Maschine
10. Transport der Maschine • Nur Erwachsene dürfen das Gerät transportieren oder an eine andere Stelle bewegen. • Halten Sie während des Transports Unbefugte, Kinder oder Tiere im Umkreis von 3 Metern vom Gerät fern. • Wenn man die Maschine an einen anderen Ort fahren möchte und der Abstand auch noch so klein ist, muss man stets warten, bis der Inhalt der Häckselkammer geleert worden ist. Es dürfen sich keine Äste in der Einfüllöffnung befinden. • Wenn man die Maschine weiter weg fahren muss (mehr als 5 m), muss der Motor immer ausge- schaltet werden. • Falls das Gerät aus irgendeinem Grund umgekippt ist, müssen Sie es möglichst schnell wieder aufrichten. -
Seite 27: Wartung
(Auf www.eliet.eu finden Sie einen autorisierten ELIET-Fachhändler in Ihrer Nähe.) Ihr ELIET-Händler steht Ihnen stets für Wartung und Beratung zu Diensten. Er hat die Originaler- satzteile und Schmiermittel von ELIET auf Lager. Sein Personal kann stets die Beratung und den Service des ELIET-Helpdesks in Anspruch nehmen, sodass es eine einwandfreie Dienstleistung nach dem Verkauf erbringen kann. -
Seite 28: Wartungspläne
Achtung: Wartungsarbeiten dürfen nur bei ausgeschaltetem Motor durchgeführt werden. Achtung: Tragen Sie während der Wartungsarbeiten unbedingt Handschuhe und – bei einigen Vorgängen – eine Schutzbrille. Beide sind im Lieferumfang der Maschine enthalten. 11.2 wartungspläne 11.2.1 Schmiermittel Motor (0,75 l) SUNOCO SUPER DENALUBE SAE 20 W 50 API SF / CC Schmierpunkte NOVATIO PTFE OIL... -
Seite 29: Plan Für Die Regelmäßige Wartung
11.3.1 Die wichtigkeit der Reinigung ELIET empfiehlt Ihnen, die Maschine nach jedem Gebrauch zu reinigen. Es ist ratsam, jede Reini- gung dafür zu nutzen, eine Inspektion durchzuführen, wobei der ordnungsgemäße Zustand der Bauteile und der Maschine kontrolliert wird. So können Sie rechtzeitig eingreifen und Defekte vermeiden. -
Seite 30: Was Beinhaltet Das Reinigen
• Kontrollieren Sie den Umlauf der Kühlluft des Motors auf Anlagerungen feinen Holzstaubs. Werden Abweichungen bemerkt, sind erst die nötigen Austausch- oder Reparaturarbeiten aus- zuführen. Suchen Sie hierfür Ihren autorisierten ELIET-Händler auf. (Auf www.eliet.eu finden Sie einen autorisierten ELIET-Fachhändler in Ihrer Nähe.) Das Reinigen der Maschine beinhaltet mehr als nur die Säuberung der Außenseite. Öffnen Sie alle Abschirmungen, sodass Sie auch die verborgenen Stellen reinigen können. -
Seite 31: Routinekontrollen Vor Jedem Gebrauch
Aufkleber mit Sicherheitshinweisen befinden. (Benutzen Sie dazu keinen Reini- ger, der den Lack oder die Aufkleber angreift.) • Wenn Sticker mit Sicherheitsangaben nicht mehr zu lesen sind, müssen diese erneuert werden. Sie erhalten neue Originalaufkleber bei Ihrem ELIET-Händler • Druckluft ist ein praktisches Hilfsmittel zum Ausblasen einer Reihe von Bauteilen. • Sie können das Gerät auch mit Dampf reinigen. Richten Sie den Wasserstrahl nach Möglichkeit nicht lange auf Lager, Schutzhauben und Einfülldeckel. -
Seite 32: Schärfen Der Messer
• Je nach Motortyp und Motormarke kann der Luftfilter leicht abweichen. • Der Luftfilter befindet sich unter der schwarzen Schutzhaube, neben dem Benzintank. • Entfernen Sie die schwarze Schutzhaube. • Es gibt zwei Filtertypen. Der Luftfilter kann entweder ein Schaumelement enthalten, oder ein Papierelement, wie bei einem Kraftwagen. • Das Schaumelement in Benzin waschen oder mit Druckluft ausblasen. Achtung: Eine eventuell umgestürzte Maschien muss sofort wieder aufgerichtet werden, da ansonsten durch die ungewöhnliche Motorposition Öl aus dem Getriebegehäuse über den Vergaser Öl in den Luftfilter eindringen kann. Das Öl beeinträchtigt den Luftdurchlass, so dass der Filter ersetzt werden muss. - Seite 33 • Anmerkung: Durch regelmäßiges Schleifen brauchen Sie jeweils nur eine kleine Menge des Metalls abzuschleifen, um erneut eine scharfe Klinge zu erhalten. Dies sorgt für sehr kurze Schleifvorgänge und für eine stets optimale Klinge. (Empfehlung von ELIET: alle 10 Betriebsstun- den) • Vermeiden Sie längeres Schleifen an derselben Stelle. Damit vermeiden Sie eine lokale Verfärbung der Messer, was ein Zeichen von Überhit- zung ist, wodurch sich die Materialstruktur lokal verändert und die...
-
Seite 34: Kontrolle Der Keilriemenspannung
fer Winkel (4) oder ein unterbrochener Schnittwinkel (5) geschliffen wird, werden die Messer im Holz abgebremst, wodurch Leistung verloren geht. Ein zu scharfer Schnittwinkel (6,7) führt zu einer abgeschwächten Klinge, wodurch die Standzeit der Messer stark verkürzt wird. • Schleifen Sie nie die Rückseite eines Messers. Bei RESIST/6 -Messern befindet sich die Pro- filierung auf der Rückseite. -
Seite 35: Wartung Nach 20 Betriebsstunden
Der Betrieb des Motors ohne ausreichend Öl betrieben kann den Motor schwer beschädigen. 11.5.2 Zündkerze kontrollieren oder ersetzen ELIET empfiehlt die Verwendung folgender Zündkerzen: B&S Vanguard 9 pk Champion QC 12 YC honda GX 270 9 pk NGK BPR 6 ES Stellen Sie den Motor ab und ziehen Sie das Kabel der Zündkerze heraus. -
Seite 36: Luftfilter Austauschen
Kundendienst des Motorherstellers. 11.5.4 Allgemeine Schmierung Für ELIET ist es für eine lange Lebensdauer der unter extremen Bedingungen eingesetzten Maschinen wichtig, dass hochwertige Schmiermittel verwendet werden. Daher werden für die werkseitige Schmierung bereits spezielle Schmiermittel verwendet. ELIET empfiehlt Ihnen, folgende Teile regelmäßig nachzuschmieren: • Lager... -
Seite 37: Einstellen Der Keilriemenspannung
Sie es einige Minuten einwirken. • Entfernen Sie alte Schmiermittel- und Schmutzrückstände mit einem Tuch oder sauberen Papier. Sprühen Sie nach dem Reinigen der Gelenke das Schmiermittel Novatio White Supreme Grease in die Gelenkfugen. Alle oben genannten Schmiermittel sind bei Ihrem ELIET- Fachhändler erhältlich. 11.5.5 Einstellen der Keilriemenspannung Achtung: Stellen Sie vor der Einstellung der Keilriemenspannung den Motor ab, entfernen Sie die Zündkerzenkappe oder den Netzstecker aus der Steckdose. -
Seite 38: Drehen Oder Ersetzen Der Messer
Achtung: Jeglicher Garantieanspruch ist im Falle von Schäden und Folgeschäden, die aufgrund einer mangelhaften Wartung der Messer entstehen, ausgeschlos- sen. Ziehen Sie gegebenenfalls Ihren autorisierten ELIET-Händler zurate. 11.5.6.1 Vorgehensweise für das umdrehen der Messer warnhinweis: Tragen Sie Handschuhe, denn die Messer sind extrem scharf! • Ziehen Sie vorsorglich das Zündkerzenkabel ab. -
Seite 39: Vorgehensweise Für Das Auswechseln Der Messer
Sind die Messerschneiden nicht zur Messerwelle ausgerichtet, wurden die Messer falsch gedreht. 11.5.6.2 Vorgehensweise für das Auswechseln der Messer Das neue Messerset kann beim ELIET-Händler unter folgender Artikelnummer bestellt werden: BU 401 200 302. warnhinweis: Tragen Sie Handschuhe, denn die Messer sind extrem scharf! • Für das Auswechseln eines abgenutzten Messers wird dieses... - Seite 40 Achtung: Falsch oder schlecht montierte Messer können Defekte und Maschinenschä- den zur Folge haben. Doch auch Bedienpersonen und umstehende Personen sind einer Gefahr ausgesetzt. Achtung: Nach dem Austauschen der Messer müssen innerhalb der ersten 5 Betriebs- stunden alle Bolzen sicherheitshalber festgezogen werden. Wird dies unter- lassen, kann dies ernste Folgen für den Bediener der Maschine haben.
-
Seite 41: Maschine Wegräumen
Farbe bei Ihrem ELIET-Händler. • Lassen Sie den Motor immer abkühlen, bevor Sie die Maschine einlagern. • Lagern Sie die Maschine an einem trockenen und vor Regen geschützten Ort, und bedecken Sie sie gegebenenfalls mit einer Abdeckplane. • Die Maschine muss für Kinder unzugänglich abgestellt werden. • Falls Sie die Maschine im Freien lagern müssen, decken Sie die Maschine sorgfältig mit einer Plane ab. Achten Sie darauf, dass die Maschine keiner Feuchtigkeit (Wasser, Regen) ausgesetzt ist. ELIET empfiehlt Ihnen, die Maschine an einem trockenen Ort zu lagern... -
Seite 42: Technische Fiche
Kapazität 55 mm Ertrag (schnitzelgefüllte Schubkarren/Std.) Messerwelle Stalen as diameter 25mm Messer 20 HS-Stahl (Umkehrbar) 4 Scheiben Häckseltechnologie patentiertes ELIET-Hackbeilprinzip™ Häckselbreite 350 mm Einfüllöffnung 350x300 mm Einfüllhöhe 900 mm Räder (Ø x W / Material) Lufträder 4.00 x 8 Betriebsabmessungen... -
Seite 43: Ce-Konformitätserklärung - Major
En 13683: Garden Equipment –Integrally powered shredders/chippers –Safety Die ELIET-Maschinenfabrik erklärt, eine Risikoanalyse ausgeführt zu haben, womit Sie zur Kenntnis bringt, die Gefahren und Risiken der Maschine zu kennen. Vor diesem Hintergrund wurden die notwendigen Maßnahmen übereinstimmend mit der Maschinenrichtlinie 2006/42/ EG ergriffen, um die umfassende Sicherheit des Benutzers –... -
Seite 44: Anlagen
Anlagen: B1 Liste mit Anzugsmomenten Bolzenkopf lt. DIn 931,912 ed. Gewinde festigkeit 10.9 normale Gewinde 1050 1100 1550 1450 2100 feine Gewinde M8 x 1 M10 x 1,25 M12 x 1,5 M14 x 1,5 M16 x 1,5 M18 x 1,5 M20 x 1,5 M22 x 1,5 M24 x 2... -
Seite 45: B2 Risikoanalyse
B2 Risikoanalyse Im Folgenden lesen Sie eine Zusammenfassung der Gefahren und Risiken, die mit der Aufbe- wahrung, dem Transport oder dem Betrieb dieses Häckslers verbunden sind. Nehmen Sie diese Gefahren zur Kenntnis und vermeiden Sie diese Risiken durch Beachtung der Vorschriften dieser Betriebsanleitung. -
Seite 46: B3 Garantiebedingungen
Maschine, die Ihre Erwartungen und Ansprüche in den kommenden Jahren weit übertref- fen wird. Bei ELIET setzen wir alles daran, dafür zu sorgen, dass unsere Produkte einwandfrei funktionieren. Deshalb haben Sie Anspruch auf eine Garantiezeit von 2 Jahren nach dem Ankauf. - Seite 47 Kaufrechnung gut aufbewahren, bis die Garantiezeit abgelaufen ist. • Schritt 2: Wenn ein Mangel auftritt, muss dies von einem von ELIET anerkannten Fachhändler geprüft werden. Ist der Händler der Ansicht, dass es sich dabei tatsächlich um einen Fabrika- tionsfehler handelt, kann dieser Händler entsprechend den angegebenen Bedingungen die...
-
Seite 49: B4 Major Pto
B4 Major PTO Sicherheitsvorkehrungen • Langer Trichter: Der Trichter des Major PTO ist lang, sodass der Benutzer nicht mit seinen Händen bis zu den Messern reichen kann. Ankoppelung Kardanwelle • Sorgen Sie dafür, dass das Netz des Major geschlossen und festgeklickt ist. Solange das Netz nicht fest angebracht ist, kann die Kardanwelle nicht am Major befestigt werden. - Seite 50 Major PTO • Bei Wartungsarbeiten wird man stets die Kardanwelle abkuppeln. • Um das Sicherheitsnetz zu öffnen, schaltet man zuerst die Kardanwelle aus. Danach kann man den Hebel verschieben, sodass das Netz losgelöst werden kann. Riemenspannung nachstellen • Um die Riemenspannung einstellen zu können, muss man die Schutzhaube abnehmen. Zu diesem Zweck löst man 4 Schrauben M6 (ohne Mutter). Ferner ist diese Haube noch am Chassis mit einer M6-Schraube mit Hutmutter befestigt, sowie einer Schraube M8 vorne an der Haube.
