Der Kunde, der den Ofen betreibt, muss eine "Konformitätsbescheinigung des Rauchabzuges" besitzen (Ministerialerlass Nr. 37 vom 22. Januar
2008). Der Rauchabzug muss nach der Norm UNI 10683 ausgeführt werden.

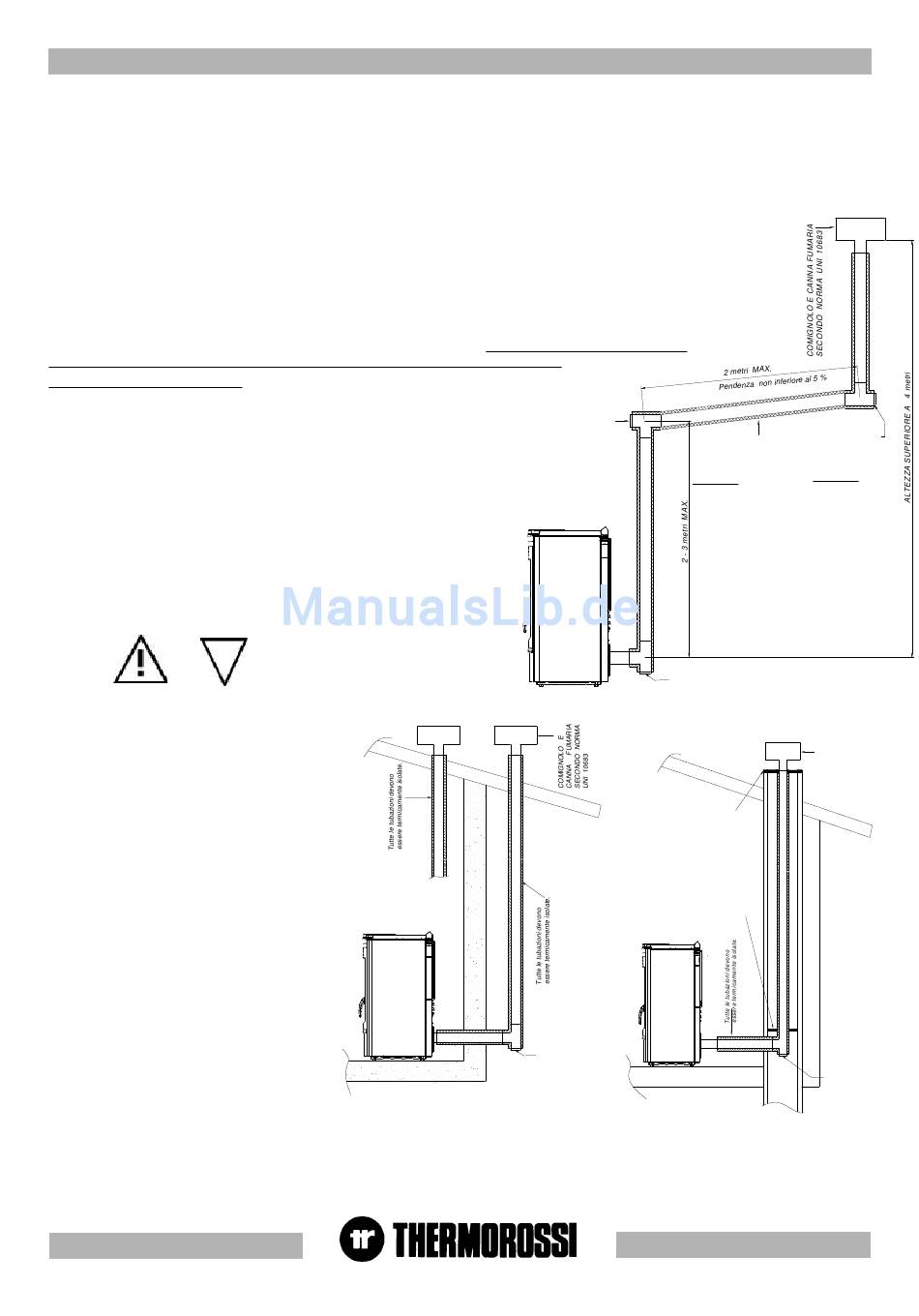

• Der in den folgenden Abbildungen dargestellte Rauchgasabzug ist die optimale Lösung, um die Abführung der Abgase auch dann sicherzustellen,
wenn das Gebläse wegen eines Stromausfalls nicht läuft. Ein Höhenunterschied von mindestens 1.5 Metern zwischen Austritt hinten am Ofen
und dem T—Endstück außerhalb des Gebäudes garantiert die Abführung der Verbrennungsgase im oben beschriebenen Fall (andernfalls
würden sich die Rauchgase im Feuerraum rückstauen und in die Umgebung entweichen. Zudem bestünde Berstgefahr). Die nachstehenden
Abbildungen zeigen die optimale Lösung, wenn für einen Rauchabzug über das Dach oder innerhalb des Rauchkanals
optiert wird. Ist die Abführung der Rauchgase über das Dach beabsichtigt, sollte nach der Abbildung unten links
vorgegangen werden. Einzufügen sind ein T-Stück mit Inspektionsverschluss, der Höhe des Abzugsrohrs angepasste
Verbindungsbügel, ein Rauchkanal, der durch das Dach geführt wird und ein Schornstein als Witterungsschutz.
Soll der klassische gemauerte Abzug benutzt werden, richten Sie sich bitte nach dem Schaubild unten rechts.
Erforderlich sind ein T-Stück mit Inspektionsverschluss und sachgerechte Tragbügel. Wenn der Rauchkanal zu groß
bemessen ist, besteht die Vorschrift, diesem Mangel durch Einziehen eines porzellanemaillierten Rohrs aus Stahl
oder rostfreiem Stahl abzuhelfen, dessen Durchmesser 150 mm nicht überschreitet. Der Rauchabzug muss am
Ein- und Ausgang zum gemauerten Teil sachgerecht abgedichtet werden. Es ist strikt untersagt, am Ende
des Abzugsrohres ein Netz anzubringen, weil dadurch der Betrieb des Ofens
beeinträchtigt werden könnte.
angebracht, Inspektionsöffnungen anzubringen, um ihn - vor allem in den waagerechten
Teilstücken - innen reinigen zu können. Zu diesem Zweck folgen Sie der
schematischen Darstellung. Das oben Gesagte ist unabdingbar, um Asche und
unverbrannte Bestandteile entfernen zu können, die sich entlang dem Abzugskanal
ablagern können. Das Gerät arbeitet in der Brennkammer mit Unterdruck,
während der Rauchabzug zum Kamin einen leichten Druck aufweist.
Folglich ist es unabdingbar, dass die Rauchabführungsanlage
hermetisch dicht ist. Der Rauchgaskanal muss mit sachgerechtem
Material ausgeführt werden, wie: Rohren aus porzellan-emailliertem Stahl,
wobei die einzelnen Verbindungsstellen mit rotem Silikon (beständig gegen
Temperaturen von 350° C) abzudichten sind. Die V erkleidung der Rauchführung
muss mit Dämmstoffen ausgeführt sein (Mineralwolle, Keramikfasern), es
können aber auch vorgedämmte Rohrleitungen verwendet werden.
DER RAUCHABZUG DARF AUSSCHLIESSLICH DEM HIER BESCHRIEBENEN
GERÄT DIENEN.
Alle Teilstrecken der Rauchführen müssen
sich inspizieren und entfernen lassen, um
sie von innen zu reinigen.
ACHTUNG: Wenn der Rauchabzug nicht
ausreichend wärmegedämmt oder zu lang
ist, kann sich Kondenswasser bilden.
Es wird empfohlen, in der Nähe des
Rauchaustritts am Gerät einen
Kondensatablass einzurichten.
Das Gerät darf ausschließlich an eine
einzelne Rauchführung angeschlossen
werden, die für dieses Gerät bestimmt ist.
Wird das Gerät an ein nicht normgerechtes
Rauchabzugssystem angeschlossen,
besteht die Möglichkeit, dass das Gerät
wegen ständiger Überhitzung relativ
schnell zu Schaden kommt:
In diesem Fall werden die schadhaften
Komponenten nicht im Rahmen der
Gewährleistung ausgetauscht.
BEI EINEM KAMINBRAND IST ANZURATEN,
SOFORT DIE FEUERWEHR ZU RUFEN.
S. 42
Sollte der Rauchgaskanal fest eingebaut sein, ist es
INTERNO
ISPEZIONE
LEGENDA
Ispezione
Pendenza noninferiore al 5%
2 - 3 metri MAX
Comignolo e canna fumaria
secondo norma UNI 10683
Tutte le tubazioni devono
essere termicamente isolate
Altezza superiore a 4 m
Lamiera di acciaio a tenuta
stagna
Lastra di copertura
Interno - Esterno
ISPEZIONE
ESTERNO
LAMIERA DI ACCIAIO
A TENUTA STAGNA
ISPEZIONE
ISPEZIONE
Tutte le tubazioni devono
essere termicamente isolate.
LEGENDE
Inspektion
Gefälle nicht unter 5%
MAX. 2 - 3 Meter
Schornstein und
Rauchabzug nach der
Norm UNI 10683
Alle Rohrleitungen
müssen wärmegedämmt
sein
Über 4 m Höhe
Dicht schließendes
Stahlblech
Abdeckplatte
Innen - Außen
COMIGNOLO E
CANNA
FUMARIA
SECONDO NORMA
UNI 10683
LASTRA DI
COPERTURA
ISPEZIONE
