ALARME
Das Gerät ist so programmiert, dass er 7 Alarme von grundlegender Bedeutung ausgeben kann. Die Alarme im Detail:
AL PE
: Dieser Alarm wird ausgelöst, wenn im Betriebszustand WORK die Temperatur auf eine festgelegte Schwelle absinkt:
Dies bedeutet, dass das Gerät wegen fehlender Pellets ausgeht. Zur Aufhebung des Alarms die Taste mit dem
Flammensymbol (1) drücken: Das Gerät leitet eine neue Zündphase ein. Bevor die Phase START wiederholt wird, muss der
Brenntopf entleert und gereinigt werden. Dann ist der Pelletbehälter zu befüllen.
AL AC
: Es wird gemeldet, wenn nach Beendigung der Phase START die Rauchgase eine sachgerechte Temperatur nicht erreicht
haben. Für die Aufhebung des Alarms reicht es aus, die Flammentaste (1) zu drücken: das Gerät leitet daraufhin eine neue
Anheizphase ein. Zunächst muss die Startphase erneut durchlaufen werden. Der Brenntopf ist zu leeren und zu reinigen. Die
aus dem Brenntopf entnommenen Pellets dürfen nicht in den Pelletbehälter gegeben werden.
AL OP
: dieser Alarm tritt auf, wenn der Rauchkanal teilweise zugesetzt ist. Für die Aufhebung des Alarms muss mit dem Schalter
0-1, der sich hinten auf dem Gerät befindet, die Stromversorgung des Gerätes unterbrochen und wieder hergestellt werden.
Vor dem Wiedereinschalten des Gerätes ist zu prüfen, ob Störungen vorliegen, etwa ein zusitzender Rauchkanal oder eine
offene Feuerraumtür. Diese Störungen sind zu beheben.
AL T max
: Wird angezeigt, wenn am Gerätekorpus Übertemperaturen von mehr 125°C auftreten. Nach der Feststellung und Lösung der
Ursachen, die zur Übertemperatur geführt haben, muss auf der Rückseite der Plastikdeckel des Knopfes für die Rückstellung
des Thermostats abgeschraubt werden, dann diesen Knopf betätigen (das Gerät muss dabei unbedingt abgekühlt sein). Für die
Aufhebung des Alarms muss mit dem Schalter 0-1, der sich hinten auf dem Wärmeerzeuger befindet, die Stromversorgung des
Gerätes unterbrochen und wieder hergestellt werden.
AL SMOKE TEMP SENSOR : Diese Meldung erscheint, wenn das Thermoelement für die Rauchgase schadhaft ist oder fehlt; in diesem Fall
AL SMOKE FAN
AL SMOKE RPM SENSOR
.
11
11
11
11
11

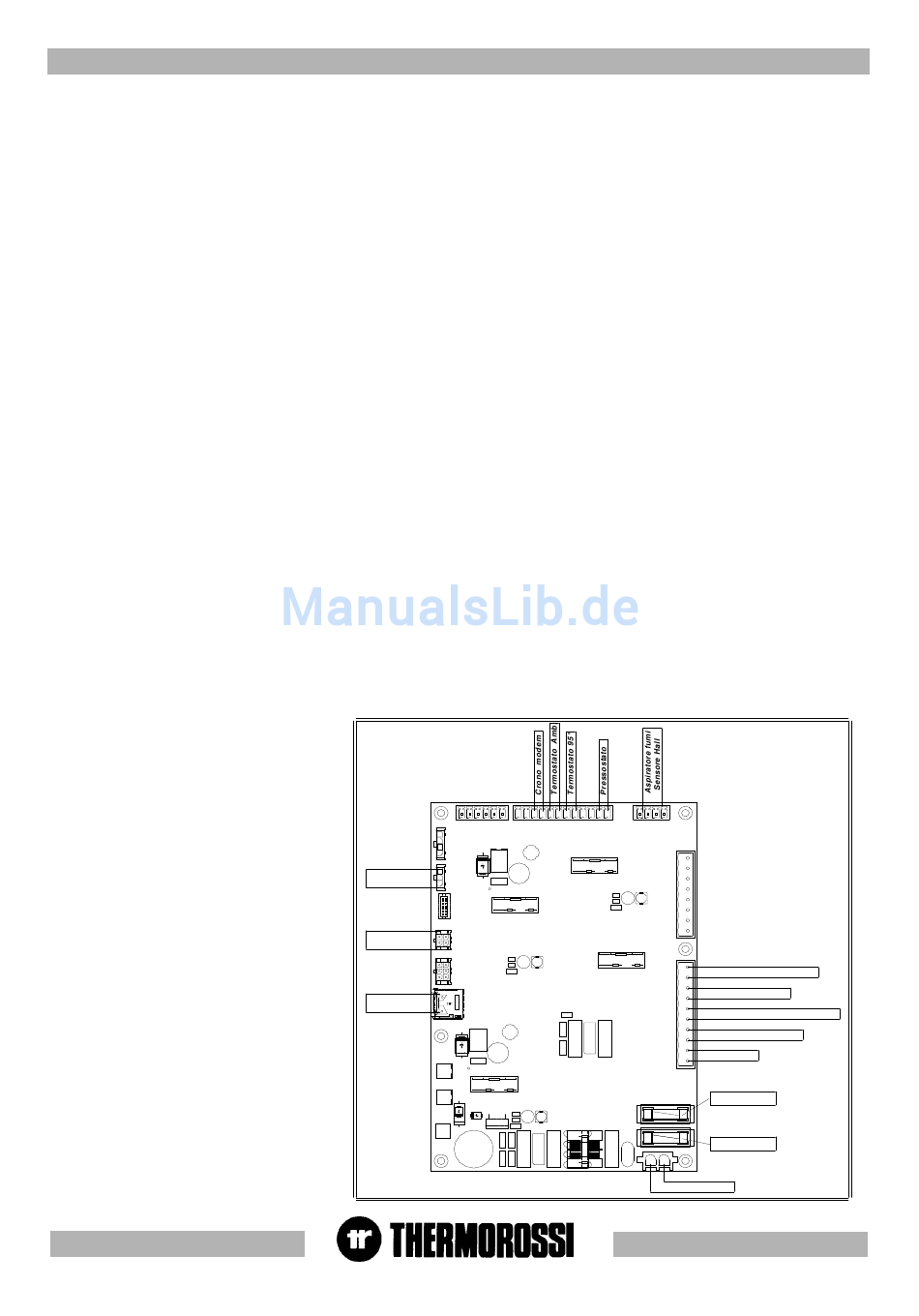

ELEKTRISCHES SCHALTBILD
ELEKTRISCHES SCHAL
ELEKTRISCHES SCHAL
ELEKTRISCHES SCHAL
ELEKTRISCHES SCHAL
LEGENDE
LEGENDA
Thermoelement
Termocoppia
Bedienfeld
Pannello Comandi
Steckanschluss für SD-
Connettore per Micro SD card
Microcard
Crono modem
Zeitthermostat Modem
Termostato Amb.
Raumthermostat
Termostato 95°
Thermostat 95°
Pressostato
Druckschalter
Asapiratore fumi sensore Hell
Rauchabsaugung Hall-Sensor
Motoriduttore - spia verde
Getriebemotor - Grüne Anzeige
Termostato riarmo
Entriegelbarer Thermostat
Aspiratore fumi 220V 50 Hz
Rauchabsaugung 220V 50 Hz
Ventilatore Ambiente
Raumluftgebläse
Resistenza
Heizpatrone
Fusibile 3.15 A
Schmelzsicherung 3.15A
wenden Sie sich bitte an den technischen Kundendienst.
: Dieser Alarm tritt ein, wenn der Drehzahlsensor der Rauchgasabsaugung eine sehr geringe Drehzahl misst:
Die Öffnung A3, die Rauchführungen und den Rauchabzug reinigen (siehe Abschnitt 8). Sollte das Problem wiederholt
auftreten, wenden Sie sich bitte an den technischen Kundendienst.
: Dieser Alarm tritt ein, wenn der Drehzahlsensor der Rauchgasabsaugung keine Drehung feststellt: Die
Rauchabsaugung funktioniert nicht; bitte wenden Sie sich an den technischen Kundendienst
