THERMOROSSI Insert Line 490 Installations-, Betriebs- Und Wartungsanleitung Seite 23

Aletta
H

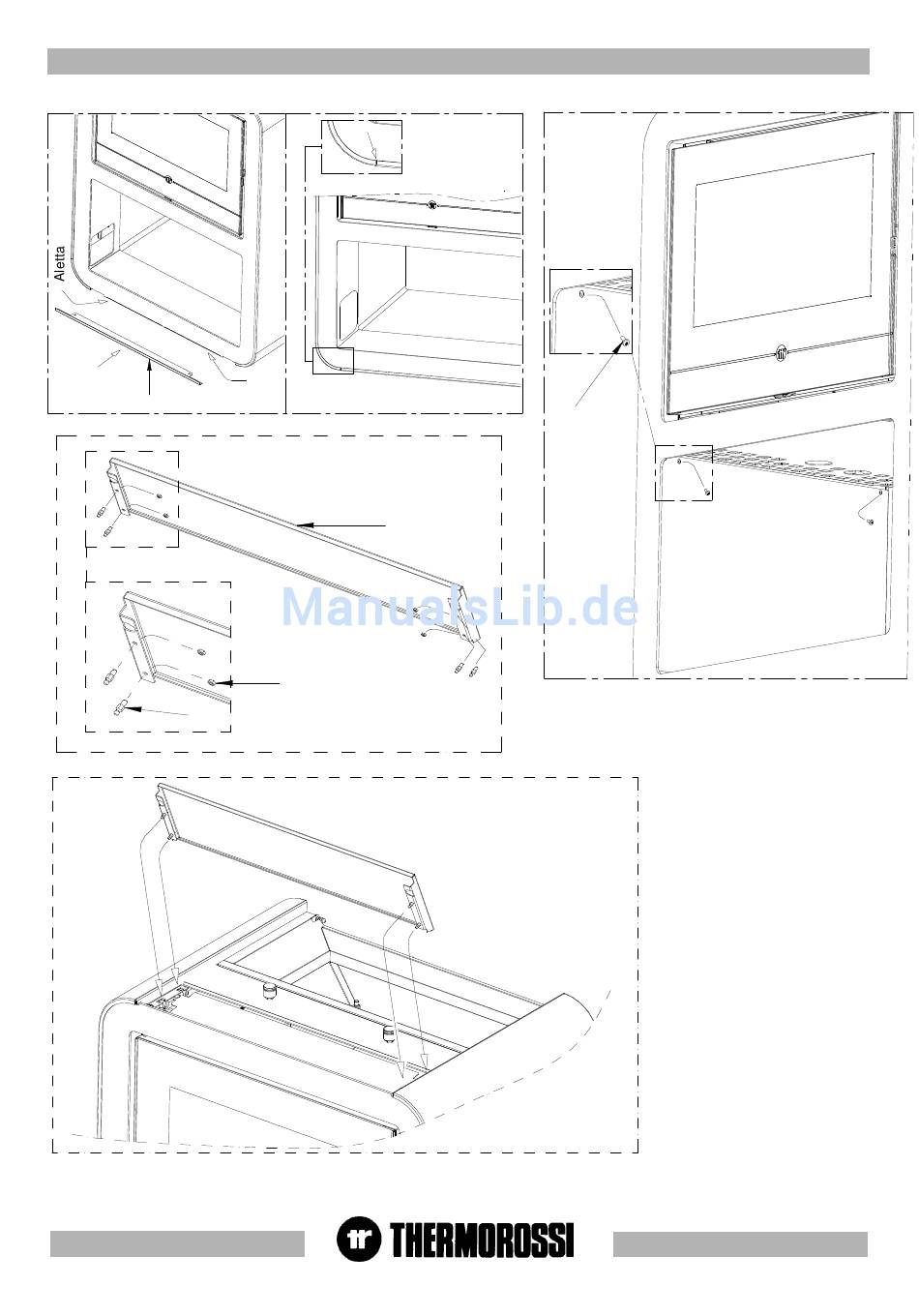

Figura 5
I
L
Figura 6
N
M
-Dann das untere Profil H einfügen, indem
man die Flügel zum Anhängen an den Ofen
Figura 7
mithilfe eines Schlitzschraubendrehers leicht
verformt (Abbildung 5).
- Dann den zusammengesetzten offenen
Bereich A bis ganz hinten einschieben
(Abb. 1).
- Den offenen Bereich A mit den Schrauben
I (3.9x9.5) fixieren (Abbildung 6).
- Jetzt wird die vordere Abdeckung L mit
den Federstiften M (M5) und den
zugehörigen Muttern N (M5) vormontiert.
(Abb. 7).
- Die vormontierte vordere Abdeckung jetzt
am Ofen befestigen (Abbildung 8).
Figura 8
S. 23
