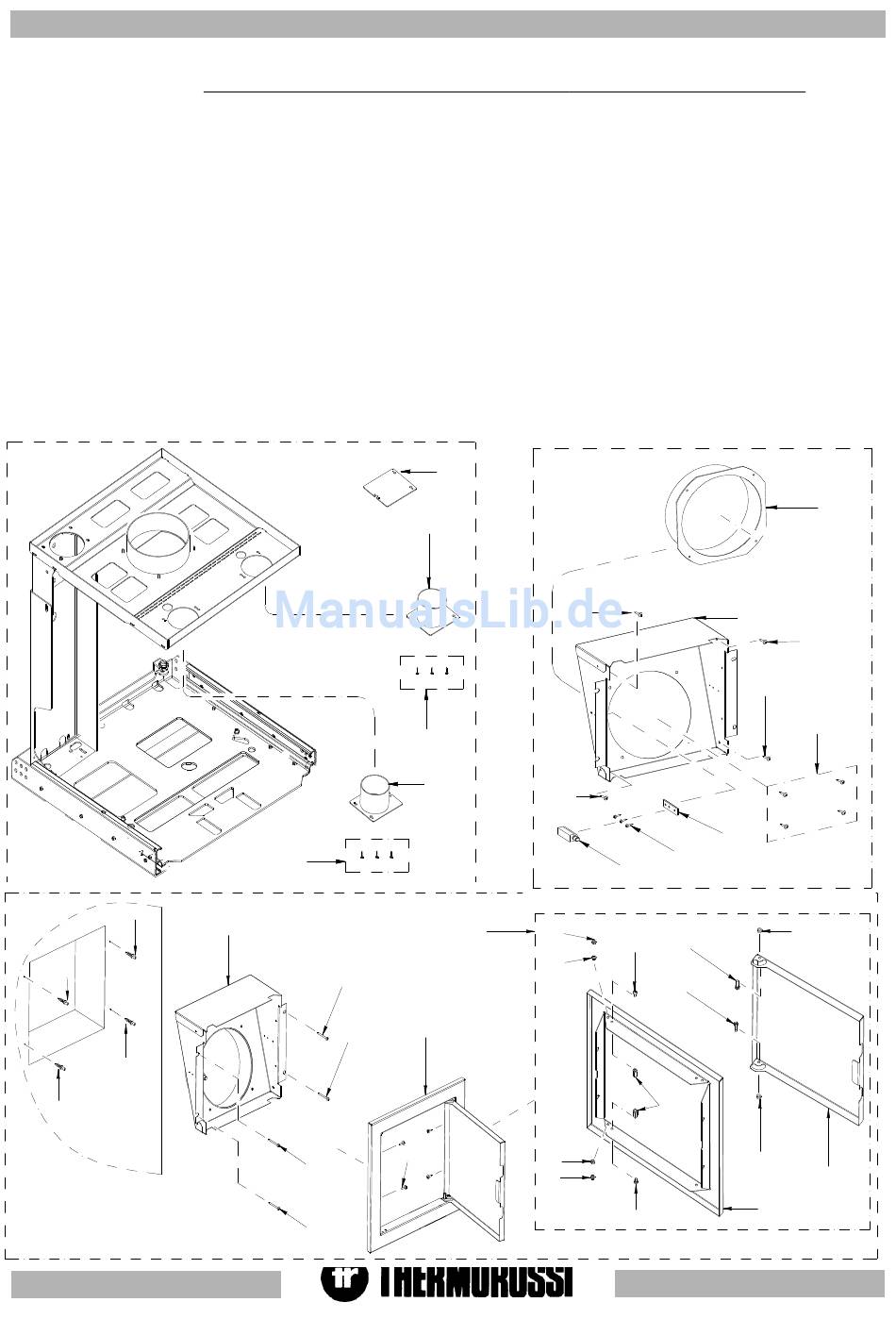

- Nun die Halterung H mit den beiliegenden Schraubelementen F (Zylinderschraube M6x12) und D (Mutter M6) befestigen (siehe Abbildung 4).
- Dann das Bundstück I mit den beiliegenden Schraubelementen L (schwarze Halbrundschraube mit integrierter Unterlegscheibe 3.9x13)
anbringen (siehe Abbildung 5). ACHTUNG: Es ist sehr wichtig, dass das Bundstück so installiert wird, wie in Abbildung 5 gezeigt.
- Im Anschluss die Kragenbuchsen T für die Kanalisierung mit den Schraubelementen L (schwarze Halbrundschraube mit integrierter
Unterlegscheibe 3.9x13) befestigen (siehe Abbildung 6). Wird nur die Kragenbuchse T für die Kanalisierung benutzt, muss der nicht
verwendete Ausgang mit der Abdeckung T1 verschlossen werden, die am Wärmeerzeuger zu befestigen ist.
- Die Halterung der Zufuhrleitung AD und das Bundstück AC mit den Schraubelementen AE (Zylinderschrauben + 3,9X9,5) anbringen.
Anschließend den Push-Pull-Magneten AH und die kleine Blechbasis AF mit den Schraubelementen AG (Zylinderschraube+ 2,9X9,5) fixieren.
Der Push-Pull-Magnet AH kann je nachdem, ob sich die Beschickungstür nach rechts oder links öffnet, auf der rechten oder linken Seite
angebracht werden (siehe Abbildung 7)
- Jetzt die zuvor zusammengefügte Halterung AM (siehe Abbildung 8) mit den 4 Dübeln und Schrauben AI (Dübel nicht im Lieferumfang
enthalten) an der Abzugshaube des Kamins befestigen.
- Anschließend die vollständige kleine Tür AN aus den folgenden Elementen zusammensetzen: der kleinen Tür AN1, der Halterung AN2, den
Muttern AN3 (M4), den Schrauben AN4 (Zylinderschraube + 4x16), den Schrauben AN6 (Zylinderschraube + 4x6), den sechskantigen
Distanzstücken AN7 und den Muttern AN 5 (M4) (Abbildung 8).
- Zum Schluss die zusammengefügte Tür AN mit den Schrauben AO (Zylinderschraube+3,9x9,5) an der Halterung AM anbringen (Abb. 8).
- Das Zufuhrrohr und die Kanalisierungsrohre anbauen, wie in Abbildung 9 gezeigt. Das Zufuhrrohr AA (Spiralrohr, D.180 im Lieferumfang
enthalten) muss mit den beiden Rohrschellen AB (die Schellen - D.180 - sind Teil des Lieferumfangs) fixiert werden. Die Kanalisierungsrohre
(nicht im Lieferumfang enthalten) müssen nach den folgenden Regeln installiert werden:
- Verengungen oder Einschränkungen des Querschnitts sind genauso zu VERMEIDEN, wie scharfe Kurven oder abfallende Teilstücke in
den Rohrleitungen.
- Waagerechte Teilstücke sollten auf das Nötigste BESCHRÄNKT werden.
- Zu verwenden sind innen glatte Rohrleitungen aus einem Material, das Dauertemperaturen von nicht unter 150 °C standhält.
- Die Rohrleitungen mit Mineralwolle (die gegen Temperaturen von mindestens 150°C beständig ist) DÄMMEN.
