THERMOROSSI Insert Line 490 Installations-, Betriebs- Und Wartungsanleitung Seite 22

Genau nach den obigen Hinweisen können die folgenden Kanalführungen hergestellt werden:
Für das Modell Cuba 12 :
Für das Modell Cuba 10 :
4.9 4.9 4.9 ANBRINGUNG DER VERKLEIDUNG BEI DEN MODELLEN CUBA 10 UND CUBA 12 ANBRINGUNG DER VERKLEIDUNG BEI DEN MODELLEN CUBA 10 UND CUBA 12 ANBRINGUNG DER VERKLEIDUNG BEI DEN MODELLEN CUBA 10 UND CUBA 12
4.9 4.9 ANBRINGUNG DER VERKLEIDUNG BEI DEN MODELLEN CUBA 10 UND CUBA 12 ANBRINGUNG DER VERKLEIDUNG BEI DEN MODELLEN CUBA 10 UND CUBA 12
(sie wir (sie wir (sie wird im zusammeng d im zusammeng d im zusammenge e e e e bauten Zustand g d im zusammeng
(sie wir (sie wir d im zusammeng
ACHTUNG: Die lackierten Verkleidungen sind empfindlich und müssen äußerst umsichtig mit Handschuhen aus schonender Feinbaumwolle
verbracht werden.
Für die Reinigung verwenden Sie bitte Mikrofasertücher für empfindliche Oberflächen wie etwa Linsen, Brillen, Monitore, darüber hinaus nur
Wasser. Das Gerät wird mit vormontierter Verkleidung geliefert. Nachstehend finden Sie trotzdem Informationen zur Anbringung der Verkleidung.

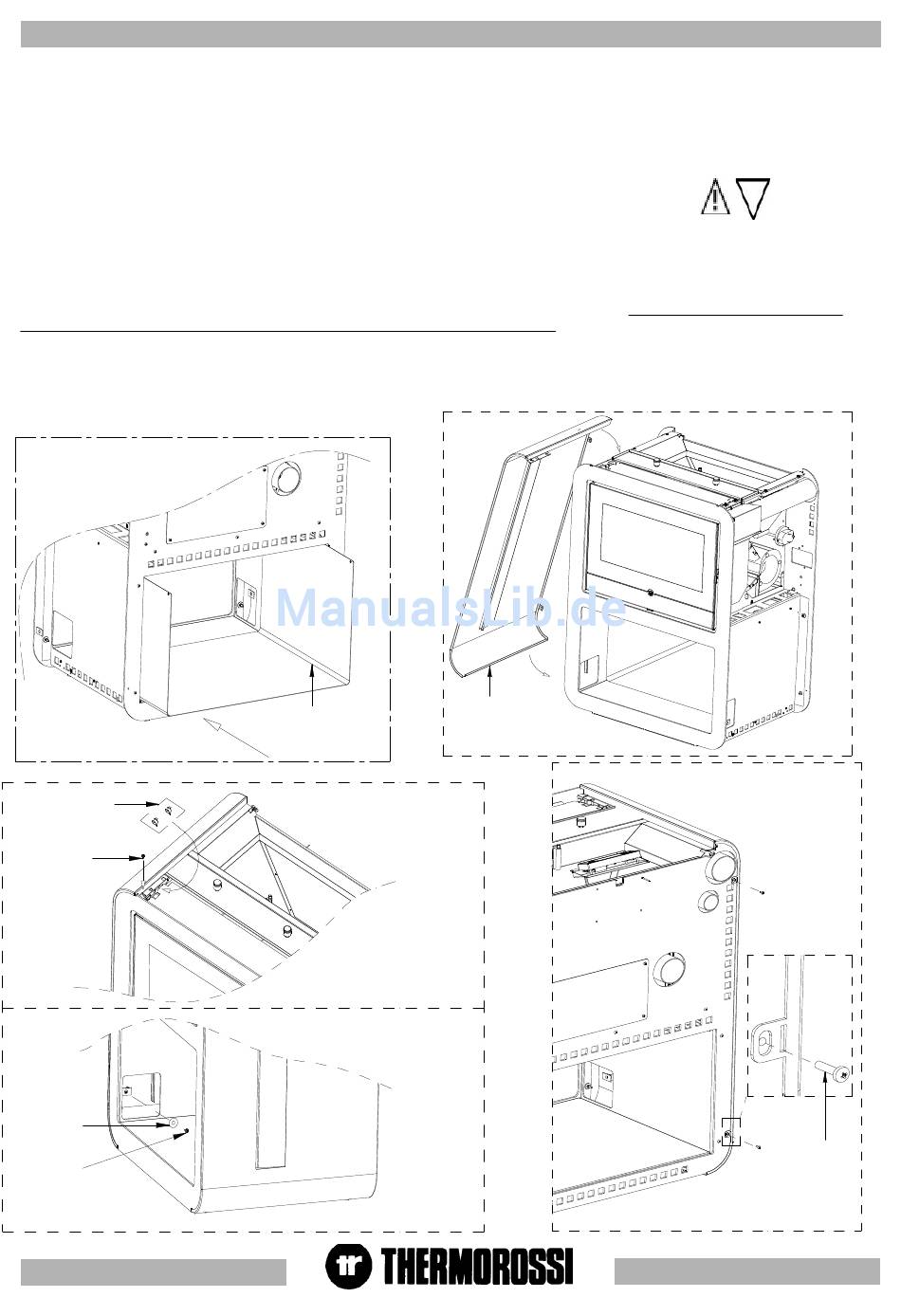

- Zunächst ist der offene Bereich A vom hinteren Teil des Gerätes aus einzufügen und zu montieren. ACHTUNG: Dieser Bereich ist nicht
symmetrisch; die Vorderseite liegt dort, wo das Langloch näher am Blechabschluss liegt. Den offenen Bereich nicht ganz einschieben, sondern
etwa 10 cm von der Front entfernt halten (Abbildung 1).
- Nun das Gerät unter Beachtung der in Abschnitt 4.1 angegebenen Mindestabstände in seine endgültige Position bringen.
- Die Seitenteile B mit den Teilen D (Halbrundschraube mit integrierter Unterlegscheibe 3.9x13), C (Feder für Einsatz M5), E (Unterlegscheibe
5x20) und G (Zylinderschraube 5x16) nach den Ausführungen in den Abbildungen 2, 3 und 4 anfügen.
C
D
E
F
S. 22
- 16 Meter Länge über 1 Ausgang
- 6 Meter Länge über 3 Ausgänge
- 8 Meter Länge über 1 Ausgang
bauten Zustand g bauten Zustand gelief bauten Zustand g elief eliefer elief ert) t) t) t) t) er er
bauten Zustand g elief er
A
Figura 1
Figura 3
- 8 Meter Länge über 2 Ausgänge
- 4 Meter Länge über 4 Ausgänge
- 4 Meter Länge über 2 Ausgänge
B
Figura 2
G
Figura 4
