THERMOROSSI Insert Line 490 Installations-, Betriebs- Und Wartungsanleitung Seite 15

Wird nicht kanalisiert, ist beim Modell Insert Line 600 einer der beiden Kanalisierungsausgänge im oberen Bereich des Heizeinsatzes zu
verschließen.
Wird unter Nutzung nur eines Ausgangs kanalisiert, ist mit der beiliegenden Abdeckung sowohl beim Modell Insert Line 490, als auch bei
Insert 600 einer der beiden Ausgänge zu verschließen, die sich im oberen Teil des Heizeinsatzes befinden.
BEIM MODELL INSERT 490 KANN NICHT DIE GESAMTE LUFT NUR NACH HINTEN ODER NUR NACH VORNE GEFÜHRT
WERDEN: Das Verhältnis des kanalisierten Luftstroms zwischen vorne und hinten ist festgelegt und hängt von der am Bedienfeld
eingestellten Gebläsestufe ab. Soll die kanalgeführte Heißluft gedrosselt werden, muss ein verstellbares Gitter aus Aluminium oder
Kunststoff, das Temperaturen von mindestens 150°C st andhält, am Ende des Kanalrohres angebracht werden.
- Genau nach den obigen Hinweisen können die folgenden Kanalführungen hergestellt werden:
Für Insert Line 600 :
Für Insert Line 490 :
Wird nicht kanalisiert, sind beim Modell Insert Line 490 beide Kanalisierungsausgänge im oberen Bereich des Heizeinsatzes zu verschließen.

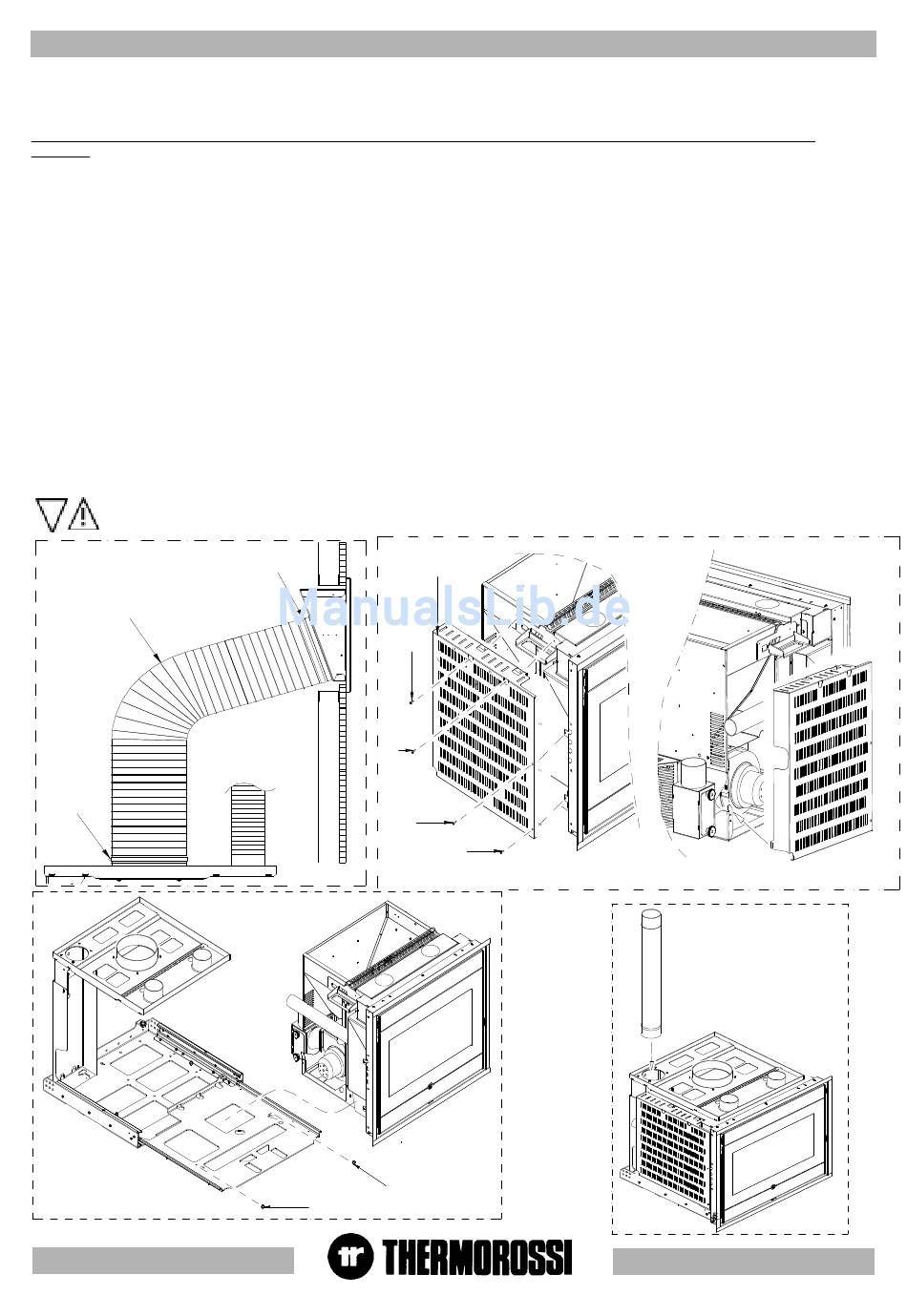

- Jetzt werden die Seitenteile der Verkleidung V abgenommen, indem man die 4 Schrauben Z (Zylinderschraube + 3,9x9,5) ausdreht und den
Heizeinsatz im hinteren Teil abhängt (siehe Abbildung 10).
- Dann den Heizeinsatz über der mobilen Basis positionieren und mit den 2 Schrauben U (Gewindestift mit Innensechskant M6x10 mit den
zugehörigen Unterlegscheiben) an der Basis fixieren (Abbildung 11).
- die zuvor abgenommenen Seitenteile der Verkleidung V wieder anbringen, indem man die 4 Schraubelemente Z (Zylinderschraube +
3,9x9,5) benutzt und den Heizeinsatz im hinteren Teil anhängt (siehe Abbildung 10).
- Dann den Heizeinsatz bis hinten einschieben (beim Einrasten ist ein Klicken zu vernehmen).
- Als Letztes den Rauchkanal an den Heizeinsatz anschließen (siehe Abbildung 12). Für diesen Schritt und um das T-Stück des Einsatzes zu
reinigen, muss auf der linken Seite der Kaminhaube eine Öffnung eingelassen werden (beachten Sie die Angaben in Abschnitt 4.1.)
Ohne diese Öffnung erlischt augenblicklich die Gewährleistung für das Gerät:
ACHTUNG: Die Anlage muss so beschaffen sein, dass sich der Einsatz für technische Eingriffe herausnehmen lässt.
ACHTUNG: Es ist streng untersagt, den Einsatz herauszunehmen, wenn er mit dem festen Schnellbausatz installiert
worden ist.
AA
AB
- 16 Meter Länge über 1 Ausgang
- 6 Meter Länge über 3 Ausgänge
- 8 Meter Länge über 1 Ausgang
AB
Z
Z
Z
Figura 9
U U
U U
- 8 Meter Länge über 2 Ausgänge
- 4 Meter Länge über 4 Ausgänge
- 4 Meter Länge über 2 Ausgänge
V
Z
Figura 11
Figura 10
F ig u ra 1 2
S. 15
