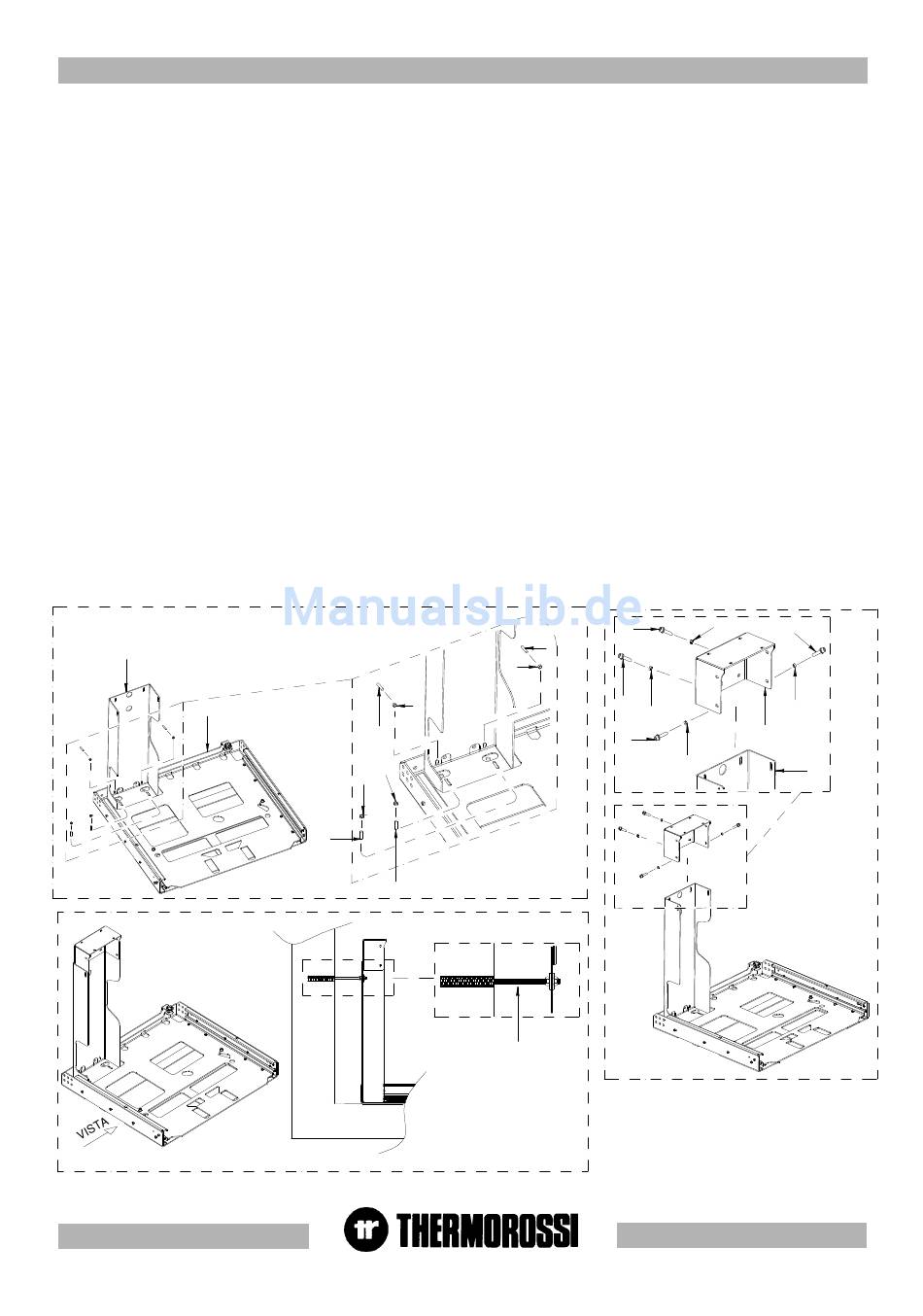

Nachdem die Basis des Heizeinsatzes positioniert und befestigt worden ist (siehe Abschnitt 4.1 und 4.2), muss der "bewegliche Schnellbausatz
folgendermaßen montiert werden:
- Den Bügel A mit den beiliegenden Schraubelementen C (Gewindestift mit Innensechskant M6x20) und D (Mutter M6) an der feststehenden Basis B
anbringen (siehe Abbildung 1).
- Nun die Halterung E mit den beiliegenden Schraubelementen F (Zylinderschraube M6x12) und D (Mutter M6) am Bügel A befestigen (siehe Abbildung 2).
Verwenden Sie stets die oberen Bohrungen. Falls es beim Modell Insert Line 490 Platzprobleme in der Haube gibt, können die oberen Bohrungen
verwendet werden (in diesem Zusammenhang siehe auch die Abbildung 7).
- Es ist nun ratsam, den Bügel A nach den Angaben aus Abbildung 3 an der Wand zu fixieren. Verwenden Sie dazu Verbundmörtel mit zugehöriger
Gewindestange und Muttern (die Eisenwaren gehören nicht zum Lieferumfang).
- Nun die Halterung E mit den beiliegenden Schraubelementen F (Zylinderschraube M6x12), D (Mutter M6) und L (schwarze Halbrundschraube mit
integrierter Unterlegscheibe 3.9x13) befestigen (siehe Abbildung 4). Die Halterung H kann umgekehrt installiert werden, sollte die Haube so beschaffen
sein, dass die Angaben aus Abbildung 5 nicht befolgt werden können.
- Nun die Halterung M mit den beiliegenden Schraubelementen F (Zylinderschraube M6x12) und D (Mutter M6) montieren (siehe Abbildung 6).
- Nur beim Modell Insert Line 490 und nur falls eine Installation andernfalls nicht möglich ist, kann die Halterung H installiert werden, indem man diese so
zuschneidet, wie in Abbildung 7 gezeigt und indem man anschließend den Bügel I1 mit den beiliegenden Schraubelementen F (Zylinderschraube M6x12)
, D (Mutter M6) und L (schwarze Halbrundschraube mit integrierter Unterlegscheibe 3.9x13) anbringt (siehe Abbildung 7).
- Anschließend die Halterung M mit den beiliegenden Schraubelementen F (Zylinderschraube M6x12) und D (Mutter M6) befestigen (siehe Abbildung 7).
- Im Anschluss die Kragenbuchsen T für die Kanalisierung mit den Schraubelementen L (schwarze Halbrundschraube mit integrierter Unterlegscheibe
3.9x13) befestigen (siehe Abbildung 8). Wird nur die Kragenbuchse T für die Kanalisierung benutzt, muss der nicht verwendete Ausgang mit der
Abdeckung T1 verschlossen werden, die am Wärmeerzeuger zu befestigen ist.
- Nun die Kanalisierungsrohre anbringen, wie gezeigt. Die Kanalisierungsrohre (nicht im Lieferumfang enthalten) müssen nach den folgenden Regeln
installiert werden:
- Verengungen oder Einschränkungen des Querschnitts genauso zu VERMEIDEN wie abrupte Kurven oder abfallende Teilstücke in den
Rohrleitungen.
- Waagerechte Teilstücke sollten auf das Nötigste BESCHRÄNKT werden.
- Zu VERWENDEN sind innen glatte Rohrleitungen aus einem Material, das Dauertemperaturen von mehr als 150 °C standhält.
- Die Rohrleitungen mit Mineralwolle (die gegen Temperaturen von mindestens 150°C beständig ist) DÄMMEN.
Wird nicht kanalisiert, ist beim Modell Insert Line 600 einer der beiden Kanalisierungsausgänge im oberen Bereich des Heizeinsatzes zu verschließen.
Wird unter Nutzung nur eines Ausgangs kanalisiert, ist mit der beiliegenden Abdeckung sowohl beim Modell Insert Line 490, als auch bei Insert 600
einer der beiden Ausgänge zu verschließen, die sich im oberen Teil des Heizeinsatzes befinden.
