O
P
R Q
S

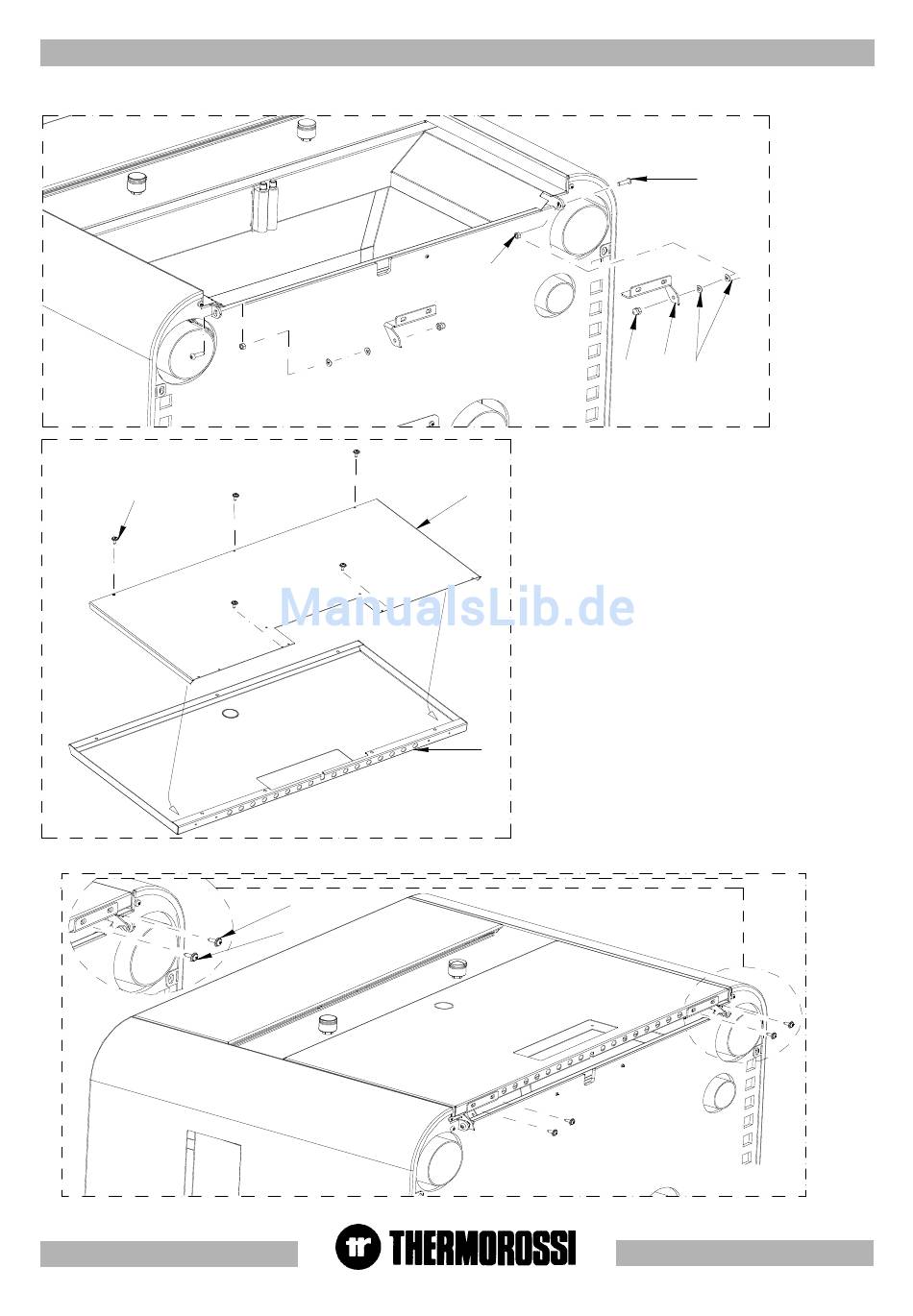

Figura 9
- Die Scharniere R sind bereits am Gerät angebracht. Nur für den
Fall, dass sie zu einem späteren Zeitpunkt installiert werden
müssen, wird hier die Vorgehensweise beschrieben:
Die beiden Scharniere R am Gerät anbringen. Zunächst die
U
D
Schraube O (Linsenschraube mit Innensechskant 5x18) und die
zugehörige Mutter P (M5) am Gerätepfosten befestigen
(Abbildung 9). Dann das Scharnier R mit den Unterlegscheiben Q
(Wellscheibe D.6) und der Mutter S (selbstsichernd M5)
(Abbildung 9) zusammenbauen.
- die Behälterabdeckung T mit den Schrauben D
(Halbrundschraube mit integrierter Unterlegscheibe 3.9x13) am
Gehäuse U vormontieren (Abb. 10).
- Anschließend die vorher mit den Scharnieren R
zusammengefügte Abdeckung über die Schrauben D
(Halbrundschraube mit integrierter Unterlegscheibe 3.9x13) fest
mit dem Gerät verbinden (Abbildungen 11 und 12).
- Nun das Bedienfeld mit den Schrauben V (Halbrundschraube mit
integrierter Unterlegscheibe 3.9x13) an die Behälterabdeckung
montieren (Abbildung 13). Sorgfältig prüfen, ob das Kabel des
Bedienfeldes beim Öffnen und Schließen der Behälterabdeckung
T
gespannt ist. Wenn das Kabel zu lang ist, wird es in das Gerät
geschoben, indem man den in Abbildung 15 gezeigten Verschluss
öffnet und das Kabel dann nach unten zieht.
- Jetzt die Höhe der 2 Push-Pull-Magneten und anschließend
prüfen, ob sie richtig funktionieren (Abbildung 14).
Figura 10
D
D
F ig u ra 1 1
S. 24
