10 Montage der mechanischen Teile
10.14

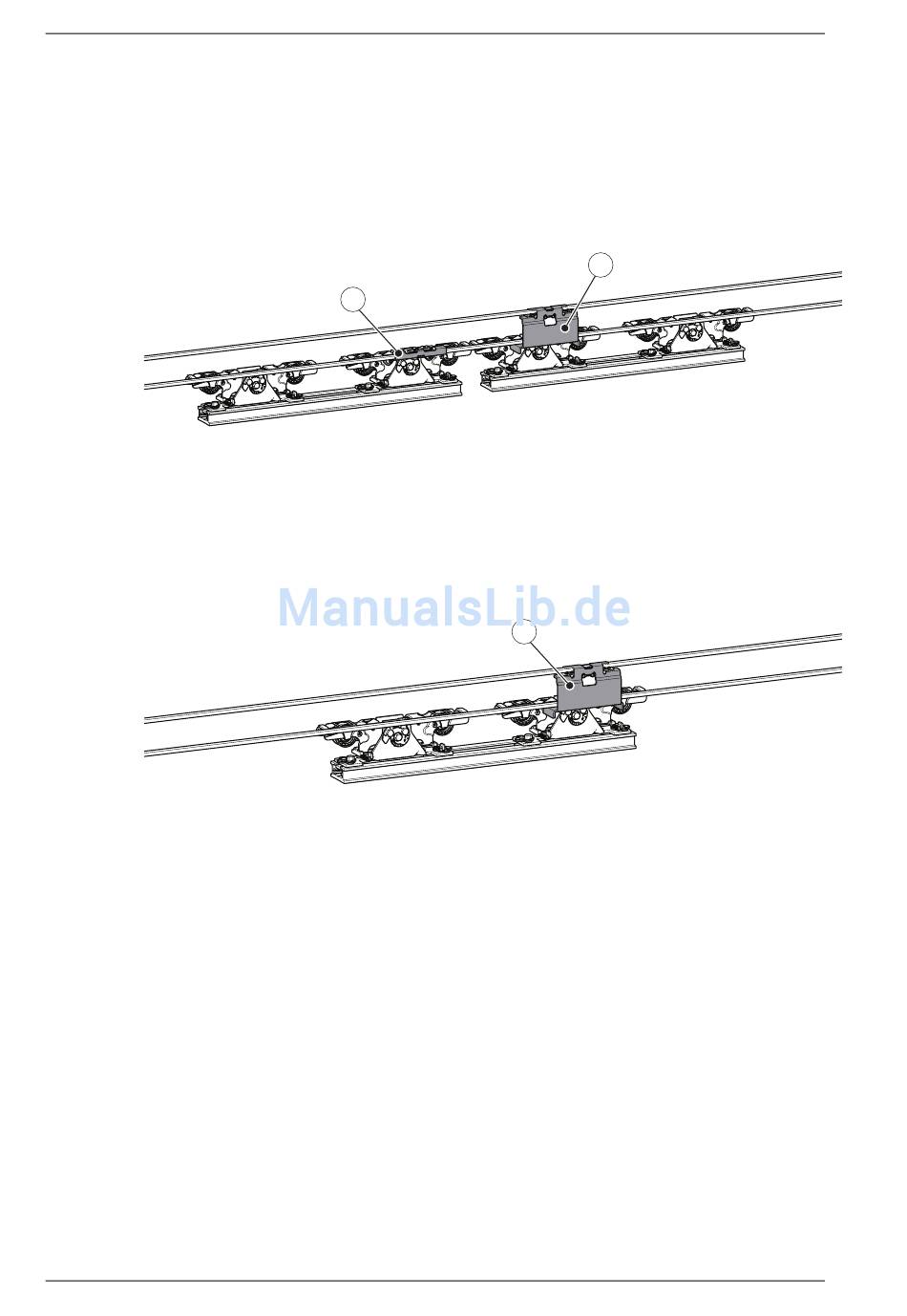

Platzierung der Zahnriemenhalterung
Für zweiflügelige und links öffnende Einzeltüren
Die obere Zahnriemenhalterung muss an der Rollenhalterung an der Vorderkante der rechten Tür
angebracht werden.
Die untere Zahnriemenhalterung muss an der Rollenhalterung an der Vorderkante der linken Tür
angebracht werden.
Für rechts öffnende Einzeltüren
Die obere Zahnriemenhalterung muss an der Rollenhalterung an der Hinterkante der Tür angebracht
werden.
Hinweis: Mit einer max. Kraft von 7 Nm festziehen.
36
2
1
2
1
Ausgabe vom 2016-03-14
1
Obere Zahnriemenhalterung
Untere Zahnriemenhalterung
1
Obere Zahnriemenhalterung
1009203-EMDE-6.0
