3. MECHANISCHE INSTALLATION

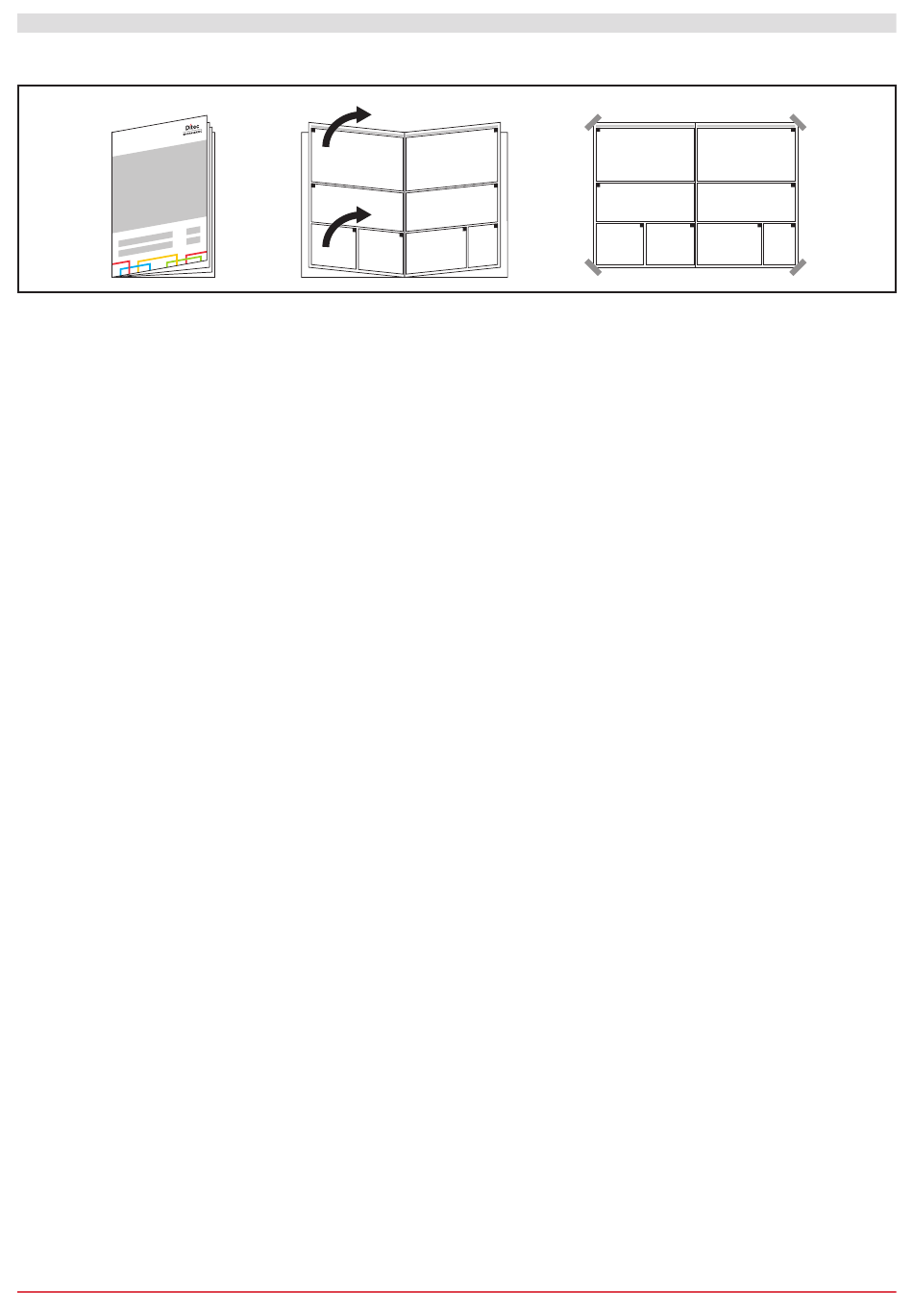

Siehe die entsprechenden Zeichnungen für die mechanische Installation auf Seite 26 - 27 (das mittlere Blatt lässt
sich herausnehmen)
3.1 Anfängliche Überprüfungen (Abb.1)
• Die Abmessungen der Öffnung mit den Tormaßen vergleichen. Bei Installation in der lichten Durchgangsbreite die
erforderlichen Toleranzen berücksichtigen. Prüfen, ob mögliche Hindernisse die Montage behindern.
• Sicherstellen, dass die Auflageflächen vollkommen eben sind. Gegebenenfalls mit geeigneten Passscheiben ausgleichen.
• Die Strukturbeschaffenheit der Wandöffnung überprüfen: die sichere Verankerung mittels Bügel oder Dübel muss
gewährleistet sein. Sollte die Konsistenz ungenügend oder zweifelhaft sein, muss eine entsprechende selbsttragende
Metallstruktur angefertigt werden.
3.2 Befestigung der Seitenpfosten (Abb.2)
• Den gesamten Platzbedarf des Querbalkens (LT) messen und die Position der Seitenpfosten markieren.
• Die Abdeckungen der Pfosten entfernen und die Sockeln der Pfosten an den gekennzeichneten Stellen mit Dübeln der
Größe M8 befestigen (Abb.4).
• Die Seitenpfosten ins Lot bringen und laut Bezug (A) bei Außenbügeln oder laut Bezug (B) bei Befestigung auf der
Innenseite der Stütze befestigen. Dübelgröße M8. Die Diagonalen prüfen.
Den Seitenpfosten auf Höhe des Gleitbereichs des Gegengewichtes (C) nicht anbohren.

3.3 Montage des Querbalkens

• Die an den Enden des Querbalkens vormontierten Bolzen M8 entfernen.
• Den Querträger mit entsprechendem Hebezeug heben.
• Den Querbalken auf den Seitenpfosten auflegen, die Befestigungsbolzen wieder einsetzen und festziehen (Abb.3).
• Bei Toren mit PL > 4000 wird empfohlen, den Querbalken in der Mitte zu befestigen (um eine unschöne Verbiegung der
Konstruktion zu vermeiden).

3.4 Vorbereitung des Querbalkens

• Unter Bezugnahme auf die (Abb.5A-5B) das Vorgelegerad des Riemens je nach Position des Torbehangs positionieren. Die
Standardposition wird in (Abb.5A) gezeigt. Bei Ditec Traffic C wird bei Position "5B"der Torbehangs auf dem Vierkantrohr
in die entgegengesetzte Richtung zurückgespult.
• Sollte das Vorgelegerad des Riemens nicht in der Position wie in "5A" gezeigt gehalten werden können, das Rad durch
Ausschrauben des Bolzens M8 entfernen und das Vorgelegerad des Riemens in der gewünschten Position neu montieren.
Nach der Befestigung prüfen, ob sich das Rad frei dreht. Den Vorgang für jede Halterung wiederholen

3.5 Montage des Torbehangs

• Den Torbehang in die Seitenpfosten einsetzen und anheben, dabei prüfen, ob die Riemenringe richtig positioniert sind.
• Mithilfe der beigepackten Bolzen M8 die Verbindungsmuffe des Torbehangs am Querbalken befestigen (Abb.6).
• Den Torbehang vorsichtig ganz herunterlassen. Bei Ditec Traffic C mit modularem Torbehang: ggf. die Länge des Torbehangs
regulieren, indem der Behang um das Kupplungsrohr gewickelt wird.
• Die Heberiemen des Torbehangs abrollen. Sicherstellen, dass noch mindestens 2 Umdrehungen auf der Wickeltrommel
bleiben. (Abb.9)
• Die Riemen durch die bereits entlang des Torbehangs vorbereiteten Riemenringe ziehen. (Abb.7)
• Die Riemenenden mithilfe der am 1. Rohr angebrachten Bügeln befestigen. (Abb.7)
• Die Rohre mit den Plastikschalen befestigen, damit sie seitlich nicht verrutschen können (Abb.8) am 1. Rohr sind die Schalen
bereits befestigt.

3.6 Montage der Gegengewichte

• Das Gegengewicht mit einem geeigneten Hebezeug (Stapler) anheben.
• Die Riemen abrollen und um die Vorgelegescheiben legen. Den Riemen um den oberen Bolzen fädeln und mit der
entsprechenden Platte arretieren, dabei das Gegengewicht ca. 200 mm vom oberen Endanschlag entfernt halten. (Abb.9)
• Mithilfe der 4 unteren Elemente des Gegengewichts die Feineinstellung der Ausbalancierung durchführen. (Abb.9)

3.7 Montage des Notstopp-Entriegelungshebels (Extra)

• Der Notstopp-Entriegelungshebel muss in einem Abstand von mindestens 1,8 m zum Boden montiert werden (Abb.10, 11).
• Die Antriebslitze in den Zwischenräumen verstauen und mit der Bremse des Getriebemotors verbinden (Abb.12, 13).
• Die Funktionstüchtigkeit der Vorrichtung prüfen; bei Betätigen des Hebels muss sich der Torbehang ungehindert heben.
• Bei Ditec Traffic CM mit doppeltem Motor sind die Entriegelungen mithilfe der Vorrichtung aus "Abb. 14" verbunden.

3.8 Einbau der Lichtschranken

• Die Behälter an der Stütze montieren (Abb.15). Für die Anschlüsse die in der Verpackung der Lichtschranken enthaltene
Bedienungsanleitung verwenden.

3.9 Einbau der Kontaktleiste

• Den Torbehang auf ca. 1 m Höhe positionieren.
• Die Kontaktleiste in die untere Tasche des Torbehangs (Abb.16) einsetzen.
• Die Leiste über die gesamte Länge des Torbehangs gleiten lassen und genau mittig zum Torbehangs ausrichten.
