10 Montage der mechanischen Teile
10.8 Einhängen und Montieren der Türblätter

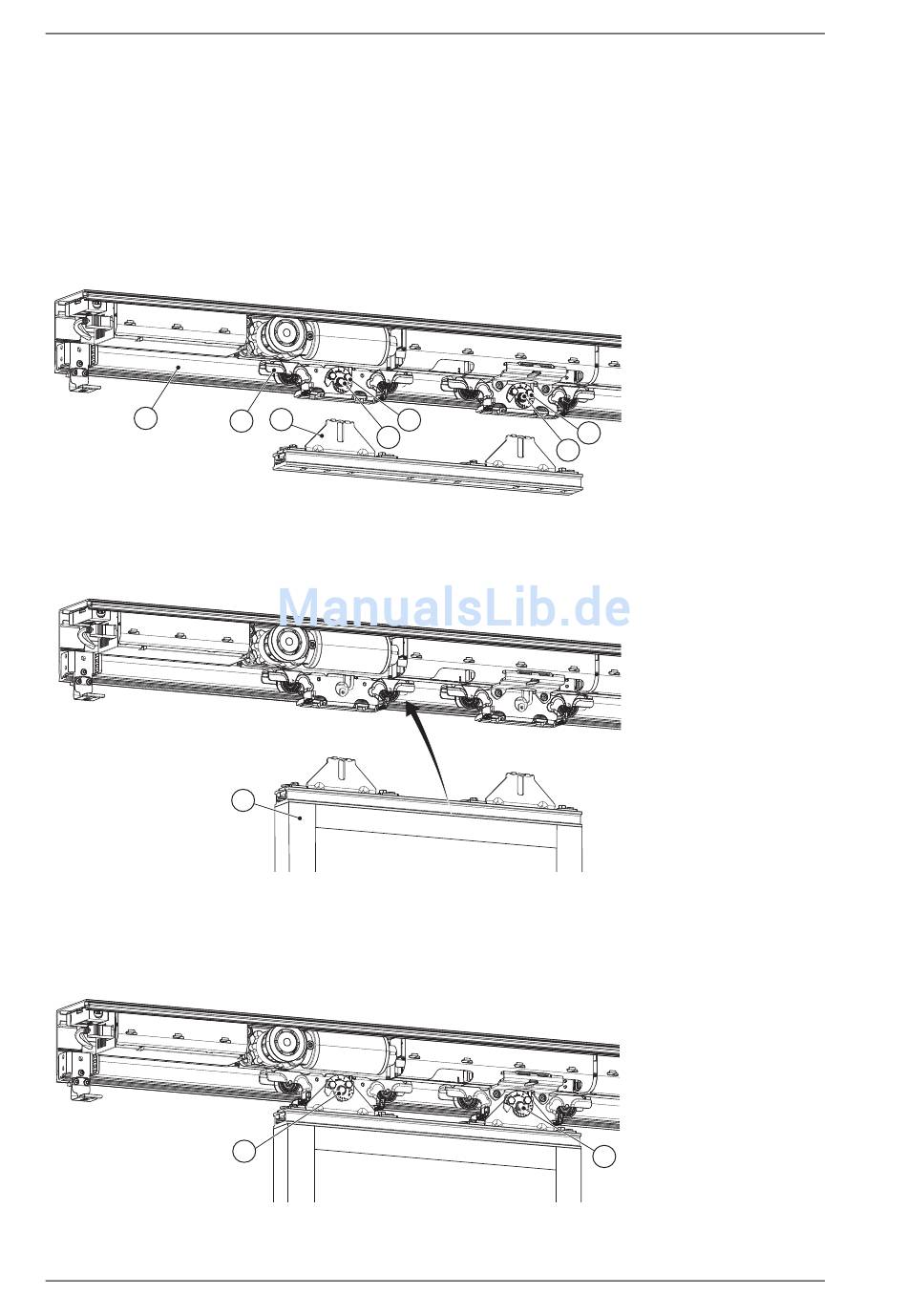

a Die Feststellschraube für die Höheneinstellung (1) und den Exzenter für die Höheneinstellung
(2) von den Rollenhalterungen (5) lösen und entfernen, die bereits im Träger montiert sind.
Die Entgleisungsvorrichtungen müssen arretiert werden, wenn die Rollen im Träger (4) montiert
werden, siehe Seite 27.
Hinweis: Der Träger (4) könnte beschädigt werden, falls die Türblätter (6) am den Träger ein-
gehängt werden, und der Tragrollenbeschlag (5) noch an dem Türblattaufnahmeprofil (3)
montiert ist.
4
b Heben Sie das Türblatt (6) an und platzieren Sie es vorsichtig über der Bodenführung, sofern
vorhanden.
c Die Rollenhalterungen (5) seitlich verschieben, so dass sie über den Türhalterungen stehen.
d Die Feststellschraube für die Höheneinstellung (1) und den Exzenter für die Höheneinstellung
(2) wieder an den Türblatthalterungen (3) montieren und vorsichtig festziehen.
28
3 2
5
1
6
1
Ausgabe vom 2016-03-14
1 Höheneinstellung Befesti-
gungsschraube
2 Exzenter für Höheneinstel-
lung
2
3 Türhalterung
1
4 Träger
5 Rollenhalter
6 Türblatt
1
1 Höheneinstellung Befesti-
gungsschraube
