3. MECHANISCHE INSTALLATION

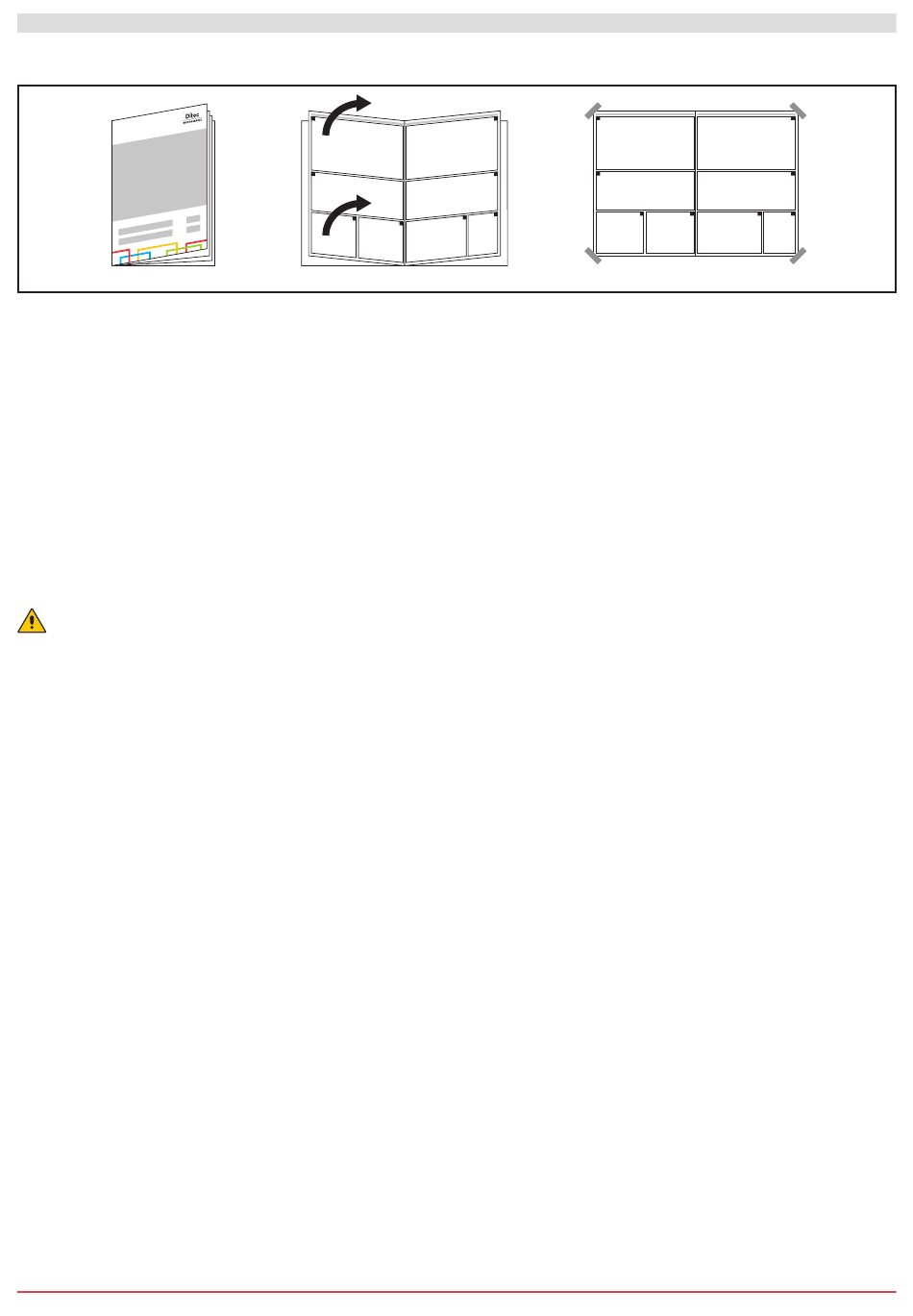

Siehe die entsprechenden Zeichnungen für die mechanische Installation auf Seite 26 - 27 (das mittlere Blatt lässt
sich herausnehmen)
3.1 Überprüfungen des Durchgangs (Abb.1).
• Die Abmessungen der Öffnung mit den Außenmaßen des gelieferten Tors vergleichen. Bei Installation in der lichten
Durchgangsbreite die eventuell erforderlichen Toleranzen berücksichtigen.
• Sicherstellen, dass die Montage der Struktur durch keine eventuellen Hindernisse beeinträchtigt wird.
• Sicherstellen, dass die Auflageflächen vollkommen eben sind. Gegebenenfalls mit geeigneten Unterlagen ausgleichen.
• Die Beschaffenheit der Wandstruktur überprüfen: die sichere Verankerung mittels Bügeln oder Dübeln muss geleistet
sein. Sollte die Konsistenz ungenügend oder zweifelhaft sein, muss eine entsprechende selbsttragende Metallstruktur
angefertigt werden.
3.2 Befestigung der Seitenpfosten (Abb.2).
• Den gesamten Platzbedarf des Querbalkens (LT) ausmessen.
• Am Boden die genaue Position der Seitenpfosten markieren.
• Die Abdeckungen der Seitenpfosten entfernen und die Sockeln auf Höhe der Markierungen mithilfe der entsprechenden
Dübel Größe M8 befestigen.
• Die Seitenpfosten ins Lot bringen und auf Höhe der angegebenen Stellen (A) mit Außenbügeln oder (B) mit Bügeln für
die Befestigung auf der Innenseite der Stütze befestigen. Dübelgröße M8.
• Die Rechtwinkligkeit der Montage durch Abmessung der Diagonalen überprüfen.
Den rechten Seitenpfosten auf Höhe des Gleitbereichs des Gegengewichtes (C) nicht anbohren.

3.3 Montage des Querbalkens

• Die an den Enden des Querbalkens vormontierten Bolzen M8 entfernen.
• Den Querbalken vorsichtig mit einem Stapler oder anderem Hebemittel heben, sicherstellen, dass er während des Hebens
nicht herabfallen kann und den Torbehang vor eventuellen Beschädigungen schützen (Abb.3).
• Den Querbalken auf den Seitenpfosten auflegen, die Befestigungsbolzen wieder einsetzen und festziehen (Abb.4).
• Den Querbalken an der Seitenplatte befestigen.
• Bei Toren mit PL > 4000, den Querbalken und der Mitte (um eine unschöne Verbiegung der Konstruktion zu vermeiden).

3.4 Montage der Gegengewichte

• Den Riemen komplett abrollen, nur 1 Umdrehung Reserve auf der Wickeltrommel lassen, und den Riemen über die
Umlenkspulen führen (Abb.5).
• Den Riemen mit dem entsprechenden Plättchen (Abb.6) befestigen Die Länge des Riemens so einstellen, dass die
Gewindestange in einem Abstand von ca. 200 mm zum Boden bleibt (bei komplett geöffnetem Tor).
• Mithilfe der 4 unteren Elemente des Gegengewichts die Feineinstellung der Ausbalancierung durchführen.

3.5 Einbau der Lichtschranken

• Verbinden die Lichtschranken, wie (Abb.16) beschrieben.

3.6 Montage des Notstopp-Entriegelungshebels

• Der Notstopp-Entriegelungshebel muss entweder an der Struktur oder an der Wand montiert werden; Mindestabstand
zum Fußboden 1,8 m (Abb. 8).
• Bei der Montage an der Struktur die in (Abb.9) angegebenen Maße verwenden und die Antriebslitze in den Zwischenräumen
verstauen und mit der Bremse des Getriebemotors (Abb.10) verbinden.
• Die Funktionstüchtigkeit der Vorrichtung prüfen; bei Betätigen des Hebels muss sich der Torbehang ungehindert heben.

3.7 Einbau der Sicherheitsvorrichtung SLE (linearer Encoder)

• Die Vorrichtung SLE muss an der linken Seite der Gleitführung des flexiblen Tors befestigt werden, Wie dargestellt in
(Abb.11) und verbunden, wie in Kapitel 5 beschrieben.

3.8 Positionierung des Torbehangs

• Den oberen Teil der Führungen (D) durch Hebelwirkung von außen annähern (Abb.12).
• Jedes Halteelement für den Torbehang (E) in die entsprechende Führung einsetzen und ggf., um den Vorgang zu erleichtern,
die erste gefederte Schraube (F) entfernen.
• Den Torbehang so abrollen, dass sich die untere Kante einen halben Meter unterhalb des Öffnungsschlitzes des Torbehangs
(Abb.13) befindet.
