Installation von Komponenten und elektrische Verdrahtung

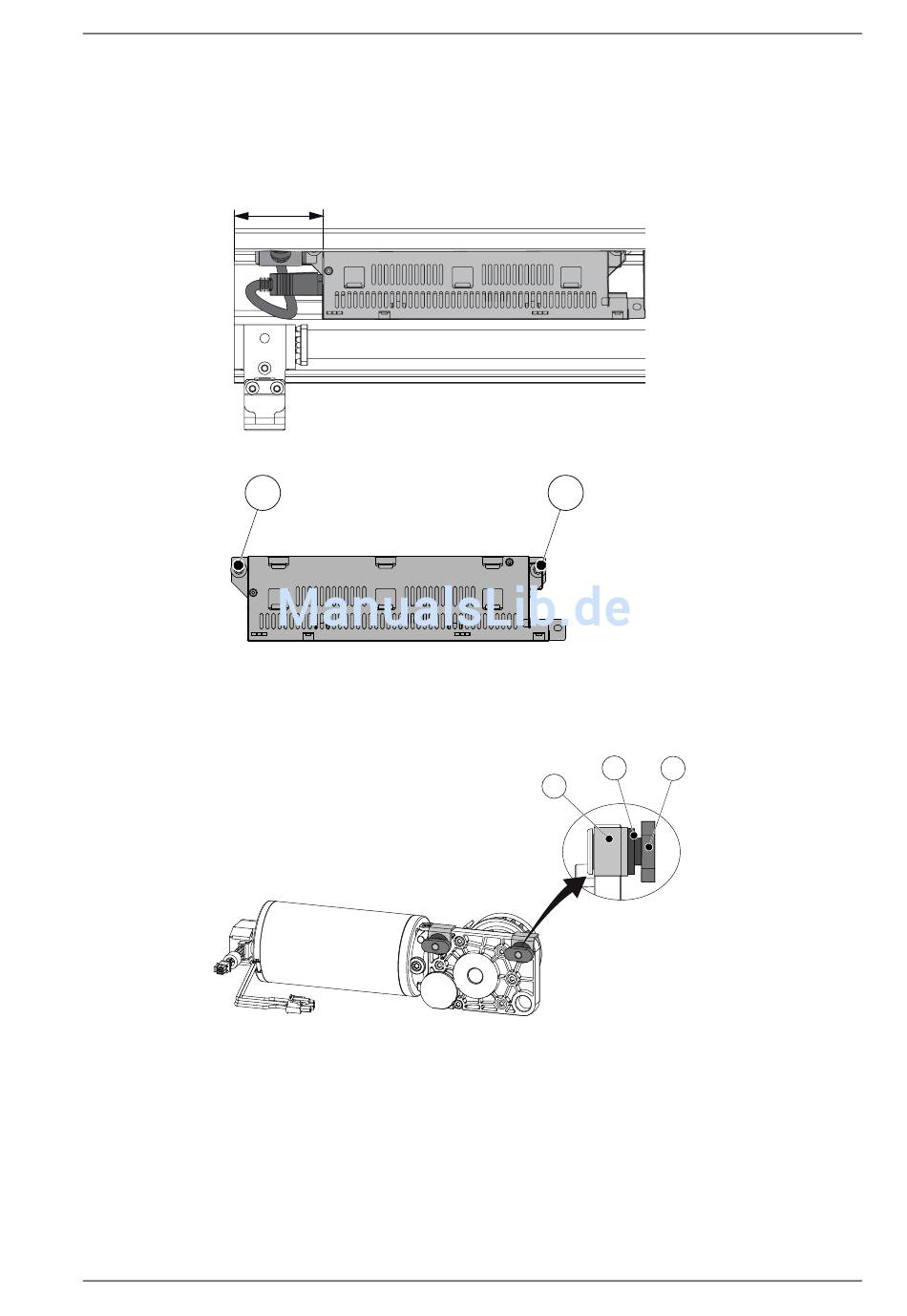

a An der linken Seite des Antriebs beginnen. Netzanschluss und Netzteil lösen und zur Seite
schieben, bis der Abstand von der linken Seite des Trägers bis zur linken Seite des Netzteils
65 mm beträgt. Ziehen Sie die beiden Befestigungsschrauben (1) an.
b Die Muttern (2) an der Antriebseinheit mit der Hand festziehen. Kein Abstand zwischen Mutter
(2), Unterlegscheiben (3) und Dämpfer (4).
1009203-EMDE-6.0
65
1
Ausgabe vom 2016-03-14
10 Montage der mechanischen Teile
1
1
3 2
4
Top view
Top view
2
3
4
Befestigungsschrau-
be
Mutter
Unterlegscheibe
Dämpfer
