10 Montage der mechanischen Teile

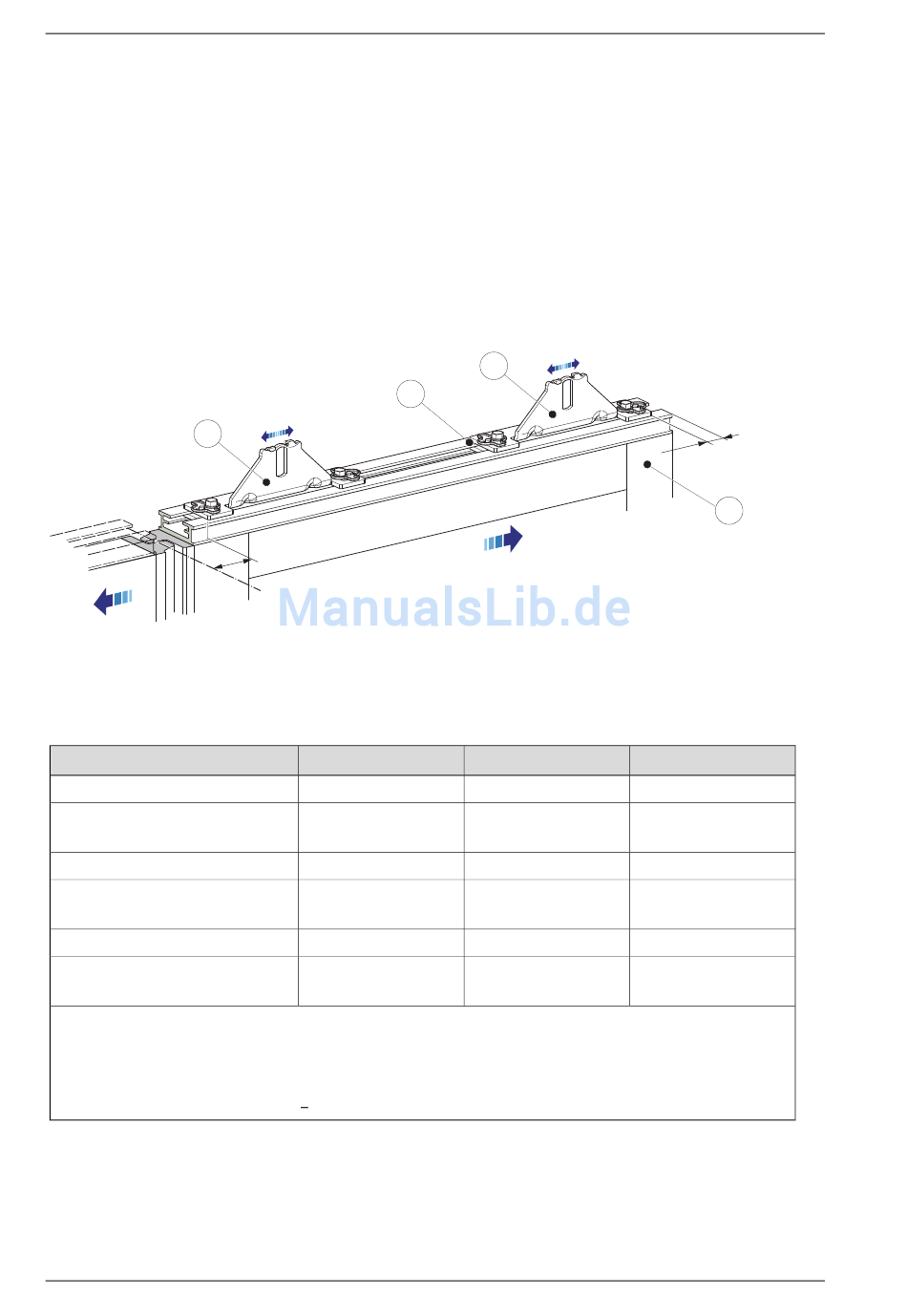

c Die Türblatthalterung (3a) im Abstand A von der Hinterkante des Türblattes (6) befestigen,
siehe Abbildung unten.
d Zweiflügelige Tür:
Die Türblatthalterung (3b) im Abstand B von der geschätzten Mittellinie
befestigen.
Einzeltür:
Die Türblatthalterung (3b) im Abstand B von der geschätzten Mittellinie
(6) und Anschlagpfosten befestigen.
Hinweis: Stellen Sie sicher, dass die Türhalterungen (3) mit dem Türblattaufnahmeprofil (5)
fluchten.
3b
LD, LDP, LDB
Alte Verriegelung
Alte Verriegelung
Kurzer Tragrollenbeschlag
Neue Verriegelung
Neue Verriegelung
Kurzer Tragrollenbeschlag
Neue Verriegelung
Neue Verriegelung
Kurzer Tragrollenbeschlag
*BxB zwischen den Türblatthalterungen bei einer zweiflügeligen Tür.
CL ist die geschätzte Mittellinie zwischen den Türen oder Tür und Türpfosten.
**Max. Abstand = Abstand, um den sich ein Türblatt bewegen kann, wenn sich die Tür in verriegelter Posi-
tion befindet.
Abstände für Stangenverriegelung siehe Zubehör.
26
B
C L
A (mm)
31
11
31
11
31
11
Ausgabe vom 2016-03-14
3a
5
B* (mm)
55
35
66
46
73
53
C L
zwischen den Türen
C L
zwischen Türblatt
A
6
3 Türhalterung
5 Türblattbefestigung
6 Türblatt
Max. Abstand** (mm)
2
2
9
9
2
2
