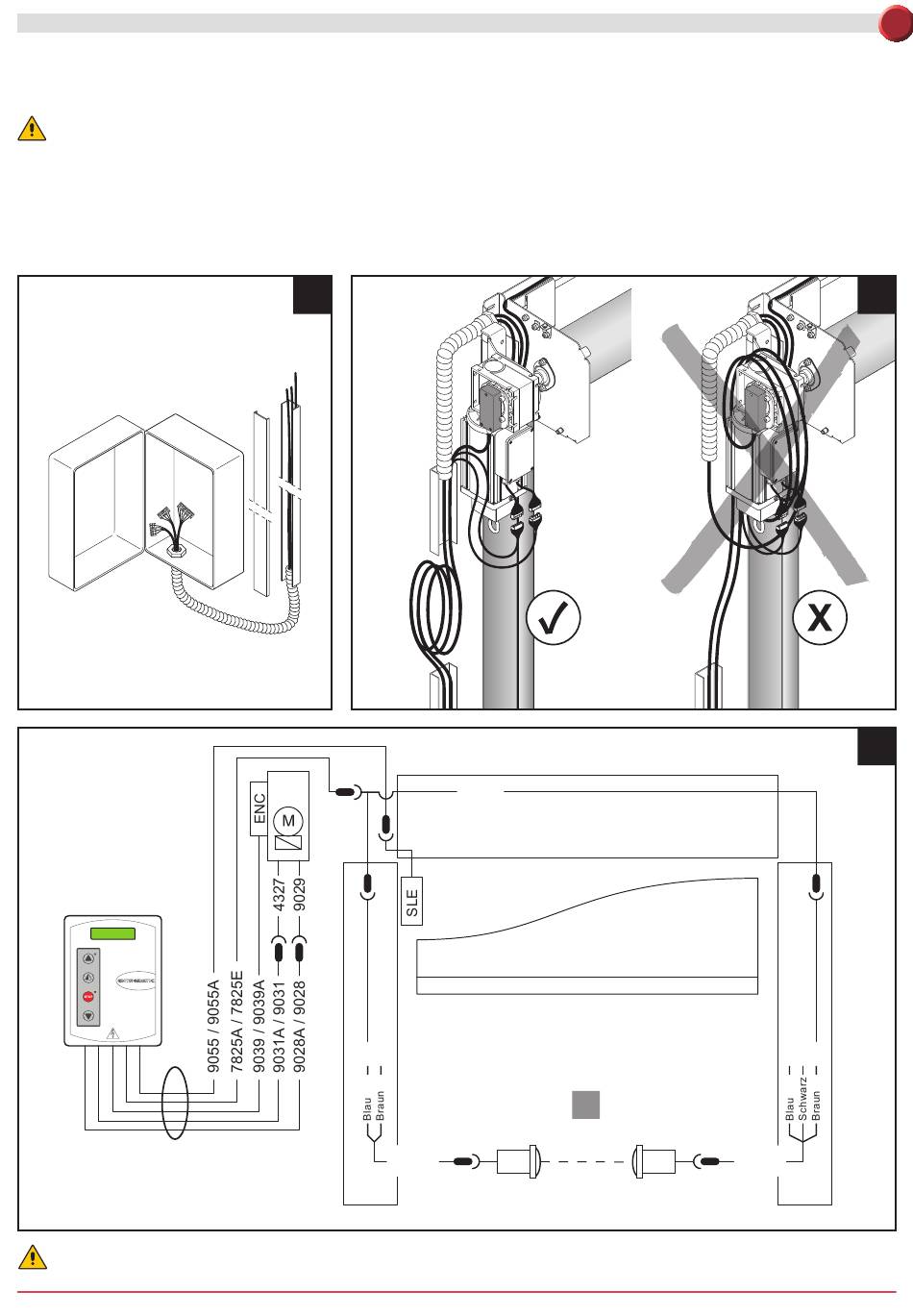

4. ELEKTRISCHE ANSCHLÜSSE
4.1 Schaltschrank
• Die Kabel mit den vorverkabelten Klemmleisten in das Gehäuse einführen (Abb.11) und diese an den Platinen anschließen (wie
im Kap. 5 gezeigt wird). Die Kabel im Kabelkanal verlegen und die vorgerüsteten Verbinder am Motor anschließen (Abb.12).
Die Verkabelung darf nur durchgeführt werden, wenn das Steuergerät seit mindestens 30 Sekunden nicht
mehr unter Spannung steht.
4.2 Anschlüsse Schaltschrank / Motor / Sicherheitseinrichtungen
• Auf (Abb.13) werden die gelieferten Verkabelungen. Jede Verkabelung wird durch einen Code gekennzeichnet, der sich
auf einem Aufkleber befindet.
4.3 Sicherheitslichtschranken
• Führen Sie die Anschlüsse an der elektronischen Steuerung gemäß den Angaben im Kap.5 aus.
PH ≤ 3500 = 9523
PH > 3500 = 9126
Den Leiterquerschnitt richtig dimensionieren, dazu die angegebene Stromaufnahme heranziehen und die Länge der
Kabel und deren Verlegung berücksichtigen.
11
230 V
Inverter
8132
0 1
8265A
- 5 -
T
Tx
Rx
DE
12
13
0 6 1
8265B
0DT869 2020-01-13
