4. ELEKTRISCHE ANSCHLÜSSE
4.1 Schaltschrank

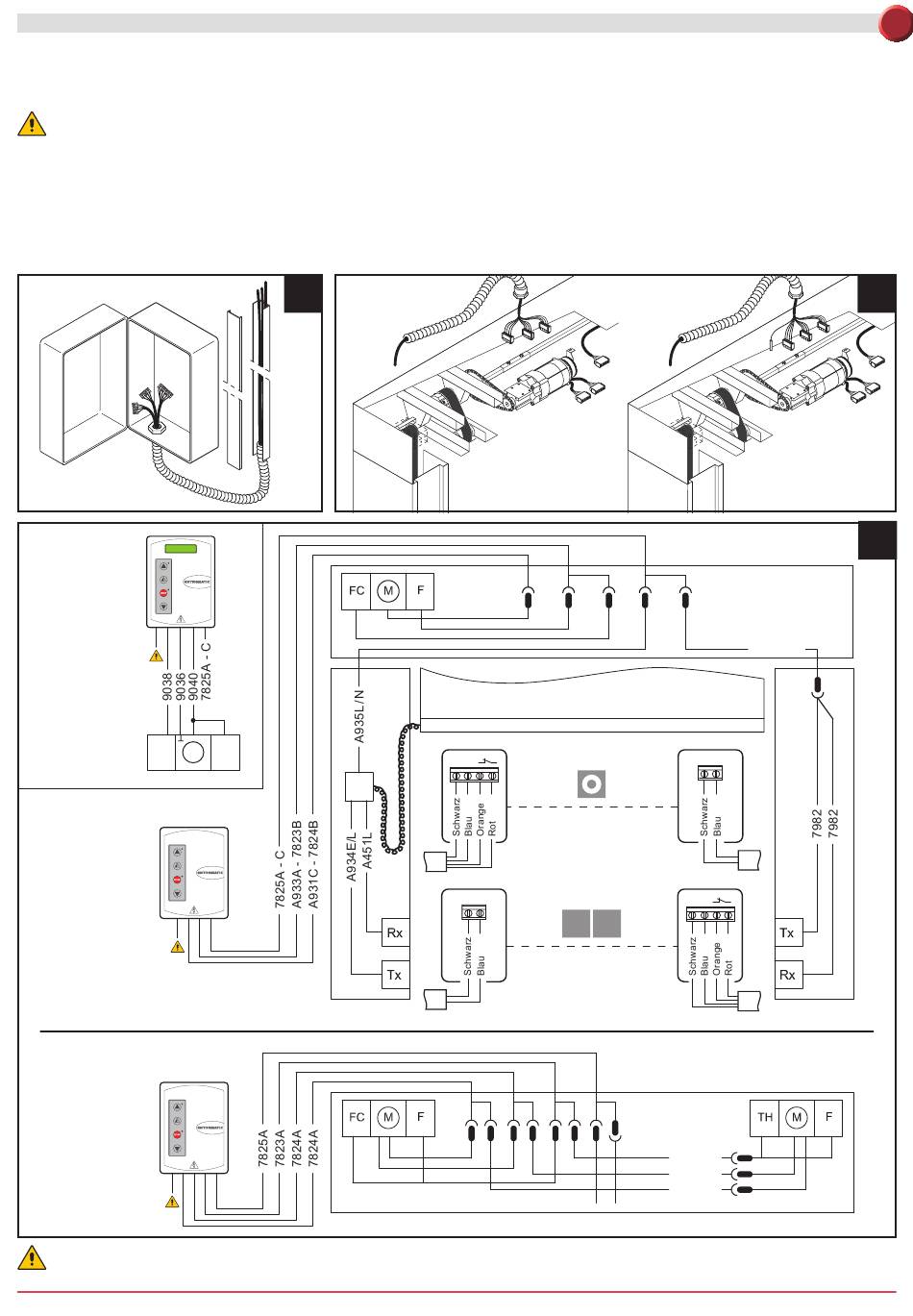

• Die Kabel mit den vorverkabelten Klemmleisten in das Gehäuse einführen (Abb. 17) und diese an den Platinen anschließen (wie
im Kap. 5 gezeigt wird). Die Kabel im Kabelkanal verlegen und die vorgerüsteten Verbinder am Motor anschließen (Abb.18).
Die Verkabelung darf nur durchgeführt werden, wenn das Steuergerät seit mindestens 30 Sekunden nicht
mehr unter Spannung steht.
4.2 Anschlüsse Schaltschrank / Motor / Sicherheitseinrichtungen
• Auf Abbildung 19 werden die gelieferten Verkabelungen und deren Positionierung im Tor schematisch dargestellt. Jede
Verkabelung wird durch einen Code gekennzeichnet, der sich auf einem Aufkleber befindet.

4.3 Sicherheitslichtschranken

• Führen Sie die elektrischen Anschlüsse gemäß den Angaben auf (Ab.19) aus.
• Führen Sie die Anschlüsse an der elektronischen Steuerung gemäß den Angaben im Kap. 5 aus.
230 V
Inverter
TRAFFIC C
ENC M
400 V
400 V
Den Leiterquerschnitt richtig dimensionieren, dazu die angegebene Stromaufnahme heranziehen und die Länge der
Kabel und deren Verlegung berücksichtigen.
17
F
400 V
0 1
Rx2
0 1
C T
Tx1
- 5 -
230 V
Inverter
A935G/E
0 1
Tx2
0 1
Rx1
7823C/D
7824C/D
7824C/D
0DT829 2020-01-13
DE
18
19
