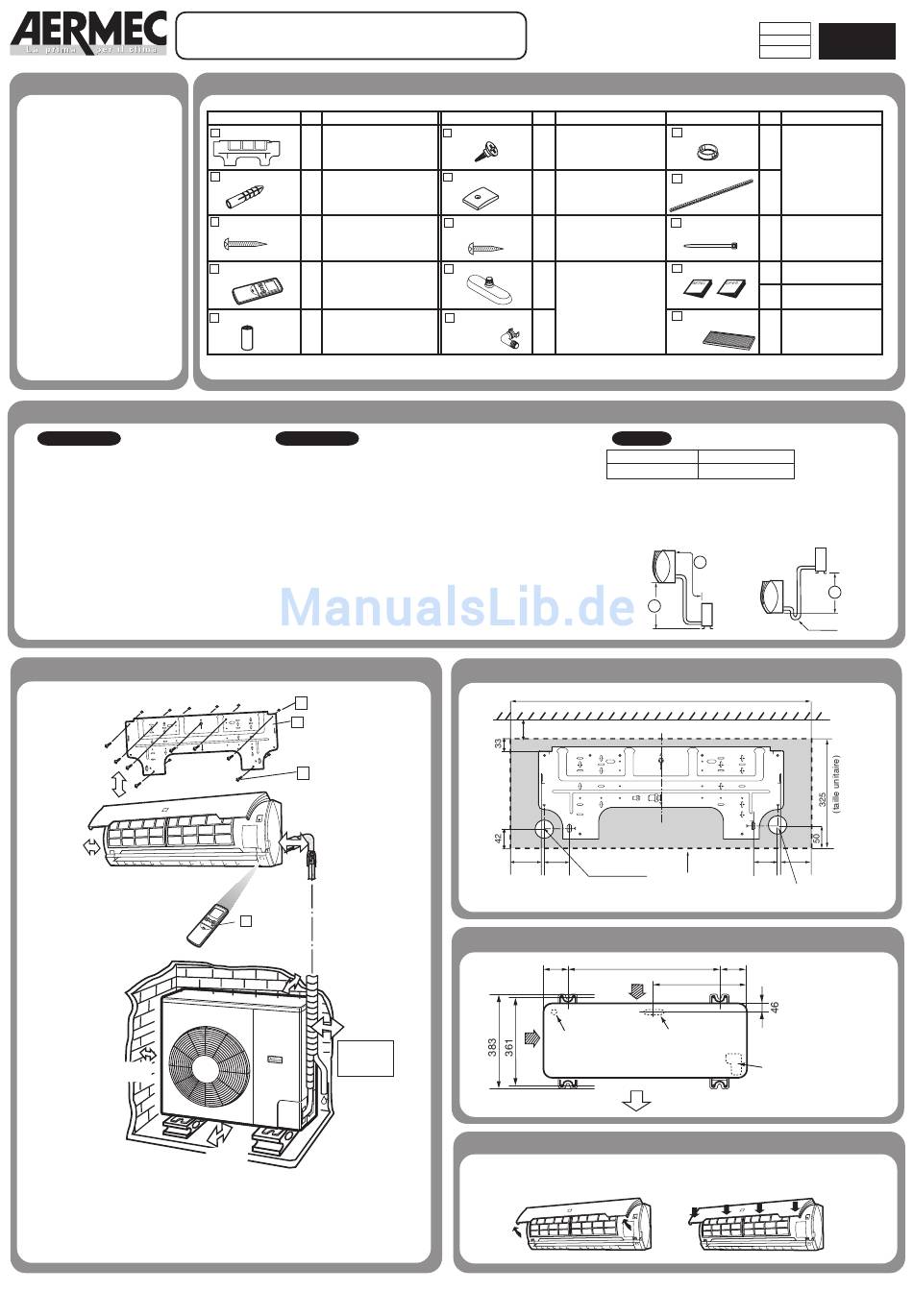

CONDITIONNEURS D'AIR DOMESTIQUE A PLUSIEURS FENTES DE VENTILATION
NOTICE D'INSTALLATION
ATTENTION
Ce climatiseur individuel utilise le
réfrigérant R410A.
1. Laisser hermétiquement fermées
par un bouchon ou autre toutes les
extrémités à découvert des
conduites jusqu'à ce celles-ci soient
raccordées à l'appareil.
2. Prendre le plus grand soin lors de
l'installation de la tuyauterie de sorte
que ni eau, ni poussière, etc. ne
pénètrent dans la tuyauterie ou
l'appareil.
3. Les conduites raccordées aux unités
intérieures et extérieures doivent
être neuves. (Ce climatiseur utilisant
le R410A risque une pression plus
forte en comparaison avec le R22,
il est nécessaire de choisir des
matériaux adéquats.)
4. N'utiliser que le réfrigérant R410A
lors de l'addition de réfrigérant dans
l'appareil. N'ajouter en aucun cas
de lubrifiant.
5. Afin d'éviter qu'un autre réfrigérant
ne soit ajouté par inadvertance, le
diamètre du portillon de service du
robinet d'arret (gaz; taille) a été
modifié. (vis standard de 1/2po)
REMARQUE SUR LA DISPOSITION
Unité intérieure
a. La sortie d'air doit être dégagée et l'air expulsé
doit pouvoir être diffusé sans obstacle dans la
pièce entière.
Indoor unit
b. Un trou de vidange doit être conçu pour une
vidange efficace et facile.
c. Il convient de laisser un espace libre suffisant de
chaque côté et au dessus de l'unité.
d. Les filtres à air doivent pouvoir être enlevés et
placés facilement.
e. Eloignez les appareils tels que télévision, radio
d'au moins un mètre de l'unité et de la
télécommande.
f. Veillez à dégager la prise d'air de tout objet qui
pourrait l'obstruer.
g. La télécommande pourrait ne pas fonctionner
correctement dans une pièce équipée d'une
lampe fluorescente à déclenchement simultané
ou à déclenchement rapide.
h. Veillez à choisir un emplacement qui ne causera
pas de fort bruit de fonctionnement ou
d'excessives vibrations.
PLACEMENT DES UNITES INTERIEURE ET EXTERIEURE
MIN.60
MIN.50
MODÈLES APLICABLES
(UNITE INTERIEURE/UNITE EXTERIEURE)
EWI241H / CWI241H
MIN.300
Veillez à prévoir un emplacement d'installation aussi vaste que possible pour une climatisation efficace.
ACCESSORIES
Les accessoires suivants accompagnent l'unité intérieure.
Quantite
PIECE
UTILISATION
1 PLAQUE DE FIXATION
Pour fixer l'unité
intérieure sur le mur.
1
2 CHEVILLE
Pour fixer la plaque de fixation
au moyen des vis longues et
9
fixer la télécommande avec la
vis spéciale.
3 LONGUE VIS
Pour fixer la plaque de
(M4.5x30)
fixation avec les
8
chevilles.
4 TELECOMMANDE
Pour télécommander
l'appareil.
1
5 PILES
Pour la télécommande.
Piles de type AAA.
2
Veillez au respect des points suivants et demandez l'accord du client.
Unité extérieure
a. L'unité extérieure doit être fixée sur un socle stable.
b. Il convient de laisser un espace libre suffisant autour de l'unité.
L'emplacement doit être également bien aéré.
c. L'unité ne doit pas être exposée aux vents forts, ni éclaboussée par la pluie.
d. La vidange de l'unité doit s'effectuer sans problème. Placez un flexible
de vidange si nécessaire. Toutefois, dans les régions froides,
l'installation d'un flexible de vidange n'est pas conseillée à cause des
risques de gel.
e. Placez téléviseur; radio et autres appareils similaires à 1 mètre ou plus
de l'unité.
f. Evitez de placer l'unité dans des endroits exposés aux gaz
d'échappement, à l'air salé (face à la mer, par exemple) au gaz
sulfureux, etc. Ces conditions pourraient entraîner des
dysfonctionnements.
g. Evitez de placer l'unité dans un endroit où de la boue pourrait être
projetée sur l'unité (le long d'une route, par exemple) ou un endroit où
l'on pourrait la dérégler.
h. Choisissez un endroit où la sortie d'air ou le bruit de fonctionnement
ne gênera pas les voisins.
i. Placez l'unité sur un socle stable, afin de réduire le bruit.
j. Laissez la sortie d'air libre et dégagée. Un obstacle nuirait aux
performances de la machine et causerait un bruit excessif.
2
1
3
MIN.50
4
MIN.300
MIN.400
pour montage
MIN.1000
Unité de longueur: mm
Nous vous recommandons de lire
attentivement cette notice pour effectuer
une installation facile et sans problème.
Quantite
PIECE
UTILISATION
6 VIS SPECIALE
Pour fixer la
télécommande sur le
1
mur.
7 FIXE-CABLE
Pour maintenir le câble
1
électrique.
8 COURTE VIS
Pour fixer le FIXE-
(M4x20)
CABLE
1
9 PLATEAU DE VIDANGE
Pour raccorder le
flexible de vidange à
1
l'unité extérieure.
10 JOINT DE
VIDANGE
1
Tuyauterie
a. La longueur de la tuyauterie doit être d'1 mètre ou plus afin de
réduire les vibrations se propageant des unités extérieures.
b. Si la longueur de la tuyauterie dépasse 20 m, ajoutez 15g de
réfrigerant par mètre.
c. Si l'unité extérieure est située plus haut que l'unité intérieure,
veillez à prévoir un siphon à proximité de l'embout du flexible.
UNITE
INTERIEURE
COTES D'INSTALLATION DE L'UNITE INTERIEURE
60mm ou plus
E
E
I
H
F
G
80
137
Centre de l'orifice mural:
I
F
tuyauterie à gauche.
ORIFICES DES VIS DE FIXATION DE L'UNITE EXTERIEURE
150
ENTRÉE D'AIR
Trou prévu pour la
vidange
ENTRÉE
D'AIR
OUVRIR ET FERMER LE PANNEAU OUVRANT
(1) Pour ouvrir, saisissez le
panneau par les coins gauche et
droit et tirez vers vous.
IEWI241HIZ
0611
6162901_00
Quantite
PIECE
11 BAGUE A
Pour fixer dans le trou
prévu sur l'unité
1
extérieure.
12 BAGUE B
1
13 COURROIE DE
Pour fixer le câble
FIXATION
1
électrique et les
tuyaux.
14 NOTICES
1jeu
Notice d'installation
1
Notice d'utilisation
15 FILTRE DE
Pour se débarasser de la
PURIFICATION DE
poussière et de la fumée
2
L'AIR
de tabac.
Longueur de tuyauterie
Différence de niveau
max. A (m)
max. B (m)
30
10
A
UNITE
EXTERIEURE
B
(taille unitaire)
1040
Plafond
E
D
J
D
C
A
B
80
137
A
Profil de l'unité
Centre de l'orifice mural: tuyauterie arrière.
intérieure
Unité de longueur: mm
590
150
395
Embout de
vidange
Trou prévu pour
conduite frigorifique
et câble
SORTIE D'AIR
Unité de longueur: mm
(2) Pour fermer, enclenchez aux
deux endroits marqués d'une
flèche.
B078
UTILISATION
B
SIPHON
J
