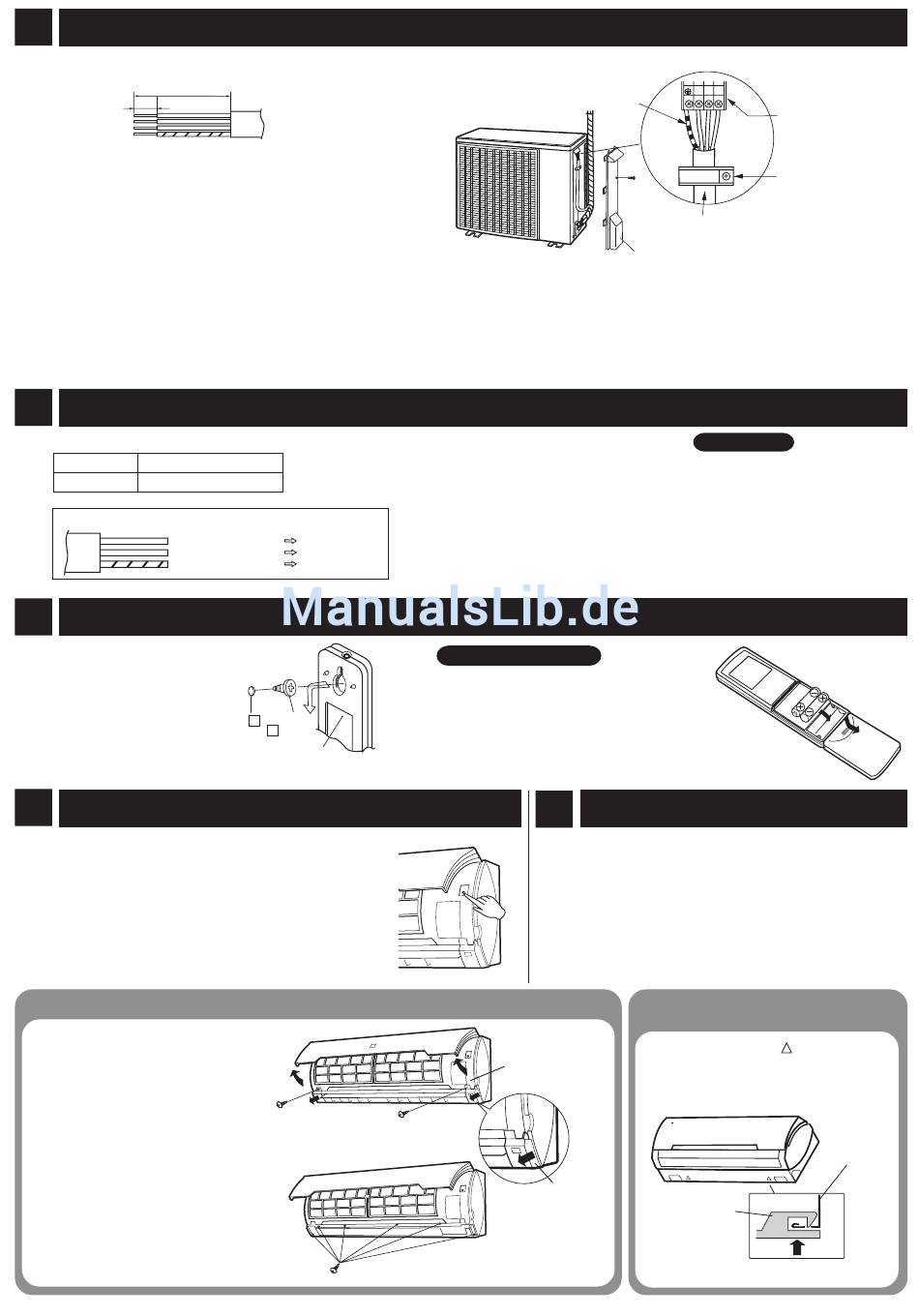

7 RACCORDER LES CABLES ELECTRIQUES A L'UNITE EXTERIEURE
(1) Effectuer l'opération à l'extrémité des câbles électriques pour l'unité extérieure.
60mm
8mm
(2) Enlevez le couvercle de l'armoire de commande, situé sur la droite de l'unité.
(3) Enlevez le fixe-câble et raccordez le câble.
Assurez-vous que les branchements correspondent aux indications.
(4) Fixez la gaine du câble électrique avec le fixe-câble et la vis.
(5) Vérifiez par deux fois que la câble soit solidement fixé.
(6) Replacez le couvercle de l'armoire de commande en procédant dans
l'ordre inverse.
Attention:
• Utilisez les câbles adéquats. Assurez-vous que le câble est correctement branché et que les bornes ne subissent pas de
torsions dues aux câbles. Cela pourrait entraîner une surchauffe ou un incendie.
• Placez le câble de manière à ce que le câble d'alimentation, le fixe-câble et le couvercle du panneau de contrôle ne
soient pas coincés.Vérifiez que le couvercle est correctement fermé. Le non-respect de ces règles pourrait causer une
surchauffe, un incendie ou une électrocution.
• Veillez à bien insérer les extrémités des fils dans le tableau de branchement et à serrer correctement les vis. Un
mauvais contact pourrait causer une surchauffe, un incendie ou des dysfonctionnements.
8 POWER CABLING
Prepare a dedicated power supply circuit. For the connections, see below.
Alimentaion 230V, monophasé
Disjoncteur 15A
CORDON D'ALIMENTATION
BLEU
BRUN
RAYE VERT/
JAUNE
9 ACCROCHER LA TELECOMMANDE
(1) Fixer la vis spéciale dans le
mur avec la cheville.
(2) Accrochez la télécommande
à la tête de la vis.
10 ESSAI DE FONCTIONNEMENT
(1) Ouvrir le panneau ouvrant pour voir la section de commande.
(2) Mettre en marche avec la télécommande.
(3) Appuyer sur le bouton "AUX." de l'unité pendant 5 secondes ou
plus. Vous entendrez un bip et la lampe OPERATION clignotera.
Alors, le système sera en mode essai de fonctionnement du
refroidissement.
(4) Pour mettre le système dans le mode d'essai de fonctionnement
du chauffage, démarrer le refroidissement et sélectionner le
mode chauffage sur la télécommande.
(5) S'assurer que le système fonctionne correctement et appuyer à
nouveau sur le bouton AUX pour éteindre l'appareil.
DÉTACHER LE PANNEAU FRONTAL
En cas d'entretien par exemple, détachez le
panneau frontal suivant les instructions
suivantes.
(1) Soulevez le panneau ouvrant.
(2) Dévisser deux vis sur le cache
gauche et droit et déposez les
caches.
(3) Dévissez les six vis du panneau
frontal.
(4) Tenez la partie inférieure du
panneau frontal et détachez-la en
tirant vers l'extérieur et le haut.
(5) Pour remettre le panneau en place,
l'enclencher d'abord en haut, puis
appuyer sur le dessous.
ALIMENTATION
NEUTRE
SOUS TENSION
TERRE
VIS
CHEVILLE 2
SPECIALE
6
Dos de la
telecommande
(1)
(2)
(3)
VIS
FIL DE TERRE
COUVERCLE DE
L'ARMOIRE DE
COMMANDE
•
L'appareil doit être installé
conformément aux réglementations de
câblage nationales.
Un mauvais branchement pourrait
provoquer une surchauffe ou un
incendie.
• Installer un interrupteur-séparateur sur
la ligne d'alimentation électrique. Cet
interrupteur doit avoir une séparation
de contact d'au moins 3 mm sur tout
les pôles.
Mise en place des piles
(1) Glissez et ouvrez le couvercle dans le sens
de la flèche.
(2) Insérer les piles.
(3) Replacez le couvercle.
• Si après le remplacement des piles, la télécommande
ne fonctionne pas, retirez les piles.
Attendez au moins 30 seconde et replacez les piles.
11 EXPLICATIONS AUX CLIENTS
• Expliquez au client comment utiliser et entretenir l'appareil, en se
référant à la notice d'utilisation.
• Demandez au client de lire attentivement la notice d'utilisation.
• Une fois l'appareil installé, remettez la notice d'utilisation au client.
POINTS IMPORTANTS A EXPLIQUER
Ronronnement:
• Le système s'auto-régule, par dilatation ou rétrécissement, en cas
de grandes fluctuations de températures.
Bruit d'écoulement de liquide:
• Le frigorigène coulant dans l'appareil provoque de tels bruits.
(Pour plus de détails, référez-vous à la notice d'utilisation jointe.)
PANNEAU
FRONTAL
(2)
CACHE
N 1 2
TABLEAU DE
BRANCHE-
MENT
FIXE-CABLE
VIS
CÂBLE
ÉLECTRIQUE
Disjoncteur
• Placez un disjoncteur, afin de
prévenir toute électrocution en cas
de défaillance du système.
• Choisissez un disjoncteur électrique
haute sensibilité, grande vitesse,
ayant une sensibilité inférieure à 30
mA et une vitesse de réaction
inférieure à 0,1 seconde.
DETACHER L'UNITE DE LA
PLAQUE DE FIXATION
Appuyez sur le repère " " au bas de
l'unité intérieure et tirez le bas de l'unité
vers vous. Une fois les attaches extraites
de la plaque de fixation, soutenez le bas de
l'unité et soulevez l'unité vers le haut.
UNITE
INTERIEURE
PLAQUE DE
FIXATION
