4

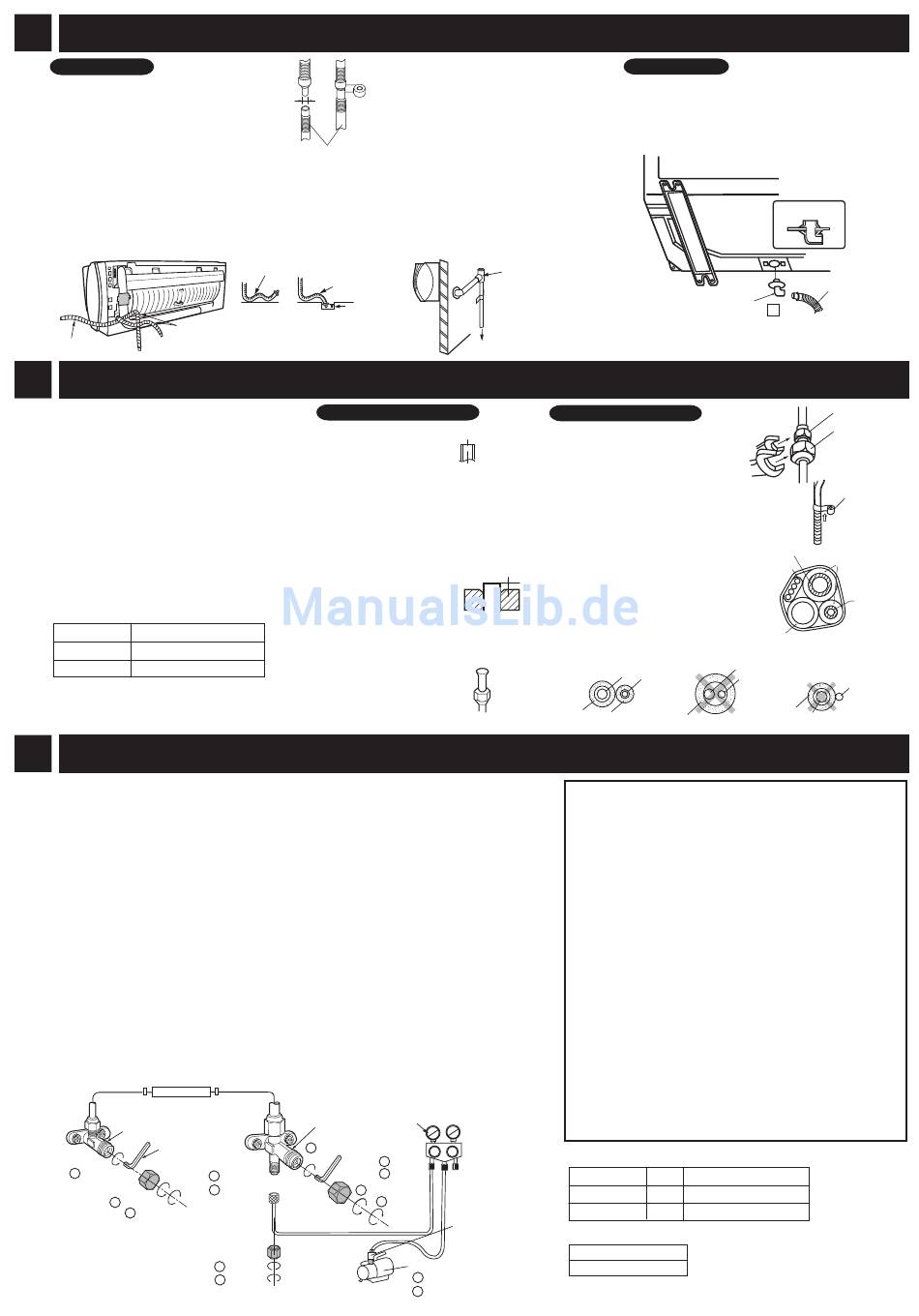

COMMENT FIXER LE FLEXIBLE DE VIDANGE
Unité intérieure
(1) Raccorder un flexible de
vidange.
(2) Entourer de scotch la partie
du raccordement.
Remarques:
• Veillez à ce que le flexible de vidange soit dirigé vers le bas pour permettre un écoulement aisé.
• Veillez à ce qu'il ne forme pas de coude, pas de piège et qu'il ne termine pas dans l'eau (voir ci-dessous).
• Entourez le flexible de matière isolante s'il doit traverser la pièce.
• Il est conseillé d'adapter une "soupape intermédiaire" lorsque le flexible est placé horizontalement ou une
"soupape anti-reflux", si le flexible est face à des vents puissants, sur un haut building par exemple.
Utilisez pour ce faire un raccord en "T" (en PVC, disponible dans le commerce), placé à la moitié du flexible.
Pas de coude
Pas de piège
5
RACCORDER LES CONDUITES FRIGORIFIQUES
• Utiliser des conduites d'une épaisseur de
0,8mm ou plus.
• Raccorder les conduites à l'unité
intérieure avant de raccorder à l'unité
extérieure.
• Plier les conduites prudemment afin de ne
pas les abîmer.
• Trop serrer les conduites risque de les
déformer ou endommager.
Utiliser une clé dynanométrique si
possible. Se reporter au tableau cicontre
pour le réglage du couple de serrage de
l'écrou évasé.
Couple de serrage de l'écrou évasé
Couple
Taille du tuyau
Liquide; taille
1/4"
16±2N·m (1.6±0.2kgf·m)
1/2"
55±5N·m (5.5±0.5kgf·m)
Gaz; taille
6
VIDER L'AIR
Utiliser un adaptateur pour empêcher l'huile de pompe à vide primaire de refluer vers le
flexible du manomètre d'admission. L'opération ON/OFF de la pompe à vide devrait être
effectuée par l'interrupteur de l'adaptateur.
(1) Retirez les deux garnitures de soupape des soupapes à 2 et 3 voies.
(2) Retirez la garniture de l'orifice de sortie de la soupape à 3 voies.
(3) Raccordez le flexible du collecteur de jauge à l'orifice de sortie et la pompe à vide.
Assurez-vous que l'extrémité du flexible à raccorder à l'orifice de sortie est munie d'un
poussoir de soupape.
(4) Ouvrez la soupape du collecteur de jauge et faites tourner la pompe 10-15 minutes.
Veillez à ce que le manomètre indique-76 cmHg.
(5) Fermez la soupape du collecteur de jauge.
(6) Eteignez la pompe à vide.
(7) Ouvrez complètement la soupape à 2 voies avec la clé hexagonale.
Tournez jusqu'à contact.
(8) Ouvrez complètement la soupape à 3 voies avec la clé hexagonale. Tournez jusqu'à
contact.
(9) Débranchez le flexible du collecteur de jauge de l'orifice de sortie.
(10) Replacez hermétiquement le bouchon de l'orifice de sortie et les deux garnitures de
soupape.
Remarques:
• Utiliser un manomètre d'admission et des flexibles conçus spécifiquement pour le R410A.
• Après retrait de l'air, vérifier les raccordement des tubes en fuite de gaz à l'aide d'un
détecteur de fuite ou de l'eau savonneuse. Pour le détecteur de fuite, utiliser un détecteur
haute sensibilité spécifiquement conçu pour le R410A.
UNITE INTERIEURE
SOUPAPE A 2 VOIES
CLE
HEXAGONALE
7
Ouvert complètement
GARNITURES DE SOUPAPE
1
Retirer
10
Remplacer
ø20mm
Flexible de vidange
Pas d'ondulation
Pas de piège
Pas de bout immergé
Evaser le bout d'un tuyau
(1) Couper le bout au moyen d'un
cutter.
Coupez à angle droit.
Pump down
(2) Nettoyer la coupure.
Ne laissez aucun déchet de
coupure dans le tuyau.
(3) Placer le boulon évasé.
(4) Evaser
Les dimensions (:A)
pour l'évasement
diffèrent en fonction
du type d'outil à
évasement utilisé.
Outil pour R410A : 0-0,5mm
Outil standard : 1,0-1,5mm
(5) Vérifier.
Evasement parfaitement
circulaire.
Boulon évasé en place.
COLLECTEUR DE JAUGE
SOUPAPE A
MANOMETRE
3 VOIES
Ouvert complètement
8
4
5
3
Raccorder
9
1
Retirer
Débrancher
10
GARNITURES
DE SOUPAPE
GARNITURE DE
L'ORIFICE DE
2
Retirer
SORTIE
10
Remplacer
SOUPAPE
(RACCORDE EN T)
Vers orifice de
vidange
Raccorder les conduites
(1) Vissez manuellement l'écrou
(2) Utiliser deux clés de serrage
(3) Enrouler du scotch isolant
• Placer le flexible de vidange sous les
A
• L'isolation thermique doit couvrir les
ISOLATION ISOLATION
Lo
Hi
Ouvrir
Fermer
Remplacer
ADAPTATEUR DE
POMPE À VIDE
POMPE A VIDE
4
Opérer
6
Eteindre
Unité extérieur
• En mode chauffage, l'eau résultant du dégivrage
est évacuée de l'unité extérieure par l'embout de
vidange. Raccordez-y un flexible de vidange
disponible dans le commerce si l'écoulement d'eau
cause des problèmes.
ADAPTATEUR POUR
FLEXIBLE DE VIDANGE 10
évasé pour les 3, 4 premiers tours.
pour serrer les conduites.
autour des tuyaux de
frigorigènes ensemble avec le
flexible de purge et le câble
électrique.
CABLE
conduites.
ELECTRIQUE
tuyaux de GAZ et de LIQUIDE comme
indiqué ci-dessous.
Utiliser de la mousse de polyéthylène de
6 mm minimum pour l'isolation.
NON
OUI
GAZ
GAZ LIQUIDE
ISOLATION
Evacuation
(L'évacuation est adoptée dans le cas d'une dépose de
l'unité pour remontage, abandon, réparation, etc.)
L'évacuation est pour recueillir le frigorigène dans l'unité
extérieure par commande de la soupape à 2 et 3 voies et le
compresseur.
(1) Arrêter le fonctionnement du climatiseur.
(2) Retirer les deux garnitures de soupape des soupapes à 2 et 3 voies.
(3) Mettre en marche le conditionneur d'air en mode essai de
fonctionnement du refroidissement (Se reporter à 10
ESSAI DE FONCTIONNEMENT). Si l'évacuation est
effectuée avec un fonctionnement de refroidissement
normal, il se peut que le système de protection se
déclenche et que le fonctionnement s'arrête.
(4) Après 5-10 minutes, fermer au maximum la soupape à 2
voies en tournant la clé hexagonale dans le sens des
aiguilles d'une montre.
(5) Après 2, 3 minutes, fermer immédiatement au maximum la
soupape à 3 voies.
(6) Arrêter l'essai de fonctionnement.
(7) Replacer hermétiquement les deux garnitures de soupape.
(8) Déconnecter les deux conduites frigorifiques.
Remarques:
• Ne pas effectuer l'évacuation en mode chauffage. Le
frigorigène ne serait pas recueilli.
Réglage du couple de serrage de la garniture de soupape
Taille du tuyau Largeur
Couple
Liquide; taille
22mm
24±3N·m (2.4±0.3kgf·m)
1/4"
1/2"
31±3N·m (3.1±0.3kgf·m)
Gaz; taille
24mm
Réglage du couple de serrage de la garniture de l'orifice de sortie
Couple
11±1N·m (1.1±0.1kgf·m)
Section de l'embout
de vidange
FLEXIBLE DE
VIDANGE,
(DISPONIBLE
DANS
LE COMMERCE)
Corps de
l'évasement
Ecrou de
l'évasement
Scotch isolant
GAZ
ISOLATION
LIQUIDE
FLEXIBLE DE VIDANGE
NON
LIQUIDE
LIQUIDE
ISOLATION
GAZ
