Erklären Sie dem Kunden unbedingt nach der
Installation, wie das Gerät zu bedienen ist.
1

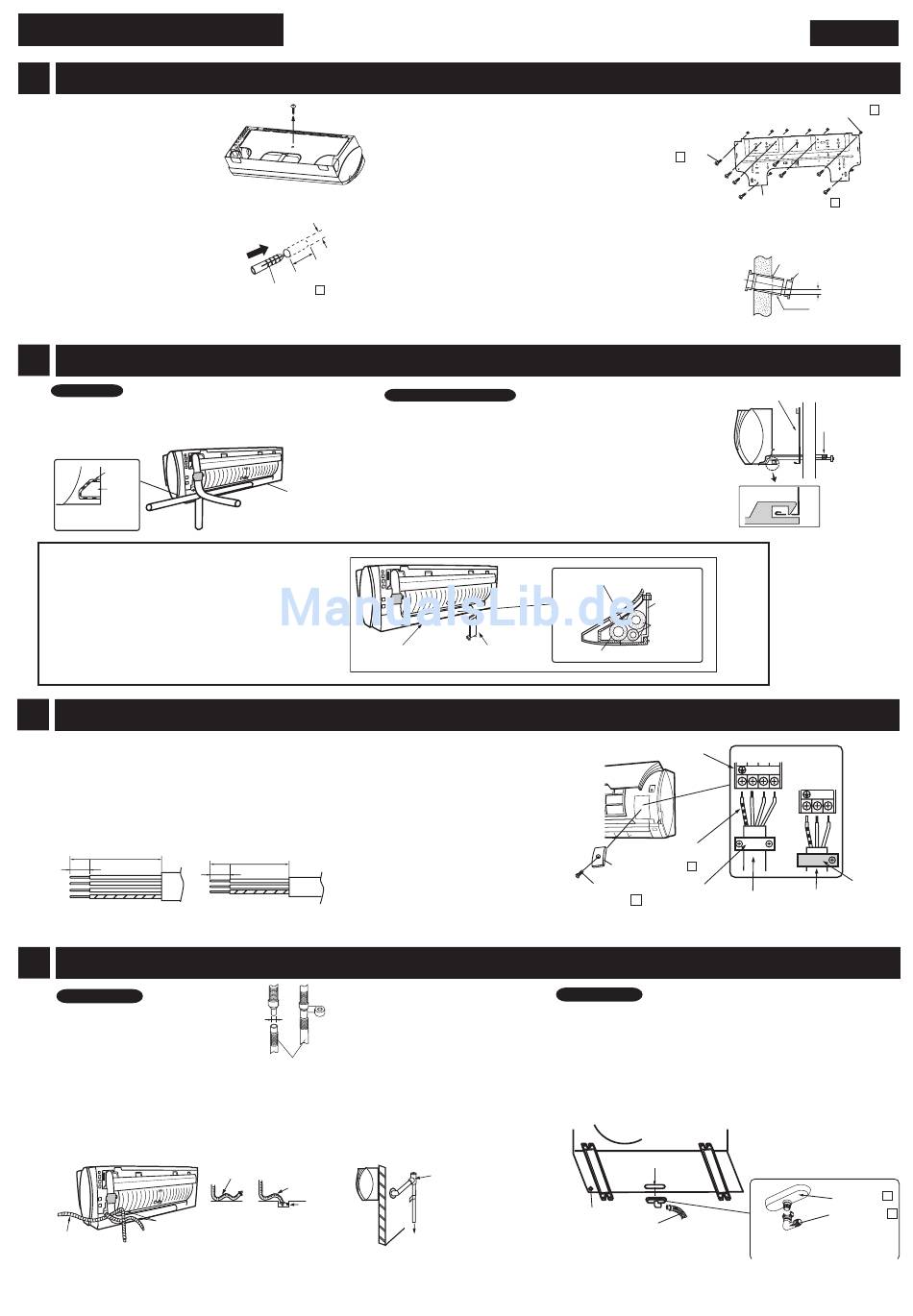

ANBRINGEN DER MONTAGEPLATTE UND WANDDURCHBRUCH
(1) Schraube von der
Montageplatte entfernen.
(2) Gemäß der INSTALLATIONSAUSMASSE DES
INNENGERÄTS die Stellen für die Wanddübel und den
Wanddurchbruch markieren.
(3) Löcher von 6,5 mm
Durchmesser und einer Tiefe
von 32 mm bohren und die
Wanddübel einpassen.
2
INSTALLATION DES INNENGERÄTS
Rohrverlauf
Für die Verrohrungsrichtungen 1, 2 und 4 an der
angegebenen Stelle einen Ausschnitt anbringen. Dabei
darauf achten, dass keine scharfen Kanten entstehen.
(Ausgeschnittenes Teil zur späteren Verwendung
aufbewahren.)
EINKERBUNG
AUSSCHNITT
1
Platte entlang der Einkerbung
ausschneiden.
2
Waagerechte Verrohrung
(1) Rohre verbinden und Klebeband um die Rohre und das
Stromkabel wickeln.
(2) Rohre entlang der Rückseite des Geräts wie auf der rechten Seite
gezeigt einstellen. Den Ablassschlauch zusammen mit den Rohren
und dem Stromkabel mit Klebeband umwickeln und befestigen.
(3) Rohre durch den Wanddurchbruch führen. Das Gerät an der
Oberseite der Montageplatte einhaken.
HINWEIS:
• Wenn das Gerät nicht an der Wand befestigt ist, die
Rohrhalterung verwenden.
3
ANSCHLIESSEN DES STROMKABELS AN DAS INNENGERÄT
(1)Das Kabelende (Verbindungskabel und Stromkabel) auf der
Innenraumseite vorbereiten.
• Ein Kupferkabel verwenden (Kabelquerschnitt mindestens
2
2,5 mm
)
• Ein flexibles Kabel verwenden, das im Gewicht mindestens
einem mit Polychloropren ummantelten Kabel entspricht
(Ausführung 245 IEC 57).
Verbindungskabel
70mm
8mm
4
ANSCHLIESSEN DES ABLASSSCHLAUCHS
Innengerät
(1) Ablassschlauch anschließen.
(2) Über die Verbindungsstelle
Klebeband wickeln.
Hinweise:
• Darauf achten, dass der Ablassschlauch nach unten geneigt ist, damit er richtig entleert wird.
• Darauf achten, dass der Ablassschlauch nicht nach oben geneigt verlegt wird, kein Knie bildet oder das
Endstück im Wasser liegt, wie unten dargestellt.
• Wenn eine Verlängerung des Ablassschlauchs im Raum verlegt wird, ist diese mit Wärmeisolierung zu umwickeln.
• Wenn der Ablassschlauch waagrecht verlängert wird, wird empfohlen, eine Zwischenentlüftung einzufügen. Ist der Schlauch
starkem Wind (zum Beispiel an Hochhäusern) ausgesetzt, so wird empfohlen, eine Rückschlagsentlüftung einzufügen. Zu
diesem Zweck wird ein T-Rohr-Verbindungsstück (handelsüblich, aus PVC) auf halber Schlauchlänge eingesetzt.
Anstieg
vermeiden.
Knie vermeiden.
6,5 mm
32 mm
WANDDÜBEL 2
4
GEHÄUSE
3
(2) Öffnungsklappe um etwa 70° öffnen.
(3) Entfernen Sie die Kabelschelle A und B.
Kabelschelle A für die Verbindungskabel
Kabelschelle B für das Stromkabel
(4)Stromkabel anschließen.
• Unbedingt darauf achten, dass die Kabeladern
nicht verwechselt werden. Falsche Verkabelung
kann zur Beschädigung des Steuerstromkreises
Stromkabel
im Gerät führen.
• Die Markierungen am Klemmbrett des
40mm
Innengeräts müssen mit denen des Außengeräts
8mm
übereinstimmen.
(5) Befestigen Sie das Kabel mit der Kabelschelle (A
und B).
(6) KABELHALTERUNG mit der kurzen Schraube
befestigen.
(7) Öffnungsklappe schließen.
ø20mm
Ablassschlauch
Wellen vermeiden.
Knie vermeiden.
Endstück nicht in
Wasser legen.
(4) Montageplatte anbringen und prüfen,
ob sie steif genug ist. Siehe
Abbildung rechts zur Lage der
Montagebohrungen auf der
Montageplatte. Die Montageplatte an
acht Stellen an der Wand befestigen.
Empfohlene Montagebohrungen sind
durch Kreise auf der Platte markiert.
(5) Wanddurchbruch mit einem 70-mm-
Betonbohrer oder einer Lochfräse
bohren. Dabei zur Außenseite hin
eine Neigung von 5 mm vorsehen.
(6) Überschiebmuffe und Abdeckungen
anbringen.
Montage des Innengeräts
Bei einer Wandstärke von 250 mm oder mehr zuerst die Rohre
anschließen.
(1) Bei rückseitiger Verrohrung Behelfsrohr und Ablassschlauch
durch den Wanddurchbruch führen. Das Gerät an der
Oberseite der Montageplatte einhaken.
(2) Das Gerät leicht anheben und die unteren Haken in die
Aufhängung auf der Montageplatte einführen. (Vorher Innen-
und Außengerät miteinander verkabeln.)
(3) Das Gerät an der Unterseite greifen und nach vorne ziehen,
um sicherzustellen, dass es fest hängt.
GEHÄUSE
ROHRHALTERUNG
ENTLÜFTUNG
(T-ROHR-VERBIN-
DUNGSSTÜCK)
Ausbrechloch für
Entwässerung
Zur
Entwässerungsgrube
Montageplatte waagerecht installieren.
LANGE
SCHRAUBE
3
INNEN
MONTAGEPLATTE
STROMKABEL
ROHRHALTERUNG
ROHRE
ABLASSSCHLAUCH
KLEMMBRETT
ERDUNGSKABEL
KABELHALTERUNG 7
KURZE
Kabelschelle A
SCHRAUBE 8
Verbindungskabel
Außengerät
In der Betriebsart "Heizen" wird beim Entfrosten Wasser über den
Entwässerungsanschluss des Außengeräts abgeführt. Sollten durch tropfendes
Wasser Probleme entstehen, so kann ein handelsüblicher Ablassschlauch
angeschlossen werden. Bei Anschluss eines Ablassschlauches sämtliche
Öffnungen und Schrauben außer dem Entwässerungsanschluss an der Unterseite
des Außengeräts verkitten, damit sich dort keine Wassertropfen bilden können.
Hinweis:
• In sehr kalten Gebieten, wo die Gefahr besteht, dass das Wasser im Ablassschlauch
gefriern könnte, wird das Anschließen eines Ablassschlauches nicht empfohlen. In diesem
Fall lediglich das Entwässerungsloch ausbrechen, um für gute Entwässerung zu sorgen.
Entwässerungsöffnung
Ablassschlauch
(im Handel erhältlich)
DEUTSCH
WANDDÜBEL 2
MONTAGEPLATTE 1
AUSSEN
Mit Säge ausstechen.
WALL
ABDECKUNG
(Neigung zur Aussenseite)
5 mm
ÜBERSCHIEBMUFFE
KLEBEBAND
N
1
2
N
L
Kabelschelle
Stromkabel
B
Ablassschale 9
Ablassanschluss 10
Den Ablassanschluss an der Ablassschale
anbringen und diese an die
Entwässerungsöffnung anschließen.
