Après l'installation, veillez à correctement
informer le client.
1

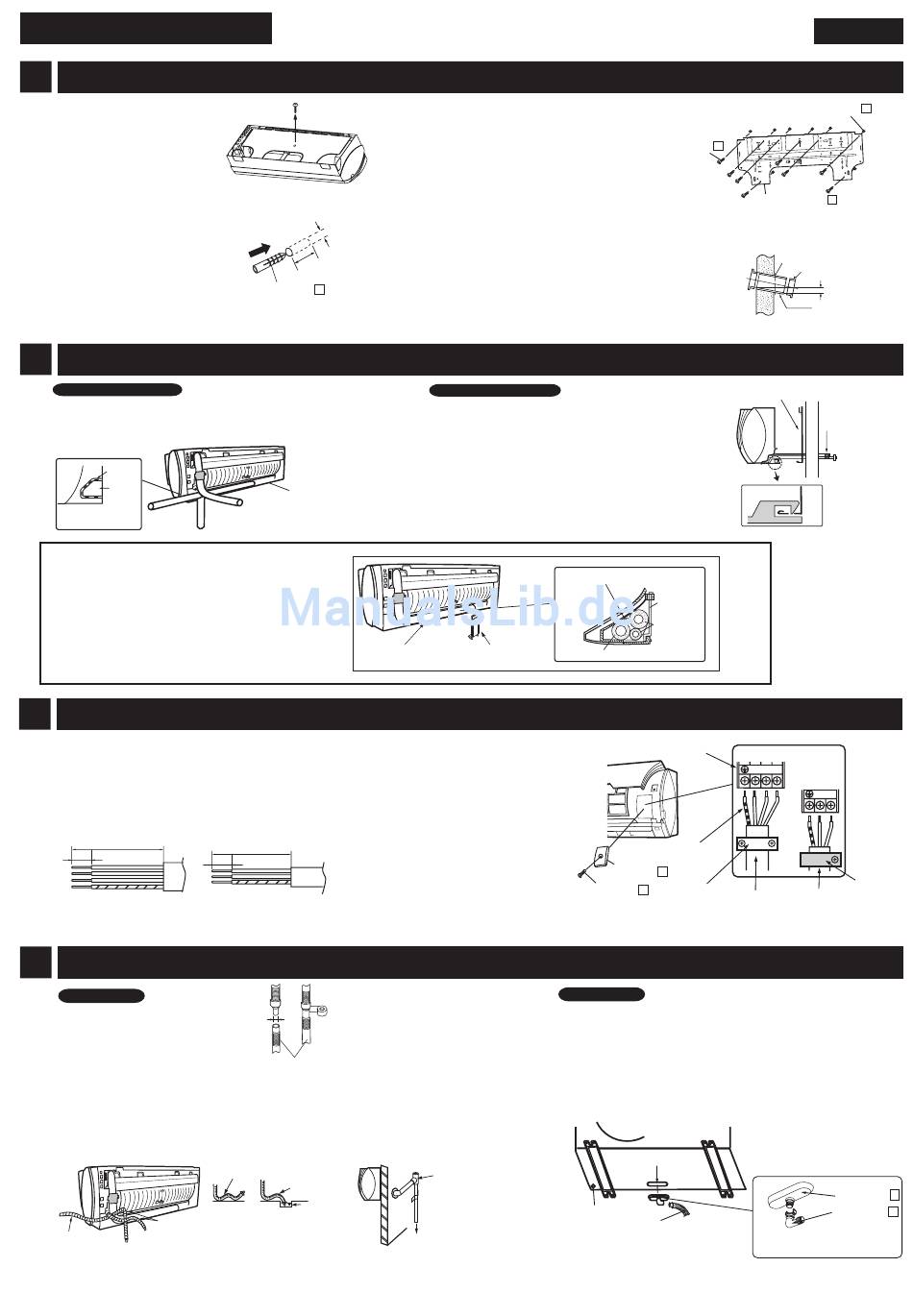

PLACER LA PLAQUE DE FIXATION ET PERCER UN TROU POUR LES TUYAUX
(1) Retirez la vis de la plaque
de fixation.
(2) En vous référant à COTES D'INSTALLATION DE
L'UNITE INTERIEURE, repérez l'emplacement pour les
chevilles et l'orifice du tube.
(3) Percez des trous de 6,5 mm
de diamètre, de 32mm de
profondeur et enfoncez la
cheville.
2
PLACER L'UNITE INTERIEURE
Placements des tuyaux
Pour les directions spécifiques 1,2 ou 4, découpez
la partie adéquate en veillant à ne laisser aucun
angle coupant.
(Conservez la partie découpée pour une éventuelle
utilisation future.)
ENTAILLE
A
1
COUPER
Coupez la plaque
le long des entailles
2
Tuyauterie horizontale
(1) Raccordez les tuyaux et placez de l'adhésif pour maintenir
ensemble les tuyaux et le câble électrique.
(2) Placez les tuyaux, comme indiqué, à l'arrière de l'unité.
Placez de l'adhésif pour maintenir ensemble le flexible de
vidange, les tuyaux et le câble électrique, puis installer le tout
en position.
(3) Faire passer les tuyaux par le trou prévu à cet effet. Accro-
chez l'unité sur la plaque de fixation.
Remarque:
• Si l'unité n'est pas bien fixée sur le mur, utilisez le support de
tuyauterie.
3
RACCORDER LES CABLES ELECTRIQUES A L'UNITE INTERIEURE
(1) Apparier les extrémités des câbles électriques (unité vers le
câble de l'unité et cordon d'alimentation) pour l'unité
intérieur.
• Utilisez un câble en cuivre. (Coupe transversale: 2,5mm
ou plus).
• Utilisez un câble qui ne soit pas plus léger qu'un câble
flexible gainé de polychloroprène (design 245 IEC 57).
Unité vers le câble de l'unité
70mm
8mm
4
COMMENT FIXER LE FLEXIBLE DE VIDANGE
Unité intérieure
(1) Raccorder un flexible de
vidange.
(2) Entourer de scotch la partie
du raccordement.
Remarques:
• Veillez à ce que le flexible de vidange soit dirigé vers le bas pour permettre un écoulement aisé.
• Veillez à ce qu'il ne forme pas de coude, pas de piège et qu'il ne termine pas dans l'eau (voir ci-dessous).
• Entourez le flexible de matière isolante s'il doit traverser la pièce.
• Il est conseillé d'adapter une "soupape intermédiaire" lorsque le flexible est placé horizontalement ou une
"soupape anti-reflux", si le flexible est face à des vents puissants, sur un haut building par exemple.
Utilisez pour ce faire un raccord en "T" (en PVC, disponible dans le commerce), placé à la moitié du flexible.
Pas de coude
Pas de piège
6,5 mm
32 mm
CHEVILLE 2
4
COFFRET
3
COFFRET
(2) Ouvrez le panneau ouvrant d'environ 70°.
(3) Retirez le fixe-câble A et B.
Fixe-câble A: pour l'unité vers le câble de
l'unité
2
Fixe-câble B: pour le cordon d'alimentation
(4) Raccordez le câble électrique.
• Veillez attentivement à ne pas vous tromper
dans les branchements. Un mauvais câblage
Cordon d'alimentation
pourrait endommager sérieusement le circuit
de contrôle.
40mm
• Les marques sur le tableau de branchement
8mm
de l'unité intérieure doivent correspondre à
celles de l'unité extérieure.
(5) Fixez le câble avec le fixe-câble (A et B) et la
vis.
(6) Attachez le FIXE-CABLE avec une vis.
(7) Fermez le panneau ouvrant.
ø20mm
Flexible de vidange
Pas d'ondulation
Pas de piège
Pas de bout immergé
(4) Fixez la plaque de fixation et vérifiez
la rigidité. Reportez-vous au schéma
de droite pour fixer l'emplacement des
orifices sur la plaque de fixation. Fixez
la plaque de fixation au mur en 8 points.
Les orifices de fixation recommandés
sont marqués d'un cercle autour du
trou.
(5) Percez un trou de tuyauterie avec
une perceuse de diamètre70mm
ou avec une sauteuse avec une
inclinaison descendante vers
l'extérieur de 5 mm.
(6) Placez le manchon et les
garnitures.
Placer l'unité intérieure
Si le mur est de 250 mm ou plus, raccordez d'abord les
tuyaux.
(1) Pour la vidange par l'arrière, passez le tuyau auxiliaire et
le flexible de vidange dans le trou prévu à cet effet, et
accrochez l'unité sur la plaque de fixation.
(2) Ensuite, levez doucement l'unité et glissez les attaches
inférieures dans les supports prévus sur la plaque de
fixation.
(effectuez cette opération après avoir réalisé le câblage
entre l'unité intérieure et l'unité extérieure.)
(3) Tirez le bas de l'unité vers vous, afin de vérifier qu'elle est
correctement accrochée.
CABLE ELECTRIQUE
SUPPORT DE
FLEXIBLE DE VIDANGE
TUYAUTERIE
COURTE VIS 8
Unité extérieur
En mode chauffage, l'eau résultant du dégivrage est évacuée de l'unité
extérieure par l'embout de vidange. Raccordez-y un flexible de vidange
disponible dans le commerce si l'écoulement d'eau cause des problèmes. Lors
du raccordement du flexible de vidange, bouchez avec du mastic tous les
orifices et les vis au bas de l'unité extérieure sauf pour l'embout de vidange de
sortes que des gouttes d'eau ne puissent pas adhérer.
Remarque:
• Dans les régions très froides où l'eau dans le flexible de vidange risquerait de
geler, le raccordement du flexible de vidange n'est pas recommandé. Prévoir un
trou de vidange pour une vidange efficace.
SOUPAPE
(RACCORDE EN T)
Trou prévu pour la
Vers orifice de
vidange
vidange
Fixer la plaque de fixation horizontalement.
3
LONGUE VIS
PLAQUE DE FIXATION 1
INTERIEUR
EXTERIEUR
A couper avec une scie.
WALL
PLAQUE DE FIXATION
SUPPORT DE
TUYAUTERIE
CONDUITES
TABLEAU DE
BRANCHEMENT
N
1
2
FIL DE TERRE
FIXE-CABLE 7
Fixe-Cable A
Unité vers le
câble de l'unité
Embout de vidange
Flexible de vidange
Placer le joint de vidange dans le plateau de
(en vente dans le commerce)
vidange et raccorder l'embout de vidange.
FRANÇAIS
CHEVILLE 2
GARNITURE
(Incliné vers l'extérieur)
5 mm
MANCHON
TARAUDER
N
L
Fixe-Cable B
Cordon
d'alimentation
Plateau de vidange 9
Joint de vidange 10
