AERMEC B054 Installationsanleitung Seite 11

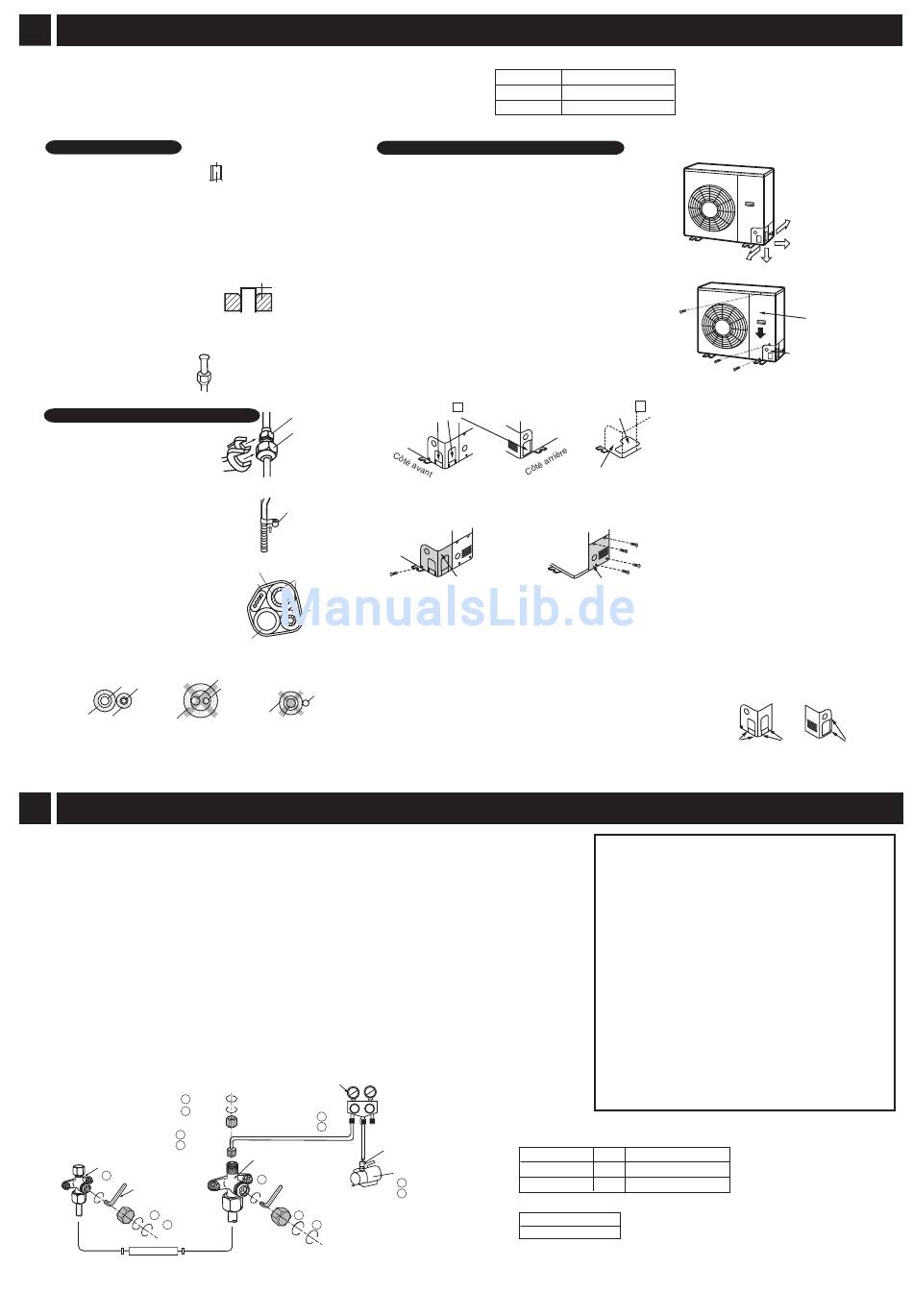

5 RACCORDER LES CONDUITES FRIGORIFIQUES
• Utiliser des conduites d'une épaisseur de 0.8 mm(3/8"), 1.0 mm(5/8").
• Raccorder d'abord les conduites à l'unité intérieure ensuite celles pour l'unité extérieure.
• Plier les conduites prudemment afin de ne pas les abîmer.
• Trop serrer les conduites risque de les déformer ou endommager.
Utiliser une clé dynamométrique si possible. Se reporter au tableau ci-dessous pour le réglage du
couple de serrage de l'écrou évasé.
Evaser le bout d'un tuyau
(1) Couper le bout au moyen d'un
cutter.
Coupez à angle droit.
(2) Nettoyer la coupure.
Ne laissez aucun déchet de
coupure dans le tuyau.
(3) Placer le boulon évasé.
(4) Evaser
Les dimensions (:A) pour
l'évasement diffèrent en fonction
du type d'outil à évasement
utilisé.
Outil pour R410A : 0-0,5mm
Outil standard : 1,0-1,5mm
(5) Vérifier.
Evasement parfaitement
circulaire.
Boulon évasé en place.
Raccordement des tuyaux à l'UNITE INTERIEURE
(1) Vissez manuellement l'écrou
évasé pour les 3, 4 premiers tours.
(2) Utiliser deux clés de serrage
pour serrer les conduites.
(3) Enrouler du scotch isolant
autour des tuyaux de
frigorigènes ensemble avec le
flexible de purge et le câble
électrique.
• Placer le flexible de vidange
sous les conduites.
• L'isolation thermique doit couvrir
les tuyaux de GAZ et de
LIQUIDE comme indiqué ci-
dessous.
Utiliser de la mousse de
polyéthylène de 6 mm minimum
pour l'isolation.
OUI NON
GAZ LIQUIDE
ISOLATION
ISOLATION
ISOLATION
6 VIDER L'AIR
Utiliser un adaptateur pour empêcher l'huile de la pompe à vide de refluer vers le flexible du manomètre d'admission. La
mise sous/hors tension de la pompe à vide devrait être effectuée par l'interrupteur de l'adaptateur.
( 1 ) Retirez les deux garnitures de soupape des soupapes d'arrêt.
( 2 ) Retirez la garniture de l'orifice de sortie du robinet d'arrêt (côté gaz).
( 3 ) Raccordez le flexible du collecteur de jauge à l'orifice de sortie et la pompe à vide.
Assurez-vous que l'extrémité du flexible à raccorder à l'orifice de sortie est munie d'un poussoir de soupape.
( 4 ) Ouvrez la soupape du collecteur de jauge et faites tourner la pompe 10-15 minutes.
Veillez à ce que le manomètre indique-76 cmHg.
( 5 ) Fermez la soupape du collecteur de jauge.
( 6 ) Eteignez la pompe à vide.
( 7 ) Ouvrez complètement le robinet d'arrêt (côté liquide) avec la clé hexagonale (en diagonale 4 mm).
Tournez jusqu'à contact.
( 8 ) Ouvrez complètement le robinet d'arrêt (côté gaz) avec la clé hexagonale. Tournez jusqu'à contact.
( 9 ) Débranchez le flexible du collecteur de jauge de l'orifice de sortie.
(10) Replacez hermétiquement le bouchon de l'orifice de sortie et les deux garnitures de soupape.
Remarque:
• Utiliser un manomètre d'admission et des flexibles conçus spécifiquement pour le R410A.
• Après retrait de l'air, vérifier les raccordement des tubes en fuite de gaz à l'aide d'un détecteur de fuite ou de l'eau
savonneuse. Pour le détecteur de fuite, utiliser un détecteur haute sensibilité spécifiquement conçu pour le R410A.
Retirer
2
10 Remplacer
Raccorder
3
Débrancher
9
ROBINET D'ARRET
(liquide; taille)
Ouvert complètement
7
CLE
HEXAGONALE
Retirer
1
10
Remplacer
GARNITURES
DE SOUPAPE
UNITE INTERIEURE
A
Corps de
l'évasement
Ecrou de
l'évasement
Scotch isolant
GAZ
CABLE
ISOLATION
ELECTRIQUE
LIQUIDE
FLEXIBLE DE VIDANGE
NON
GAZ
LIQUIDE
LIQUIDE
ISOLATION
GAZ
COLLECTEUR DE JAUGE
MANOMETRE
GARNITURE DE
Lo Hi
Ouvrir
L'ORIFICE DE SORTIE 4
Fermer
5
ROBINET D'ARRET
(gaz; taille)
Ouvert complètement
8
GARNITURES DE
SOUPAPE
Retirer
1
Remplacer
10
Couple de serrage de l'écrou évasé
Taille du tuyau
Liquide; taille
3/8"
Gaz; taille 5/8"
Raccordement des tuyaux à l'UNITE EXTERIEURE
La tuyauterie peut être réalisée dans quatre direc-
tions. Choisir quelle direction convient le mieux aux
conditions du site de montage.
(1) Retirer les 3 vis du panneau de service.
Faire glisser le panneau vers l'avant et le détacher.
(2) Percer un trou dans le cache-conduite ou dans la base de
l'unité, selon la direction de la tuyauterie voulue.
Une fois le trou percé, retirer les bavures et fixer la BAGUE
B sur le trou prévu pour cacher le bord.
Trou percé pour conduite frigorifique Trou percé pour conduite frigorifique et
câble (Fixer BAGUE B 12 )
(Fixer BAGUE B 12 )
(3) Retirer le cache-conduite.
1. Retirer le cache-conduite (avant). 2. Retirer également le cache-conduite (arrière) lors du montage de la tuyauterie arrière.
Cache-conduite (avant)
(4) Raccorder les conduites.
Aligner le centre des conduites et serrer les écrous évasés manuellement pour les 3, 4 premiers
tours. Puis utiliser deux clés pour resserrer les conduites.
• Prendre soin que les conduites de raccordement ne touchent pas la tuyauterie frigorifique interne.
• Veiller à couvrir complètement la zone de raccordement des conduites avec un isolant thermique pour conduite.
(5) Remplacer le cache-conduite.
Couper la portion restante de la fente du cache-conduite pour élargir
l'ouverture de la conduite et remplacer le cache-conduite.
(6) Remplir l'espace entre le trou percé et les conduites avec
du mastic.
Réglage du couple de serrage de la garniture de soupape
Adaptateur de
pompe à vide
Taille du tuyau
Liquide; taille
POMPE A VIDE
4 Opérer
Gaz; taille
6 Eteindre
Réglage du couple de serrage de la garniture de l'orifice de sortie
Couple
11±1N·m (1.1±0.1kgf·m)
Couple
38±4N·m (3.8±0.4kgf·m)
70±7N·m (7.0±0.7kgf·m)
Tuyauterie avant
Base
Cache-conduite (arrière)
Fente
Evacuation
(L'évacuation est adoptée dans le cas d'une dépose de l'unité
pour remontage, abandon, réparation, etc.)
L'évacuation sert à recueillir le frigorigène dans l'unité extérieure par
commande du robinet d'arrêt et du compresseur.
( 1 ) Arrêter le fonctionnement du conditionneur d'air.
( 2 ) Retirez les deux garnitures de soupape des soupapes d'arrêt.
( 3 ) Mettre en marche le conditionneur d'air en mode essai de
fonctionnement du refroidissement (Se reporter à 10 ESSAI DE
FONCTIONNEMENT). Si l'évacuation est effectuée avec un
fonctionnement de refroidissement normal, il se peut que le
système de protection se déclenche et que le fonctionnement
s'arrête.
( 4 ) Après 5 à 10 minutes, fermer au maximum la robinet d'arrêt (côté
liquide) en tournant la clé hexagonale dans le sens des aiguilles
d'une montre.
( 5 ) Après 2, 3 minutes, immédiatement fermer complètement le
robinet d'arrêt (côté gaz).
( 6 ) Arrêter le mode d'essai de fonctionnement.
( 7 ) Replacer hermétiquement les deux garnitures de soupape.
( 8 ) Débrancher les deux conduite frigorifiques.
Remarque:
• Ne pas effectuer l'évacuation en mode chauffage. Le frigorigène ne
serait pas recueilli.
Couple
Largeur
24±3N·m (2.4±0.3kgf·m)
22mm
3/8"
5/8" 26mm 31±3N·m (3.1±0.3kgf·m)
Tuyauterie arrière
Tuyauterie du côté droit
Tuyauterie vers le bas
Panneau de service
Cache-conduite
Fente
Fente
