VORSICHT
Diese Klimaanlage verwendet
neues Kühlmittel R410A.
1. Jedes offene Rohrende mit einer
Deckel u. dgl. verschlossen halten, bis
zum Anschluss an die Vorrichtung.
2. Bei der installierung der Rohre
ausserordentlich achtgeben, damit
Wasser, Staub u. dgl. in das Rohr und
die Vorrichtung nicht hineinkommen.
3. Ans Innengerät und Aussengerät
anges-chlossene Rohre müssen neu
verwendet
werden.
(Diese
Klimaanlage
verwendet
das
Kühlmittel R410A. Es treten deshalb
höhere Drücke auf als bei R22 und
das Material muss entsprechend
gewählt werden.)
4. Beim Zusetzen des Kühlmittels zur
Vorrichtung nur R410A Kühlmittel
verwenden. Auf jeden Fall Schmieröl
zur Vorrichtung nicht addieren.
5. Um den zufälligen Zusatz anderer
Kühlmittel zu verhindern, ist der
Rohrdurchmesser vom Absperreventil
(für gas) geändert. (1/2" einfache
Schraube)
HINWEISE ZUM AUFSTELLEN DES GERÄTS
Innengerät
a. Am Luftauslass genügend Abstand zu anderen
Geräten halten. Die austretende Luft muss
ungehindert in den Raum strömen können.
Indoor unit
b. Zum einfachen Entleeren muss ein Wanddurchbruch
für den Ablassschlauch angelegt werden.
c. Auf beiden Seiten und oberhalb des Geräts genügend
Abstand zu anderen Gegenständen vorsehen.
d. Die Luftfilter müssen leicht eingelegt und
entnommen werden können.
e. Der Abstand des Innengeräts und der
Fernbedienung von anderen Geräten wie Fernseher
und Radio sollte mindestens 1 m betragen.
f. Lufteinlass nicht mit Gegenständen blockieren, die
die Luftzufuhr behindern.
g. Bei Verwendung einer elektronisch sofort zündenden oder
schnellzündenden Leuchtstofflampe im Raum kann es sein,
dass die Fernbedienung nicht einwandfrei funktioniert.
h. Einen Aufstellungsort wählen, der frei von lauten
Betriebsgeräuschen und starken Vibrationen ist.

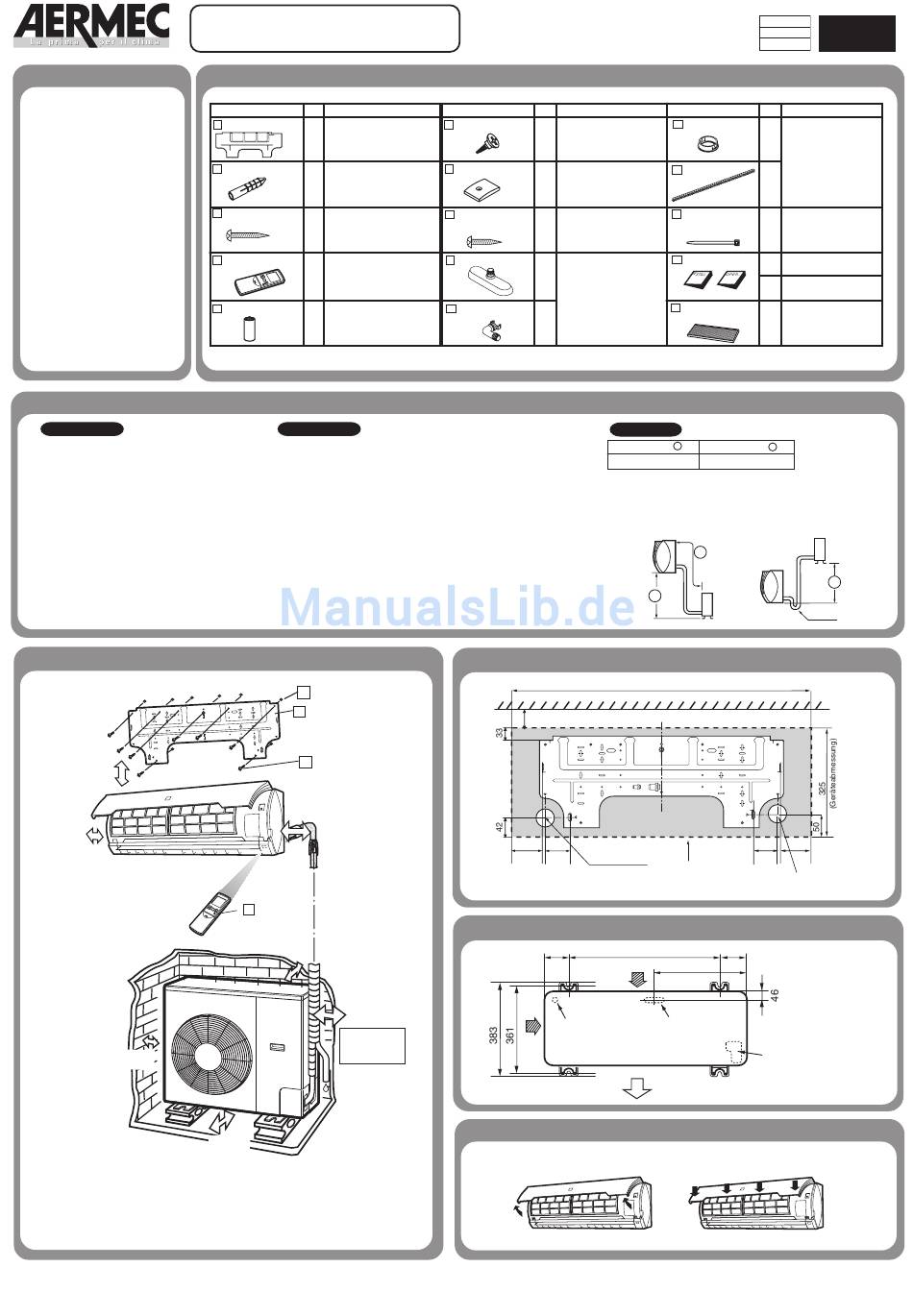

AUFSTELLUNG DES INNEN- UND AUSSENGERÄTS
MIN.60
MIN.50
ZUTREFFENDE MODELLE
(INNEN/AUSSENGERÄT)
EWI241H / CWI241H
MIN.300
Um die Effizienz des Geräts zu steigern, sollte rund um das Gerät möglichst viel
Freiraum vorgesehen werden.
SPLIT-RAUMKLIMAANLAGE
INSTALLATIONSANLEITUNG
ZUBEHÖR
The following accessories accompany the indoor unit.
TEILE
Menge
VERWENDUNG
1 MONTAGEPLATTE
Zur Montage des
Zimmergeräts an der Wand.
1
2 WANDDÜBEL
Zum Befestigen der Montageplatte
mit den langen Schrauben. Zur
9
Befestigung der Fernbedienung
mit der Spezialschraube.
3 LANGE SCHRAUBEN
Zum Befestigen der
(M4.5x30)
Montageplatte in den
8
Wanddübeln.
4 FERNBEDIENUNG
Zur Fernbedienung des
Geräts.
1
5 TROCKENBATTERIEN
AAA-Batterien für die
Fernbedienung.
2
Außengerät
a. Das Außengerät auf einer soliden Unterlage aufstellen.
b. Rund um das Gerät genügend Abstand einhalten. Der Aufstellungsort muss
außerdem gut belüftet sein.
c. Das Gerät darf nicht zu starkem Luftzug oder Besprühen durch
Regenwasser ausgesetzt sein.
d. Wasser muss problemlos aus dem Gerät abfließen. Nach Bedarf ein
Ablassrohr verlegen. In kalten Gegenden sollte wegen der Frostgefahr auf
die Installation des Ablassrohrs verzichtet werden.
e. Der Abstand des Außengeräts von anderen Geräten wie Fernseher und
Radio sollte mindestens 1 m betragen.
f. Aufstellungsorte vermeiden, an denen das Gerät Maschinenöldampf, salzhaltiger
Luft (zum Beispiel in Meeresnähe), Dämpfen aus Schwefelquellen und ähnlichem
ausgesetzt ist. Dies kann zu Beschädigungen führen.
g. Weiterhin zu vermeiden sind Stellen, wo das Gerät Schmutzwasser (zum Beispiel
an einer befahrenen Straße) sowie Stellen, wo das Gerät Unbefugten zugänglich ist.
h. Einen Aufstellungsort wählen, wo Nachbarn nicht durch die ausströmenden
Luft oder die Betriebsgeräusche gestört werden.
i. Zur Lärmvermeidung das Gerät auf einer soliden Unterlage aufstellen.
j. Den Luftauslass nicht mit Gegenständen blockieren, da dies die Leistung
beeinträchtigen oder zu lautem Betriebsgeräusch führen kann.
2
1
3
MIN.50
4
MIN.300
MIN.400
für
Aufstellungsarbeiten
MIN.1000
Längeneinheit: mm
Bitte lesen Sie diese Anleitung sorgfältig durch und
befolgen Sie alle Anweisungen, damit die Installation
reibungslos und unproblematisch abläuft.
TEILE
Menge
VERWENDUNG
6 SPEZIALSCHRAUBE
Zur Montage der
Fernbedienung an der
1
Wand.
7 KABELHALTERUNG
Zum Befestigen des
Stromkabels.
1
8 KURZE SCHRAUBE
Zum Befestigen der
(M4x20)
KABELHALTERUNG
1
9 ABLASSSCHALE
Zum Anschließen des
Ablassschlauches an
1
das Außengerät.
10 ABLASSANSCHLUSS
1
Die nachfolgenden Hinweise bitte beachten und mit dem Kunden abstimmen.
INNENGERÄT
INSTALLATIONSAUSMASSE DES INNENGERÄTS
(mind. 60mm)
E
E
I
H
F
G
80
137
Mitte des Wanddurchbruchs
I
F
bei linksseitiger Verrohrung
OUTDOOR UNIT MOUNTING SCREW HOLES
150
LUFTEINLASS
LUFTEINLASS
Ausbrechloch für
Entwässerung
ÖFFNEN UND SCHLIESSEN DER ÖFFNUNGSKLAPPE
(1) Zum Öffnen die Öffnungsklappe an
der linken und rechten unteren Ecke
greifen und hochziehen.
IEWI241HIZ
0611
6162901_00
TEILE
Menge
11 BUCHSE A
1
12 BUCHSE B
1
13 BAND ZUR
FIXIERUNG
1
DES KABELS
14 ANLEITUNGEN
1 Satz
1
15 STAUB-/GERUCHSFILTER
2
Verrohrung
Max. Verrohrungslänge A (m)
Max. Höhenunterschied B (m)
30
10
a. Die Rohrlänge soll mindestens 1 m betragen, um die vom Außengerät
ausgehende Vibration zu vermindern.
b. Bei einer Rohrlänge von über 20 m sind pro Meter 15 g Kühlmittel
hinzuzufügen.
c. Falls das Außengerät höher positioniert ist als das Innengerät, muss ein
Siphon an der Einführungsöffnung des Schlauches angebracht werden.
A
AUSSENGERÄT
B
(Geräteabmessung)
1040
Decke
E
D
J
D
C
A
B
80
A
Umfang des
Mitte des
Innengeräts
Wanddurchbruchs bei
rückseitiger Verrohrung
590
150
395
Entwässerungsöffnung
Ausbrechloch für Kühlrohr
and Kabel
LUFTAUSTRITT
Längeneinheit: mm
(2) Zum Schließen auf die zwei mit
Pfeil bezeichneten Stellen
drücken.
B078
VERWENDUNG
Zum Befestigen im
Ausbrechloch des
Außengeräts.
Zum Befestigen der
elektrischen Kabel
und Rohre.
Installationsanleitung
Bedienungsanleitungen
Um Staub und
Zigarettenrauch aus
der Luft zu entfernen.
B
SIPHON
137
J
Längeneinheit: mm
