1

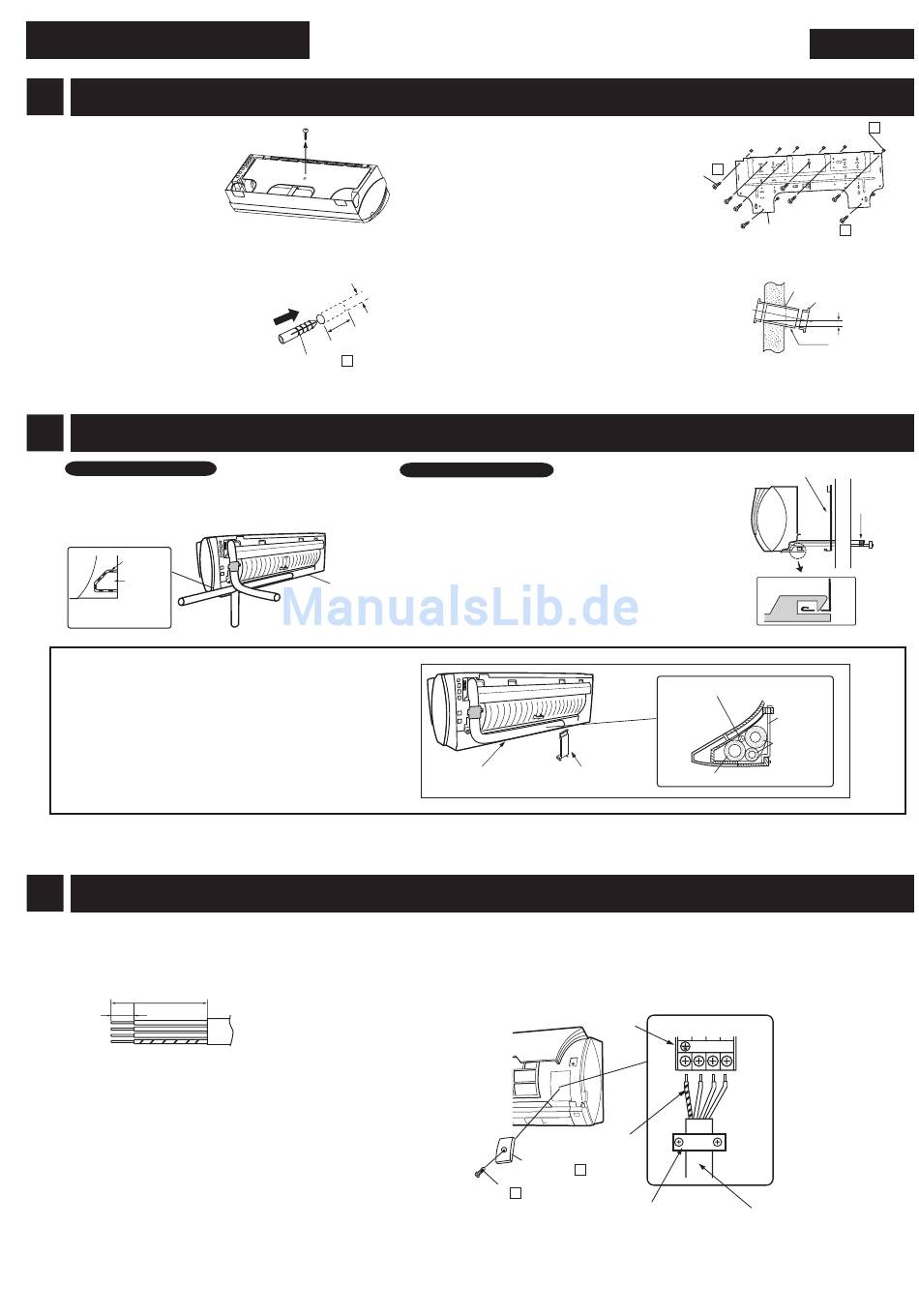

PLACER LA PLAQUE DE FIXATION ET PERCER UN TROU POUR LES TUYAUX
(1) Retirez la vis de la plaque
de fixation.
(2) En vous référant à COTES D'INSTALLATION DE
L'UNITE INTERIEURE, repérez l'emplacement pour les
chevilles et l'orifice du tube.
(3) Percez des trous de 6,5 mm
de diamètre, de 32mm de
profondeur et enfoncez la
cheville.
2
PLACER L'UNITE INTERIEURE
Placements des tuyaux
Pour les directions spécifiques 1,2 ou 4, découpez
la partie adéquate en veillant à ne laisser aucun
angle coupant.
(Conservez la partie découpée pour une éventuelle
utilisation future.)
ENTAILLE
A
COUPER
1
Coupez la plaque
le long des entailles
Tuyauterie horizontale
(1) Raccordez les tuyaux et placez de l'adhésif pour maintenir
ensemble les tuyaux et le câble électrique.
(2) Placez les tuyaux, comme indiqué, à l'arrière de l'unité.
Placez de l'adhésif pour maintenir ensemble le flexible de
vidange, les tuyaux et le câble électrique, puis installer le tout
en position.
(3) Faire passer les tuyaux par le trou prévu à cet effet. Accro-
chez l'unité sur la plaque de fixation.
Remarque:
• Si l'unité n'est pas bien fixée sur le mur, utilisez le support de
tuyauterie.
3
CONNECTING THE ELECTRICAL CABLE TO THE INDOOR UNIT
(1) Apparier les extrémités des câbles électriques pour l'unité intérieur.
• Utilisez un câble en cuivre. (Coupe transversale: 2mm
• Utilisez un câble qui ne soit pas plus léger qu'un câble flexible gainé de polychloroprène (design 245 IEC 57).
60mm
8mm
(2) Ouvrez le panneau ouvrant d'environ 70°.
(3) Retirez le fixe-câble.
(4) Raccordez le câble électrique.
• Veillez attentivement à ne pas vous tromper dans les branche-
ments. Un mauvais câblage pourrait endommager
sérieusement le circuit de contrôle.
• Les marques sur le tableau de branchement de l'unité
intérieure doivent correspondre à celles de l'unité extérieure.
(5) Fixez le câble avec le fixe-câble et la vis.
(6) Attachez le FIXE-CABLE avec une vis.
(7) Fermez le panneau ouvrant.
6.5 mm
32 mm
CHEVILLE 2
4
COFFRET
3
2
2
ou plus).
(4) Fixez la plaque de fixation et
vérifiez la rigidité. Reportez-vous
au schéma de droite pour fixer
l'emplacement des orifices sur la
plaque de fixation. Fixez la plaque
de fixation au mur en 8 points. Les
orifices de fixation recommandés
sont marqués d'un cercle autour du
trou.
(5) Percez un trou de tuyauterie avec
une perceuse de diamètre70mm
ou avec une sauteuse avec une
inclinaison descendante vers
l'extérieur de 5 mm.
(6) Placez le manchon et les
garnitures.
Placer l'unité intérieure
Si le mur est de 250 mm ou plus, raccordez d'abord les
tuyaux.
(1) Pour la vidange par l'arrière, passez le tuyau auxiliaire et
le flexible de vidange dans le trou prévu à cet effet, et
accrochez l'unité sur la plaque de fixation.
(2) Ensuite, levez doucement l'unité et glissez les attaches
inférieures dans les supports prévus sur la plaque de
fixation.
(effectuez cette opération après avoir réalisé le câblage
entre l'unité intérieure et l'unité extérieure.)
(3) Tirez le bas de l'unité vers vous, afin de vérifier qu'elle est
correctement accrochée.
COFFRET
SUPPORT DE
TUYAUTERIE
TABLEAU DE
BRANCHEMENT
FIL DE TERRE
FIXE-CABLE 7
VIS 8
Fixer la plaque de fixation horizontalement.
3
LONGUE VIS
PLAQUE DE FIXATION 1
INTERIEUR
EXTERIEUR
A couper avec une scie.
WALL
MANCHON
PLAQUE DE FIXATION
CABLE ELECTRIQUE
SUPPORT DE
TUYAUTERIE
CONDUITES
FLEXIBLE DE VIDANGE
N
1
2
FIXE-CABLE
CÂBLE
ÉLECTRIQUE
FRANÇAIS
CHEVILLE 2
GARNITURE
(Incliné vers l'extérieur)
5 mm
TARAUDER
