d) Montage der Heckrohrabstützung
Befestigen Sie zunächst die beiden Heckrohrstützen (1)
beim hinteren Kufenbügel (2) am Chassis. Verwenden Sie
dazu jeweils eine 2 x 8 mm Schraube (3) mit einer koni-
schen Unterlegscheibe.
Am hinteren Ende werden die beiden Heckrohrstützen mit
zwei 2 x 4 mm Schrauben (4) inkl. konischer Unterleg-
scheibe am Höhenleitwerksträger (5) angeschraubt.
Zum Abschluss wird das Höhenleitwerk (6) am Höhen-
leitwerksträger montiert. Verwenden Sie dazu zwei 2 x 6
mm Schrauben (7) und ebenfalls zwei konische Unterleg-
scheiben (8).
Achtung!
Da beim REX-X Pro der Höhenleitwerksträger aus Alu
besteht, müssen hier Gewindeschrauben eingesetzt
werden.
Beim REX-X mit Kunststoff-Leitwerksträger müssen
selbstschneidende Schrauben eingesetzt werden.

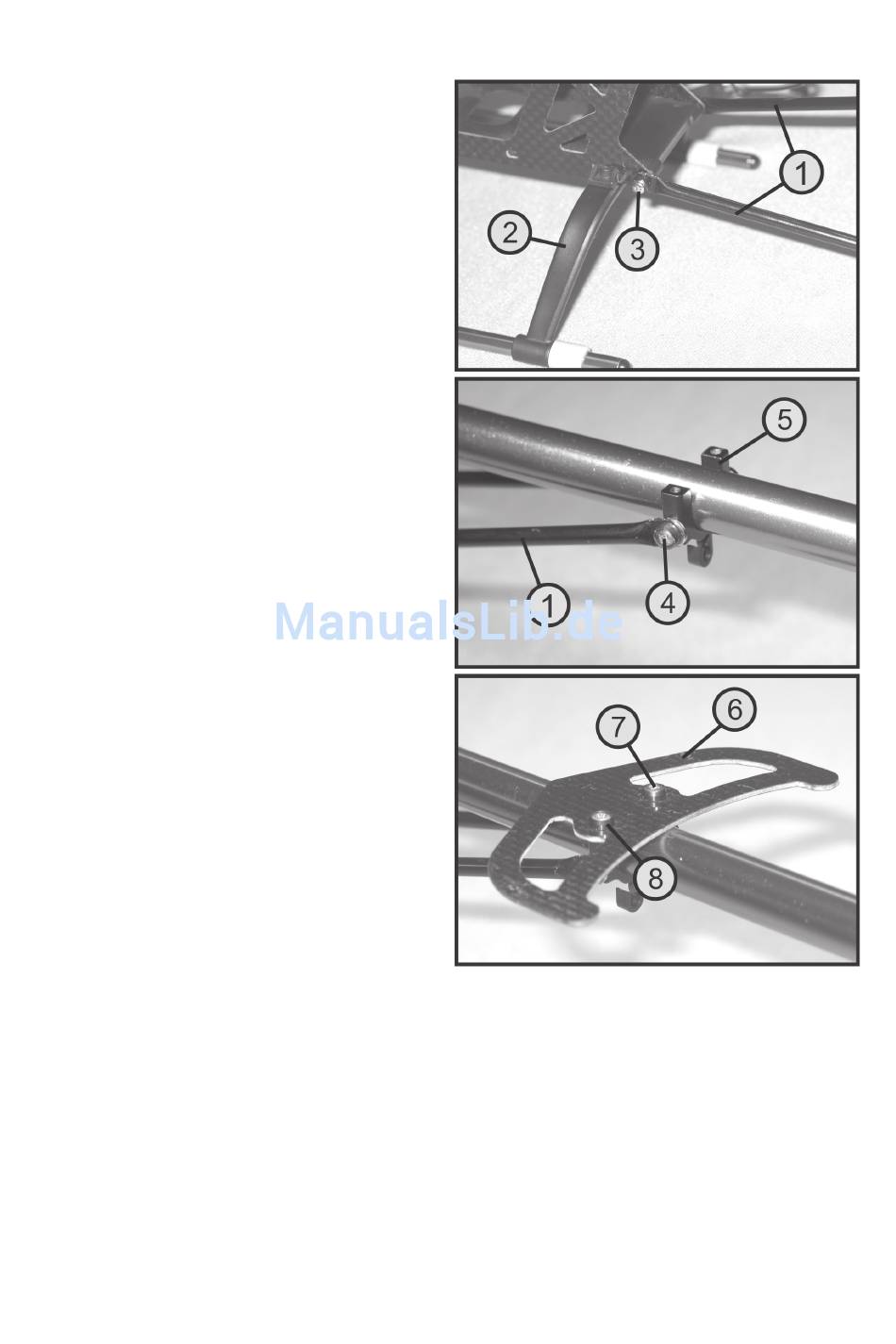

Bild 7
13
